Steelstruct изнутри: использование сканеров SHINING 3D для ускоренного восстановления тяжелого оборудования

Западно-австралийский производитель стали Steelstruct значительно улучшил свои процессы проектирования, контроля и восстановления, внедрив систему 3D-сканирования FreeScan Trak Nova от SHINING 3D. Интеграция 3D-сканирования метрологического класса во все операции помогла компании Steelstruct повысить точность работ, сократить сроки их выполнения и укрепить надежность важных решений в области качества.

Компания Steelstruct предлагает индивидуальные решения для горнодобывающей и перерабатывающей промышленности, инфраструктурных объектов и оборонного сектора исключительно на базе собственных производственных мощностей.

Steelstruct имеет более чем 40-летний опыт поставки важного технологического оборудования для горнодобывающей и перерабатывающей промышленности, инфраструктурных объектов и оборонного сектора и работает как поставщик полного цикла, от проектирования и изготовления до монтажа и ввода в эксплуатацию.

Сложности при оценке крупномасштабного промышленного оборудования

Компания Steelstruct регулярно работает с комплектующими разных размеров, от небольших прецизионных деталей до конструкций длиной с олимпийский бассейн. При этом она регулярно сталкивается со сложностями в ходе оценки состояния и восстановления крупного тяжелого оборудования, поступившего после эксплуатации на объектах с суровыми условиями.

В качестве примера можно привести 15-тонный корпус барабанного грохота, используемый на горно-обогатительных комбинатах для разделения дробленого материала. Традиционные методы контроля и измерения характеризовались трудоемкостью и ограничениями по охвату и не обладали высокой точностью, необходимой для сопоставления фактического износа с CAD-моделями.

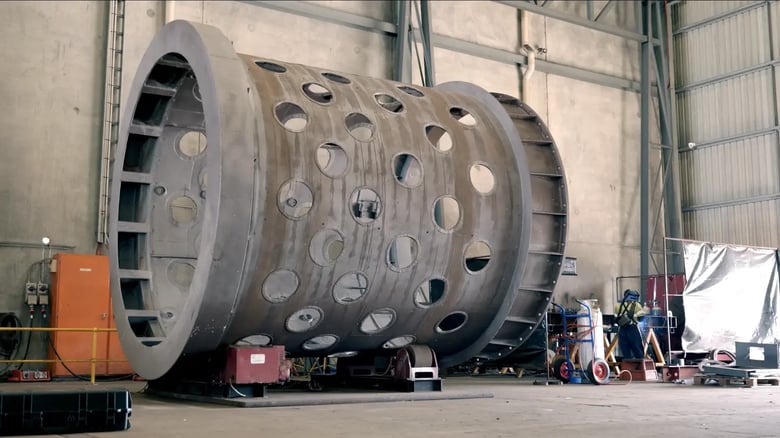

Корпус барабанного грохота

Предыдущие поколения технологий 3D-сканирования ранее применялись в компании Steelstruct, однако были внедрены не полностью вследствие ограничений оборудования и неэффективности производственных процессов.

Почему Steelstruct выбрала систему FreeScan Trak Nova от SHINING 3D

С учетом крупных достижений в сфере технологий 3D-сканирования за последнее десятилетие компания Steelstruct приняла стратегическое решение о внедрении методов сканирования во всех своих подразделениях. По итогам оценки компания выбрала систему FreeScan Trak Nova от SHINING 3D по нескольким ключевым причинам:

• сертифицированная точность метрологического класса для оценки качества и проектирования;
• беспроводная и портативная конструкция, идеально подходящая для сканирования как в условиях производственного цеха, так и на месте установки;
• универсальность и возможность работы как с небольшими компонентами, так и с особо крупными конструкциями;
• высокая достоверность данных измерений.

Для проекта барабанного грохота компания Steelstruct использовала двухэтапный процесс 3D-сканирования:

FreeScan UE Nova

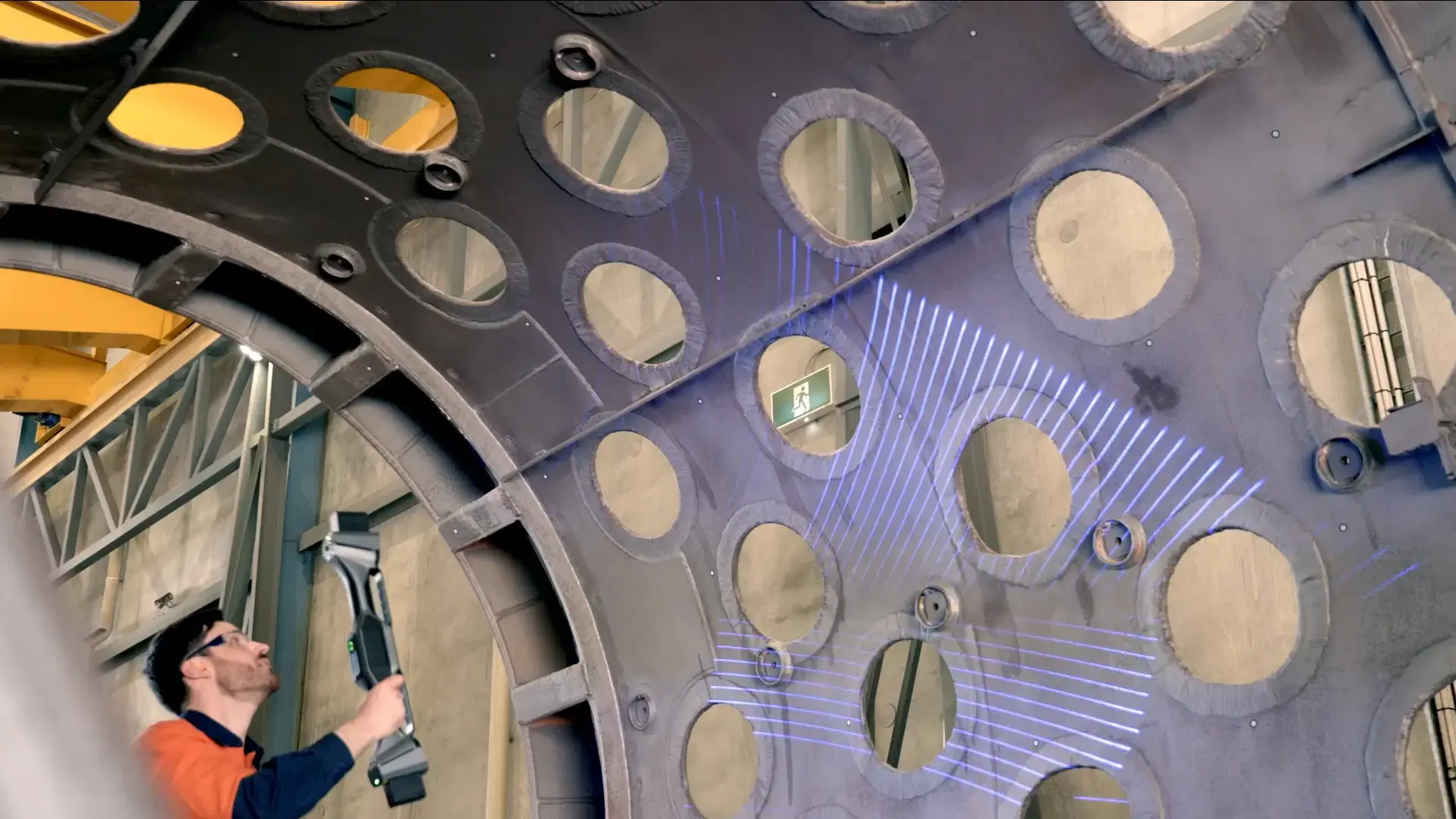

• Высокоскоростное сканирование крупных объектов
• Получение точной сеточной модели всего корпуса барабанного грохота

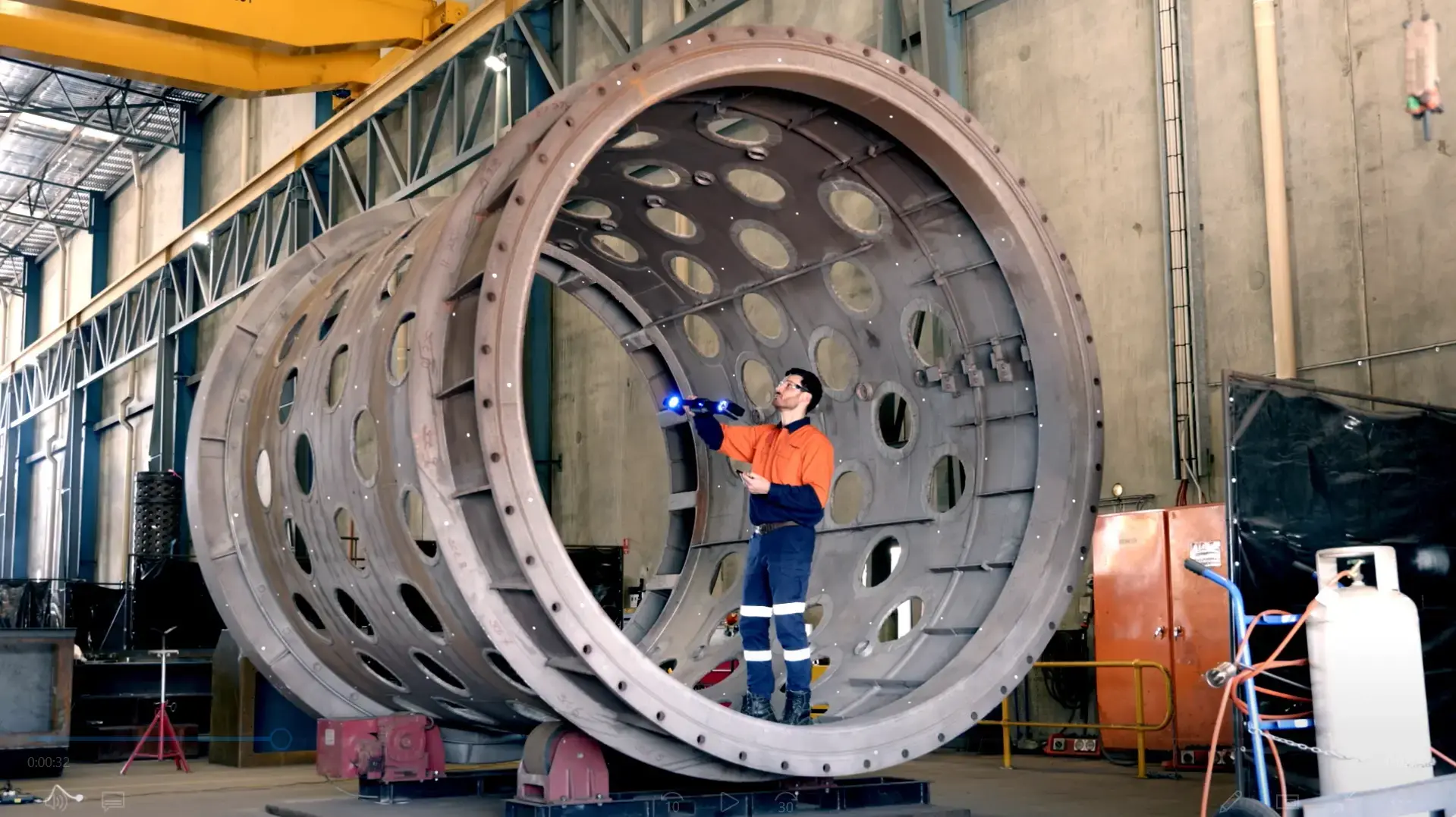

Фиксация всего корпуса барабанного грохота с помощью FreeScan UE Nova

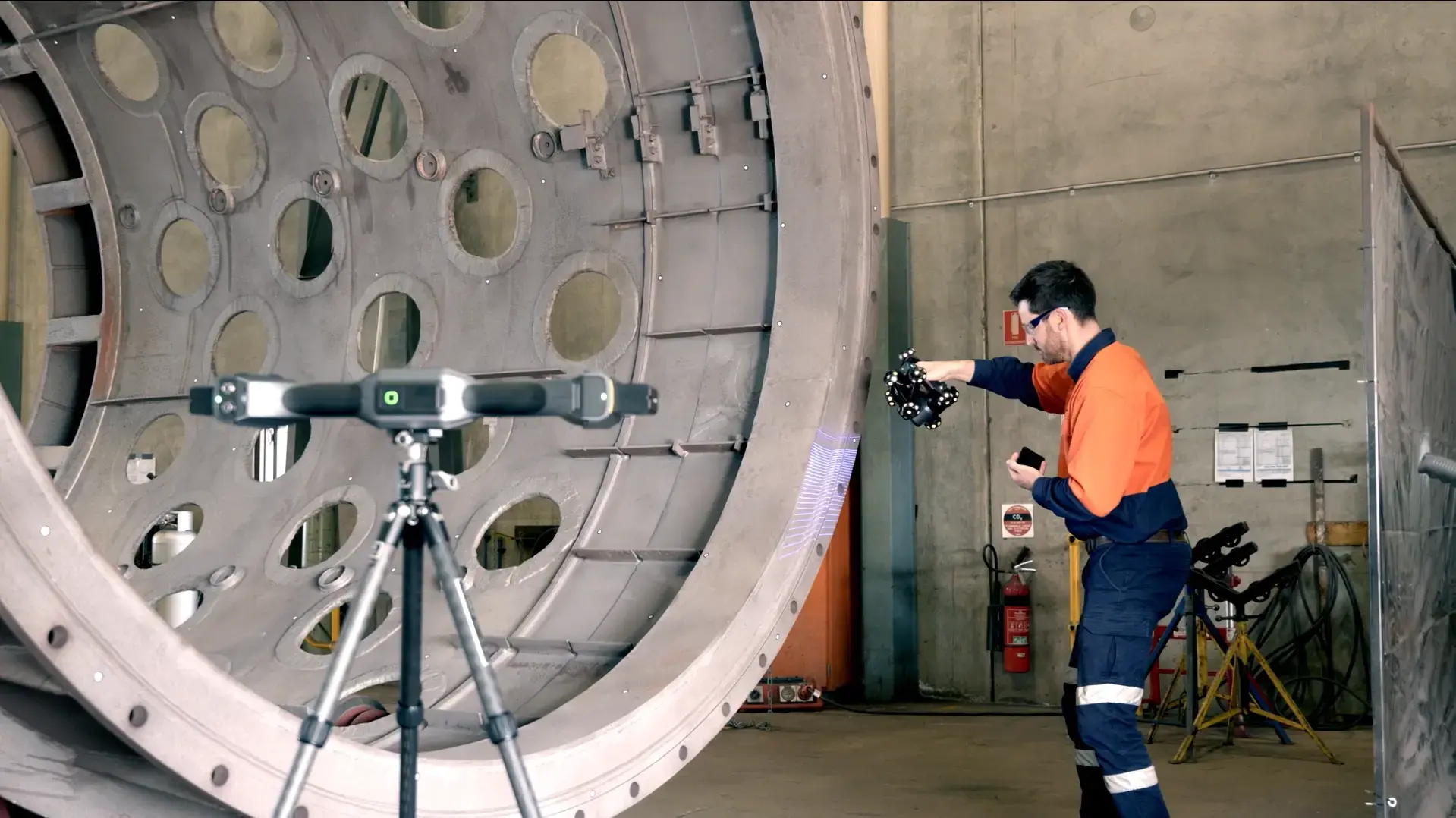

FreeScan Trak Nova

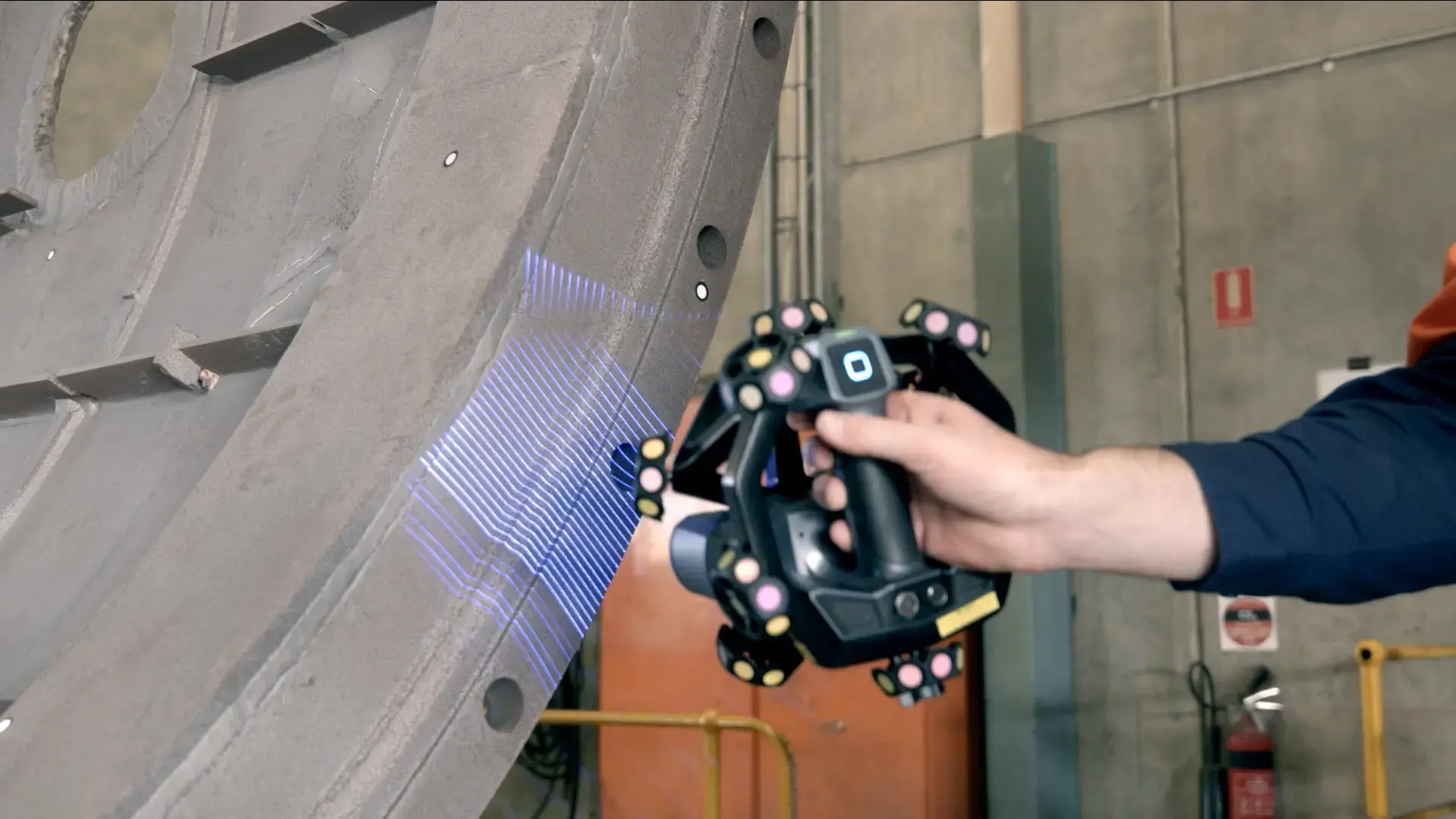

• Сканирование глубоких отверстий с высокой детализацией
• Точная фиксация расположения крепежных отверстий на фланце и наиболее важных сопряжений



Полученные данные сканирования были непосредственно сопоставлены с исходной CAD-моделью, что позволило инженерам выявить отклонения с выходом за пределы диапазона производственных допусков и точно определить точки корректировки в рамках процесса восстановления.

Результаты проверки данных

Результаты и влияние на деятельность

Внедрение технологии сканирования SHINING 3D принесло компании Steelstruct очевидные и измеримые преимущества:

• Измеримые результаты
• Значительное сокращение продолжительности проверки: задачи, которые раньше занимали несколько дней, теперь выполняются лишь за несколько часов
• Более эффективное принятие решений благодаря точной оценке состояния на основе имеющихся данных
• Более высокое качество восстановления, гарантирующее соответствие комплектующих строгим требованиям к допускам

Инженерная команда Steelstruct в качестве основного пользователя системы сообщает о высокой удовлетворенности как системой FreeScan Trak Nova, так и комплексным производственным процессом SHINING 3D.
