Системы оптические координатно-измерительные

Серия FreeScan Trak - это высококлассная оптическая система координатно-измерительные SHINING 3D, разработанная для метрологических приложений промышленного уровня. Она специально разработана для удовлетворения потребностей в высокоточной 3D-оцифровке деталей среднего и большого размера в сложных условиях, обеспечивая исключительную точность 3D-измерений, исключительную гибкость и широкую промышленную адаптацию.

Получить бесплатную демонстрацию

Высокоточный 3D-контроль в ваших руках

Значок без маркеров

Маркер не нужен

Серия FreeScan Trak обеспечивает точное 3D-сканирование без необходимости ручного размещения маркеров.

Гарантия точности-1

Сертифицированная точность метрологического класса

Проверено в соответствии со стандартами VDI/VDE 2634 и ISO 10360 в нашей лаборатории, аккредитованной по ISO 17025, для обеспечения отслеживаемой точности 0,02 мм и стабильных результатов.

фотограмметрия на основе видео

Интегрированная фотограмметрия на основе видео (VPG)

Серия FreeScan Trak оснащена встроенной фотограмметрией, повышающей точность и стабильность при проведении крупномасштабных измерений.

Значок высокой эффективности

Высокая скорость сканирования

Интеграция передовых алгоритмов и высококлассного оборудования обеспечивает быстрое и гладкое сканирование.

Динамические отслеживание, маркеры не нужны

Динамические отслеживание, маркеры не нужны

Серия FreeScan Trak оснащена передовой технологией динамического отслеживания , при которой трекер распознает и фиксирует пространственное положение сканера и сканируемого объекта в режиме реального времени. Это обеспечивает высокоточное 3D-сканирование без маркеров, что особенно хорошо подходит для крупномасштабных промышленных приложений контроля качества.

Интегрированная фотограмметрия на основе видео (VPG)

Интегрированная фотограмметрия на основе видео (VPG)

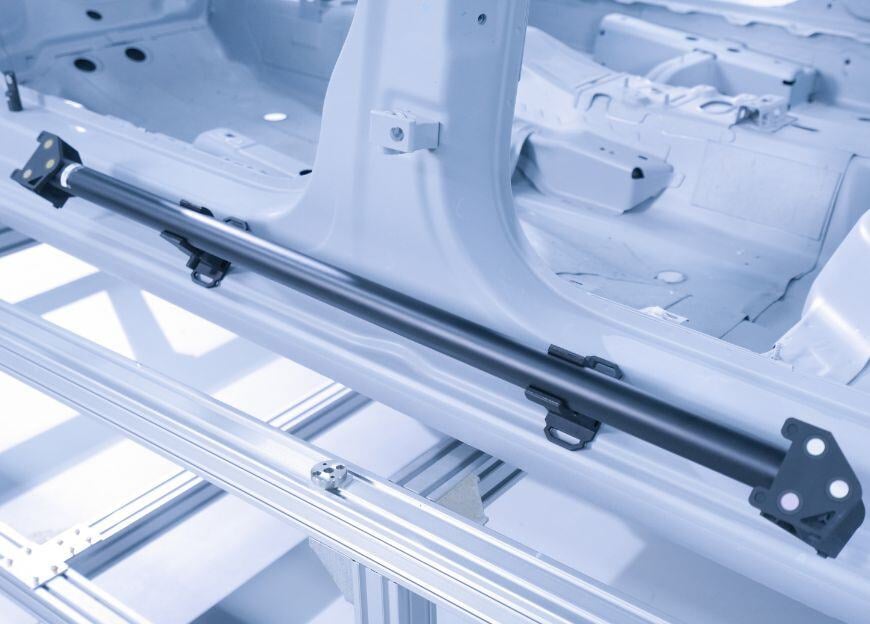

Серия FreeScan Trak оснащена интегрированной фотограмметрией на основе видео (VPG), позволяющей пользователям выполнять крупномасштабные высокоточные измерения. Сочетая захват видео в реальном времени с передовыми алгоритмами фотограмметрии, система автоматически рассчитывает пространственные отношения между опорными точками, значительно повышая точность измерений больших объемов. Благодаря объемной точности до 0,044 мм + 0,012 мм/м система VPG обеспечивает получение высоконадежных результатов даже на сложных или крупногабаритных деталях.

Точность траков гарантирована

Точность гарантирована

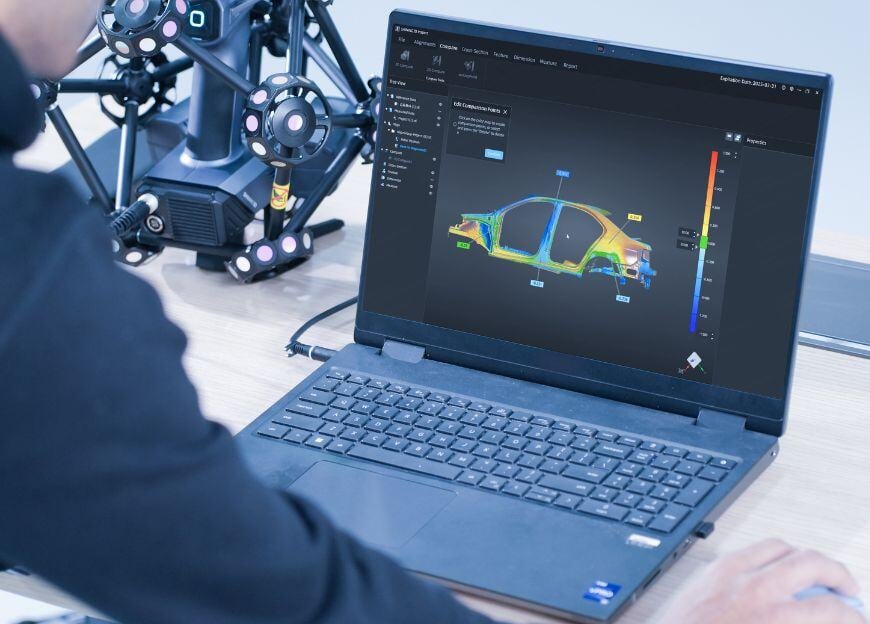

Имея лабораторию точности, соответствующую стандарту VDI/VDE 2634 Части 3, ISO 10360 и аккредитованную по ISO/IEC 17025, компания SHINING 3D гарантирует, что ее метрологические лазерные 3D-сканеры проходят тщательные испытания. Мы придерживаемся самых высоких стандартов управления калибровочной лабораторией и обладаем техническим опытом, чтобы гарантировать, что наши 3D-измерительные приборы неизменно соответствуют своим техническим характеристикам.
Широкий диапазон измерений Trak

Широкий диапазон измерений

Серия FreeScan Trak обладает широким диапазоном отслеживания, что позволяет эффективно сканировать большие объемы и сложные поверхности без необходимости перемещения устройства* или снижения точности измерений. Это значительно повышает удобство работы и общую эффективность измерений.

*Перемещение устройства — техника, при которой трекер переставляют для увеличения рабочей зоны.

SHINING 3D FreeProbe2

Серия FreeProbe

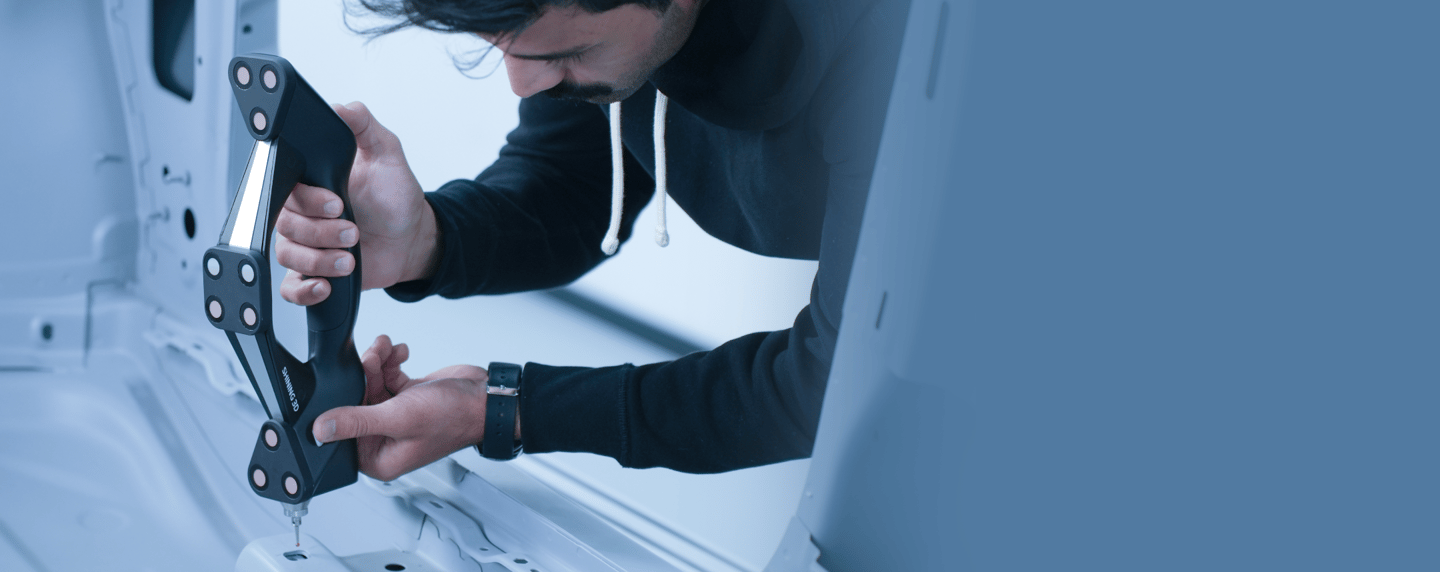

Серия FreeProbe разработана для быстрых измерений и проверок в цехах и снимает точные геометрические данные без создания сетки. Он идеально подходит для скрытых областей, до которых не могут добраться сканеры, обеспечивая сбор данных с высокой точностью.

Metrology Accessories with 2axis turntable

Точность под любым углом

Комплект аксессуаров Metrology Pro идеально подходит для систем оптические координатно-измерительные и обеспечивает стабильное и точное отслеживание с различными вариантами маркеров для сканирования больших и сложных объектов.

FreeProbe

FreeProbe (необязательно)

  • Эргономичный дизайн для удобного захвата и использования
  • Прочная конструкция для повышения долговечности и точности измерений
  • Многофункциональная кнопка для универсальной функциональности
  • Бесшовная интеграция с основным программным обеспечением для промышленного контроля

    Разработанный для быстрых измерений и проверок, FreeProbe фиксирует точные геометрические данные без создания сетки. Он идеально подходит для скрытых областей, до которых не может добраться сканер, обеспечивая сбор данных с высокой точностью.

Мобильность в инспекции

SHINING 3D METROLOGY (RGB)-反白2





SHINING 3D Metrology выводит высокоточные измерения за пределы изолированных лабораторий прямо на производственный участок и даже дальше, обеспечивая контроль качества в режиме реального времени на каждом этапе производства.

Наше портфолио 3D-метрологии →

  • Trak Nova rendering

    FreeScan Trak Nova

    FreeScan Trak Nova создан для удовлетворения разнообразных потребностей отраслей, требующих точных и эффективных крупномасштабных измерений при исключительной мобильности, производительности и универсальности.

    • Точность

      0.02 мм

    • Объемная точность

      0,062 мм (12 м³)

    • Скорость сканирования

      6.140.000 точек/с

    • Расстояние до точки

      0,01 - 10 мм

    • Макс. поле зрения

      2600 x 2200 мм

    • Адаптивность к материалам

      Общее / Темное / Отражающее

    • Источник света

      Лазер

    • Выравнивание

      По геометриям / По маркерам
    Узнать больше
  • Trak ProW rendering

    FreeScan Trak ProW

    FreeScan Trak ProW обладает увеличенным диапазоном отслеживания и впечатляющим расширенным объемом сканирования, что делает его идеальным решением для масштабных задач 3D-измерений. Благодаря беспроводной работе и поддержке банка питания он обеспечивает беспрецедентную свободу и гибкость.

    • Точность

      0,023 мм

    • Объемная точность

      15,6 м³: 0,046 мм; 45 м³: 0,063 мм; 76 м³: 0,088 мм; 128 м³: 0,127 мм

    • Скорость сканирования

      5.500.000 точек/с

    • Расстояние до точки

      0,01 - 10 мм

    • Макс. поле зрения

      /

    • Адаптивность к материалам

      Общее / Темное / Отражающее

    • Источник света

      Лазер

    • Выравнивание

      По геометриям / По маркерам
    Узнать больше

Что вы можете сделать с помощью систем оптические координатно-измерительные?

  • Автомобильная промышленность

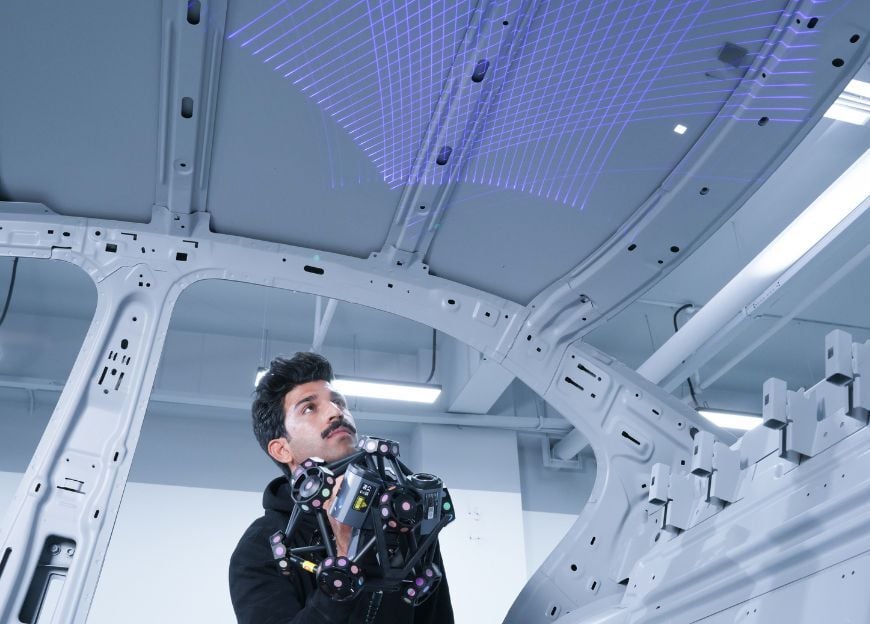

    В автомобильной промышленности сканеры серии FreeScan Trak обеспечивают точную трехмерную оцифровку компонентов, узлов и прототипов. Сканеры идеально подходят для проверки сложных форм, выявления отклонений размеров и ускорения процесса создания прототипов, что повышает скорость производства и контроль качества продукции в автомобильной промышленности.

    Узнать больше

  • Энергетика, тяжелая промышленность и коммунальное услуги

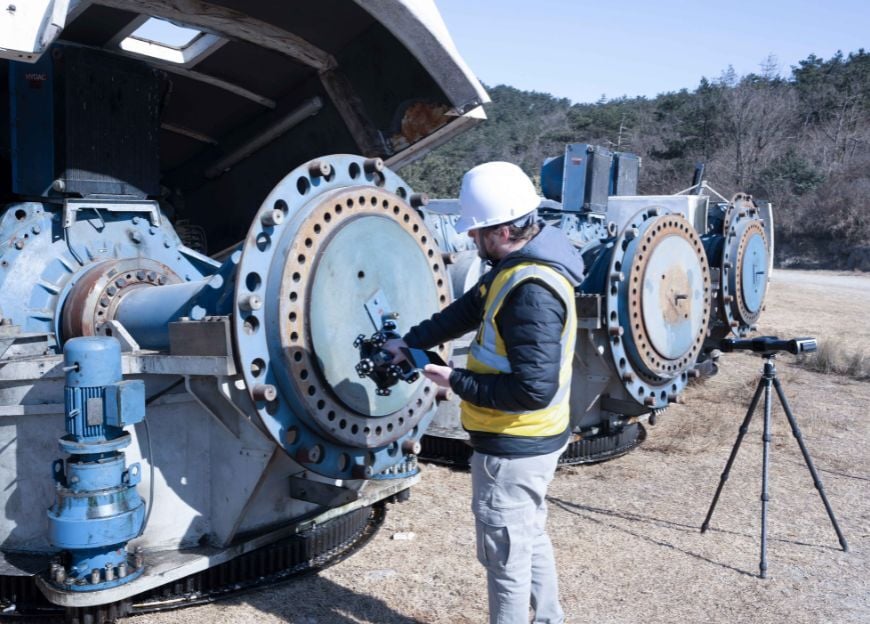

    FreeScan Trak 3D-сканеры обеспечивают высокоточную инспекцию оборудования, трубопроводов и электростанций в сложных промышленных условиях. Они поддерживают управление активами, планирование обслуживания и соответствие стандартам, повышая безопасность и эффективность эксплуатации. Надежность и прочность делают FreeScan Trak ключевым инструментом для энергетики, тяжелой промышленности и коммунального сектора.

    Узнать больше

  • Машиностроение и другие виды транспорта

    В машиностроении и транспорте сканеры FreeScan Trak обеспечивают высокоточные 3D-измерения крупных сложных деталей, таких как шасси, турбины или транспортные средства. Улучшая центровку, обнаруживая деформации и оптимизируя конструкцию, эти системы помогают обеспечить надежность, безопасность и производительность машин и транспортных средств в различных транспортных отраслях, включая гражданскую авиацию, железнодорожный и морской транспорт.

    Узнать больше
  • ИВАН РАДИЧЕВИЧ - техник по контролю качества

    Мой опыт работы с SHINING 3D был очень положительным. Их продукты надежны и постоянно совершенствуются, что благоприятно сказывается на наших проектах. Поддержка клиентов очень впечатляет. Они очень отзывчивы и всегда готовы помочь в решении любых проблем и вопросов. В целом, приверженность SHINING 3D качеству и удовлетворенность клиентов сделали наше сотрудничество очень успешным".

    ИВАН РАДИЧЕВИЧ,

    Техник по контролю качества

  • Отзыв о Trak Pro2

    У нас была возможность протестировать новейшую систему Trak Pro2 компании SHINING 3D. Она позволяет сканировать объекты без использования сканирующих маркеров, что делает ее идеальной для ситуаций, когда вы не хотите рисковать повреждением дорогостоящей краски.

    Миша Шарудин,

    Директор гонки @ Vulcan Alpha

    Смотрите на YouTube

Доверяют по всему миру

Давайте разберемся, почему SHINING 3D выбирают специалисты различных отраслей.

Прочитать все кейсы

  • Автомобильная промышленность

    Juliá Automobile и SHINING 3D: когда...

    Прочитать

  • Судостроение

    Высокоточное 3D-сканирование...

    Прочитать

  • Автомобильная промышленность

    3D-сканирование как база конверсии...

    Прочитать

  • Автомобильная промышленность

    Система FreeScan Trak Nova помогает...

    Прочитать

Часто задаваемые вопросы

  • В чем разница между Trak ProW и Trak Nova?

    Trak ProW выделяется увеличенным диапазоном отслеживания для сканирования крупных объектов без маркеров. Trak Nova объединяет ручной 3D-сканер UE Nova и TE Nova, обеспечивая универсальность и удобство работы.

  • Для каких применений подходит серия FreeScan Trak?

    Trak ProW и Trak Nova подходят для востребованных 3D-измерений в различных отраслях промышленности, включая автомобилестроение, железнодорожный транспорт, энергетику, образование и научные исследования, а также сохранение культурного наследия.

  • Как 3D-сканирование используется для обратного проектирования и 3D-контроля?

    3D-сканирование используется для обратного проектирования путем захвата точной геометрии физического объекта и преобразования его в цифровую 3D-модель или CAD-файл, когда исходные проектные данные недоступны. Для 3D-контроля отсканированные данные сравниваются с CAD-моделью, чтобы быстро выявить отклонения в размерах и обеспечить соответствие деталей проектным и качественным требованиям.

  • Поддерживает ли серия FreeScan Trak фотограмметрию? Взимается ли за это дополнительная плата?

    Все три системы (Trak ProW и Trak Nova) поставляются со встроенной функцией фотограмметрии без дополнительной оплаты. Обычно мы рекомендуем использовать режим фотограмметрии для объектов размером более 1,5 метров, чтобы получить лучшие результаты измерений.

  • Как 3D-сканирование улучшает контроль качества по сравнению с ручным измерением и КИМ?

    3D-сканирование позволяет за одно измерение зафиксировать полную 3D-геометрию детали. По сравнению с ручными инструментами, оно обеспечивает 100% контроль поверхности, снижает количество ошибок оператора и обнаруживает деформации формы, которые часто упускаются при проверке ключевых точек. По сравнению с КИМ, оно работает быстрее и предоставляет более полные данные, особенно для сложных или свободных форм поверхностей.

  • Требует ли серия FreeScan Trak маркеров при сканировании?

    Нет. FreeScan Trak использует передовую технологию отслеживания, которая позволяет сканировать большинство деталей без маркеров, хотя для очень больших поверхностей может быть рекомендовано использование маркеров для обеспечения оптимальной точности.
