Обеспечение точности 3D-сканирования: методы калибровки и стандарты точности в SHINING 3D

В области 3D-сканирования точность — это не просто желаемая характеристика. Это краеугольный камень надежности и достоверности результатов сканирования. Представьте себе мир, где каждый зафиксированный 3D-сканером размер, контур, элемент точно соответствуют реальности.

В этой статье мы расскажем о том:

• что такое точность?
• как компания SHINING 3D калибрует свои сканеры?
• как SHINING 3D обеспечивает точность.


Понятие точности в 3D-сканировании

Точность при 3D-сканировании - важнейший параметр, определяющий надежность и достоверность отсканированных данных. Под точностью понимается близость между измеряемой величиной и ее истинным значением. Для более глубокого понимания точности необходимо также понять два тесно связанных понятия: истинность и точность.

Истинность — это степень близости среднего значения, полученного на основании бесконечно большой серии результатов измерений, к принятому опорному значению. Она описывает, насколько точны измерения в среднем.

Прецизионность — это степень близости друг к другу результатов неоднократных измерений, выполненных на одном и том же или аналогичных объектах в заданных условиях. Она характеризует степень согласованности и надежности измерений, причем их результаты необязательно должны быть близкими к истинному значению. Если сканер обладает высокой прецизионностью, это означает, что повторные измерения в одних и тех же условиях дадут схожие результаты.

Истинность и точность помогают нам понять различные аспекты точности, а обеспечение надежности и стандартизации этих измерений подводит нас к понятию прослеживаемости точности.

Калибровка точности сканера SHINING 3D

Прослеживаемость точности означает, что лаборатория калибрует 3D-сканер в соответствии с установленными требованиями калибровки, в неизменных условиях и с использованием стандартных образцов (стандартов, эталонов), точность которых можно проследить. Компания SHINING 3D оценивает точность своих 3D-сканеров с помощью различных сложных измерительных приборов и методов в соответствии со стандартом VDI/VDE 2634 (части 2 и 3).

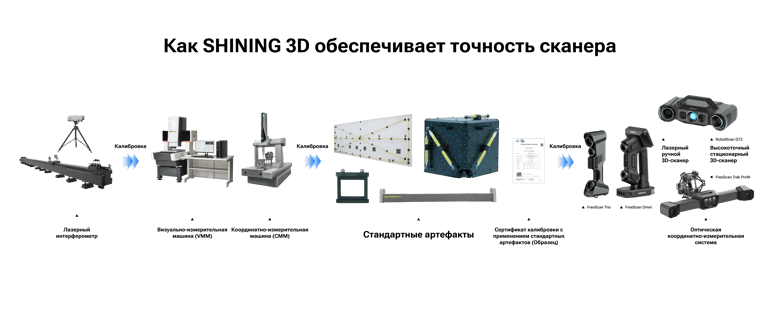

Процедура обеспечения точности сканирования в компании SHINING 3D

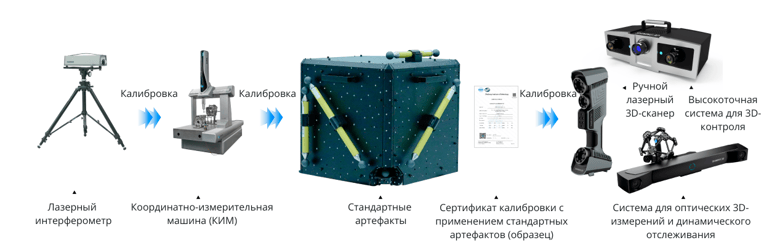

Порядок калибровки

Калибровка начинается с задания идеальных настроек. Лаборатория размерного контроля SHINING 3D принимает строгие меры регулирования температуры и влажности, а также защиты от вибрации. В течение всего года в лаборатории постоянно поддерживается температура (20 ± 0,5) °C и относительная влажность 40–60 %.

Компания SHINING 3D разработала оборудование и методики калибровки точности для различных моделей своих высокоточных 3D-сканеров, отвечающие требованиям VDI/VDE 2634. Возьмем для примера процесс калибровки ручных лазерных сканеров:

Точность ручного лазерного 3D-сканера калибруется с применением куба с 7 стандартными артефактами. Это куб собственной разработки и производства компании SHINING 3D, размещенные на нем артефакты проходят строгую независимую калибровку в сторонней организации.

Стандартный куб: SHINING 3D разработала и изготавливает эту рамную конструкцию согласно требованиям стандарта VDI/VDE 2634 (части 2 и 3) для определенного пространственного размещения на ней 7 артефактов, предназначенных для автоматического сканирования роботом.

Кроме того, лаборатория размерного контроля SHINING 3D оснащена координатно-измерительной машиной (КИМ), которая также может проводить калибровку с применением артефактов и используется для внутреннего контроля.

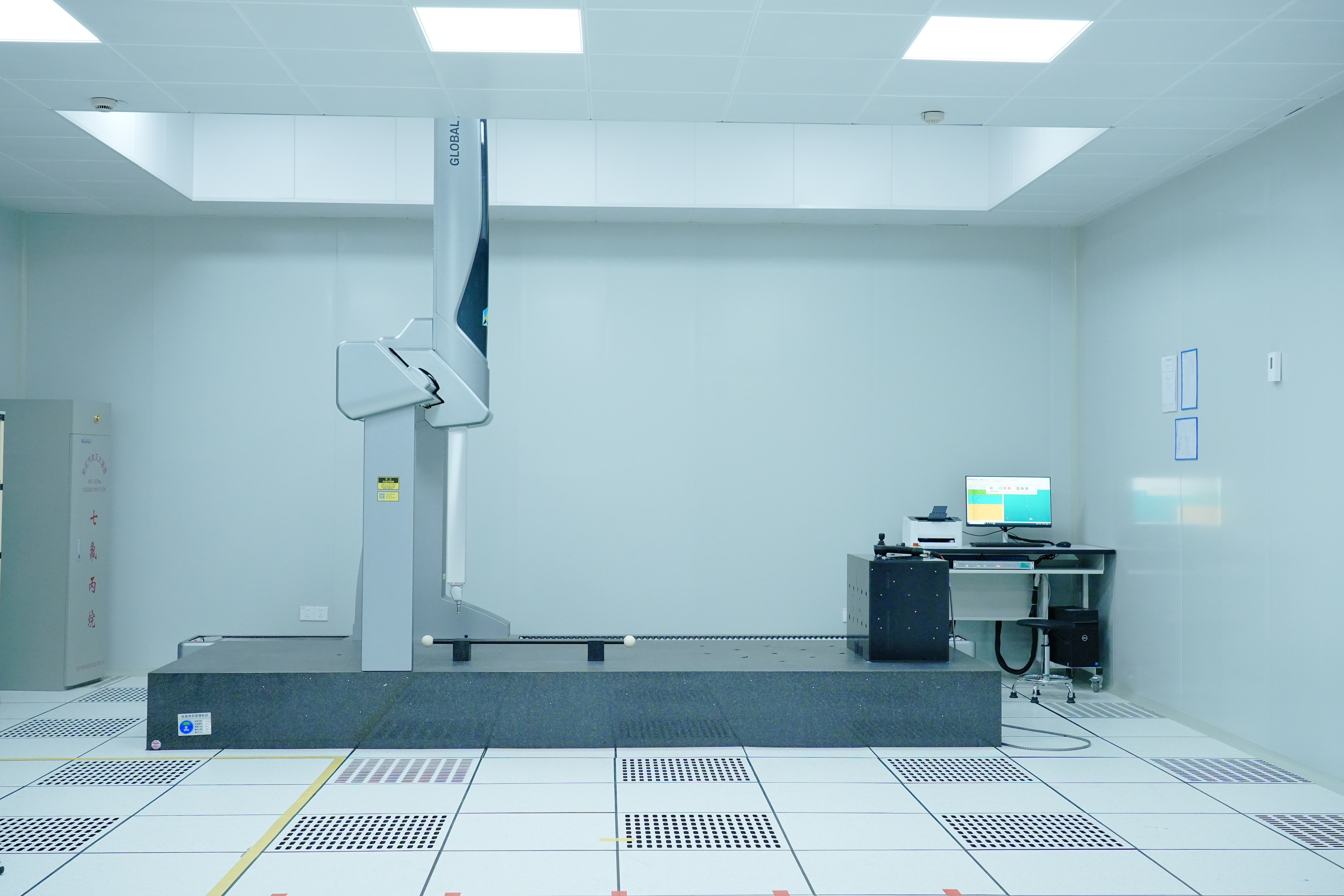

Координатно-измерительная машина (КИМ)
: Измеряет геометрические характеристики объекта путем контроля дискретных точек на его поверхности с помощью щупа.

Как же обеспечить точную работу КИМ? Лаборатория размерного контроля SHINING 3D оснащена лазерным интерферометром для калибровки КИМ путем высокоточных измерений погрешностей смещения и местоположения.

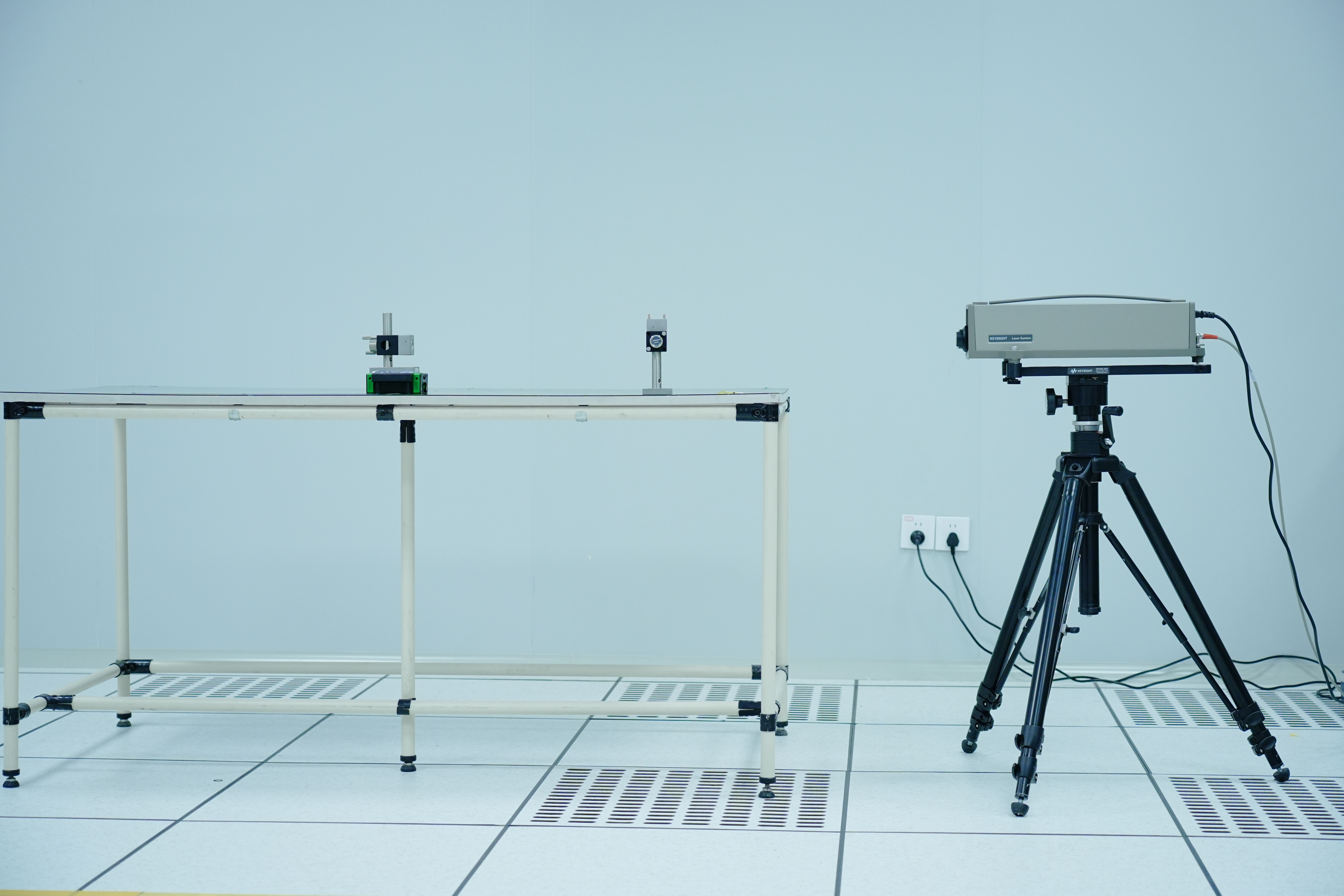

Лазерный интерферометр
: с применением интерференции лазерных лучей позволяет с высокой точностью измерять очень небольшие расстояния, смещения или изменения коэффициента преломления света.

Обеспечение точности в компании SHINING 3D

Компания SHINING 3D создала лабораторию размерного контроля, аккредитованную CNAS. CNAS признана на международном уровне благодаря соглашениям с Международной организацией по аккредитации лабораторий (ILAC). Такое глобальное признание означает, что результаты испытаний и сертификаты калибровки лабораторий, аккредитованных CNAS, принимаются во многих странах и регионах мира.

Подробнее о системе калибровки и сертификации:

Сертификация точности: От аккредитации CNAS к сертификату калибровки VDI/VDE 2634

Процедуры калибровки, применяемые в лаборатории размерного контроля, в деталях согласованы с профессиональными сторонними метрологическими органами. Все процессы строго соответствуют требованиям стандарта VDI/VDE 2634 (части 2 и 3), в том числе требованиям к условиям, объектам и методам калибровки, а также к обработке результатов калибровки.

Кроме того, все ручные 3D-сканеры метрологического класса соответствуют требованиям части 3 стандарта VDI/VDE 2634. Благодаря такому строгому контролю качества клиент может быть уверен, что получил сканер, который прошел проверку соответствия самым высоким требованиям точности.

В заключение отметим, что компания SHINING 3D стремится обеспечить точность измерений, чтобы оказать поддержку прецизионным производствам и содействовать развитию высококачественных обрабатывающих предприятий. Благодаря тщательной калибровке с помощью прецизионных приборов и соблюдению международных стандартов компания SHINING 3D гарантирует клиентам надежность и достоверность всех результатов сканирования.
