Гражданская авиация

Производство сложных конструктивных элементов самолетов - сложная задача. 3D-сканеры SHINING способствуют эффективному получению 3D-моделей для обратного проектирования и контроля, обеспечивая надежные решения для массового производства сложных и индивидуальных деталей.

Заказать демонстрацию

Обзор

Гражданская авиация придерживается самых строгих мировых стандартов безопасности и качества. На каждом этапе жизненного цикла гражданского самолета — от проектирования и производства до технического обслуживания, ремонта и операционного обеспечения (MRO) — даже малейшее отклонение может поставить под угрозу безопасность полета. SHINING 3D предлагает высокоточные метрологические 3D-решения, специально разработанные для удовлетворения строгих требований гражданской авиации в области контроля качества (QC) и инспектирования.

3D-сканирование для гражданского авиации

По сравнению с традиционными измерительными инструментами 3D-сканирование предлагает:
Высокая точность

Высокая точность

Сканер с синим светом: до 0,005 мм
Ручной лазерный сканер: до 0,02 мм

Универсальность

Универсальность

Легко сканировать сложные геометрические формы и разнообразные материалы.

Высокая эффективность

Высокая эффективность

Быстрое получение миллионов точек данных, значительное сокращение времени проверки.

Бесконтактное измерение

Бесконтактное измерение

NDT безопасно измеряет горячие детали (например, двигатели после эксплуатации) и деликатные поверхности.

Портативность

Портативность

Независимый от окружающей среды, удобный для переноски и простой в эксплуатации.

Автоматизация

Автоматизация

Может быть интегрирован с роботами для автоматизированной инспекции.

Высокоточный 3D-сканер для гражданской авиации

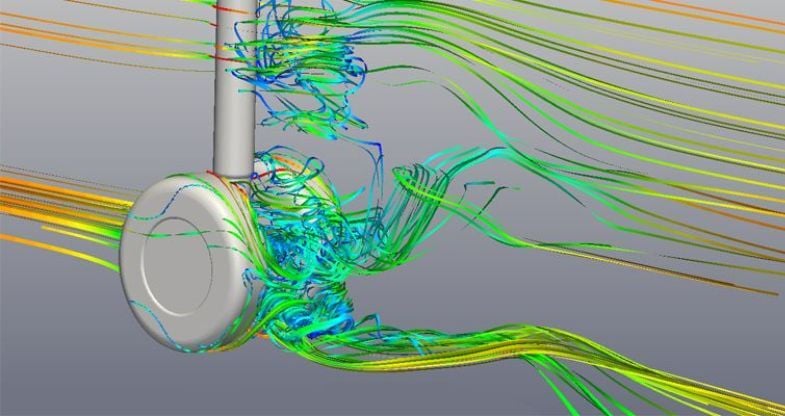

3D-сканирование в гражданской авиации: исследования, разработки и проектирование

Исследования, разработки и проектирование

Ускорьте исследования и разработки за счет быстрой оцифровки аэродинамических моделей для верификации вычислительной гидродинамики (CFD). Зафиксируйте точную геометрию сложных прототипов и компонентов в том виде, в котором они были изготовлены, чтобы оптимизировать конструкцию и ускорить итерацию продукта.

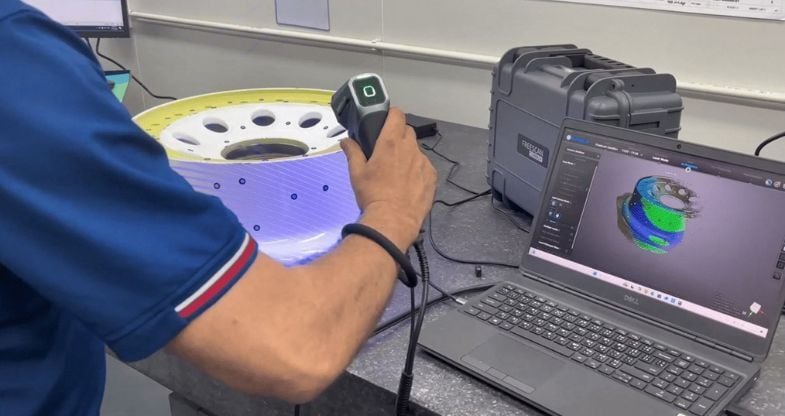

3D-сканирование в производстве гражданской авиации

Производство

Повысьте качество контроля за счет высокоскоростного контроля. Проверяйте соответствие CAD-моделей для критически важных компонентов, таких как лопатки турбин, камеры сгорания двигателя, корпуса впускных отверстий и панели шасси, тем самым обеспечивая надежность производства и сводя к минимуму количество брака.

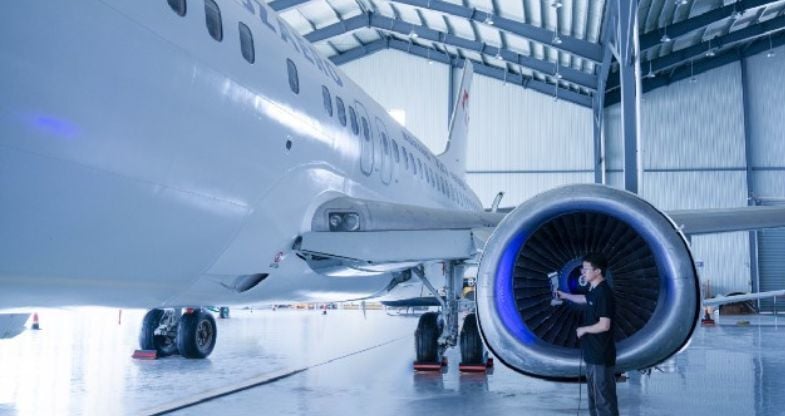

осмотр самолета

Летные испытания

Проверяйте испытательные образцы, фиксируя точную геометрию планера и управляющих поверхностей в том виде, в котором они были изготовлены. Эти данные имеют решающее значение для точного анализа летных параметров, проверки конструкции и аэродинамических улучшений.

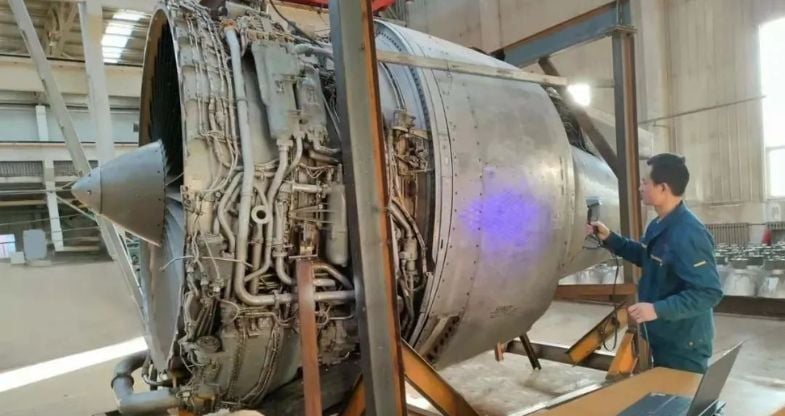

Техническое обслуживание и ремонт (ТОиР или MRO)​​

Техническое обслуживание и ремонт (ТОиР или MRO)​​

Ускорьте рабочие процессы технического обслуживания и ремонта (ТОиР или MRO)​​ и минимизируйте время простоя самолетов. Быстро выполняйте точную оценку повреждений (вмятины, износ, коррозия) на обшивке самолета, фюзеляже или лопастях двигателя, что позволяет быстро принимать обоснованные решения о летной годности.



Наши метрологические 3D-решения для гражданской авиации

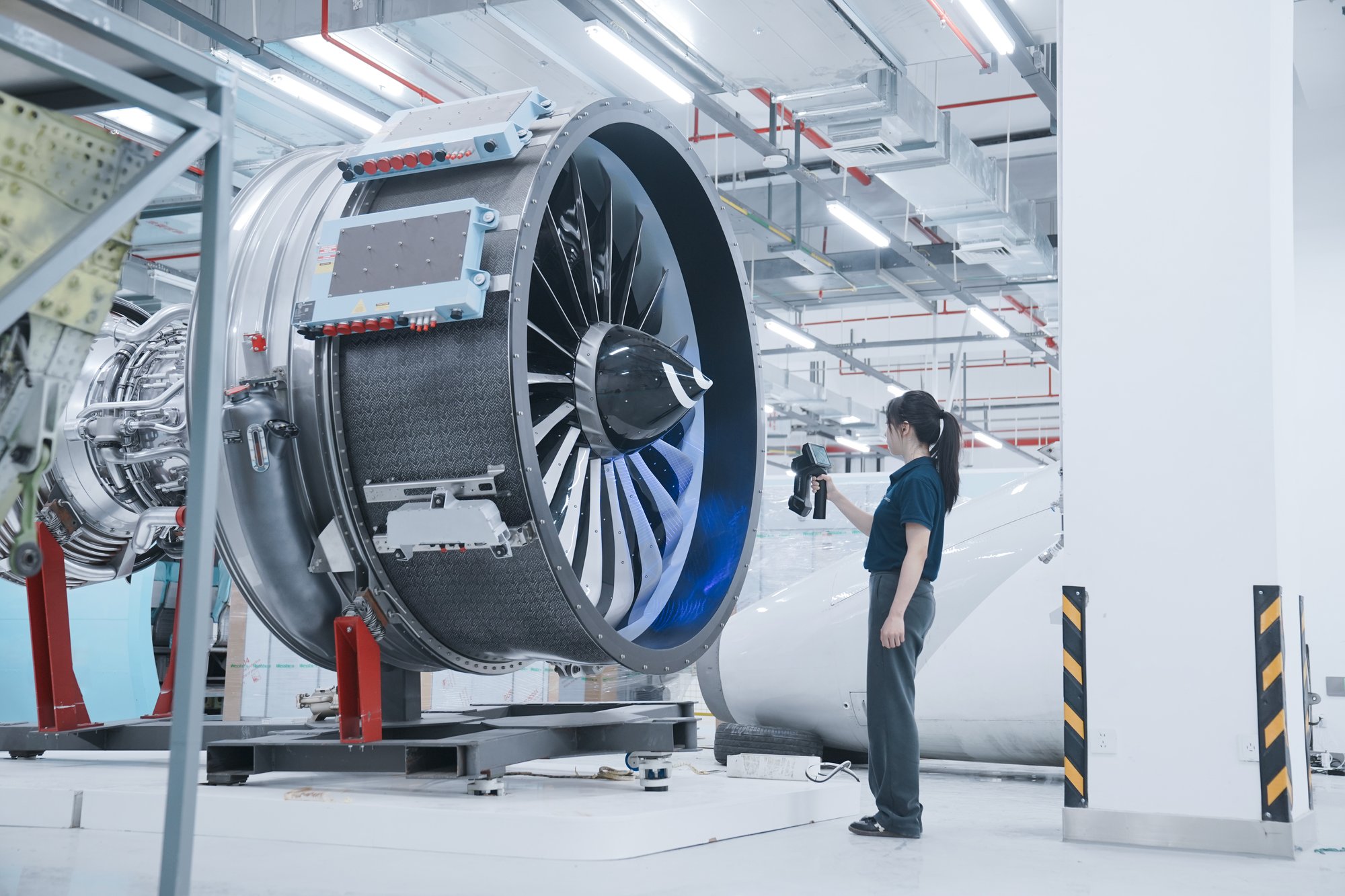

Авиационные двигатели

Авиационные двигатели

Выполняйте высокоточный контроль, реверс-инжиниринг и контроль качества сложных компонентов двигателя. Наши бесконтактные сканеры легко собирают данные метрологического качества с лопаток турбин, трубопроводов двигателя и камер сгорания. Несколько режимов лазерной линии разработаны для легкого сканирования глубоких отверстий и сложных элементов, обеспечивая всестороннюю проверку.

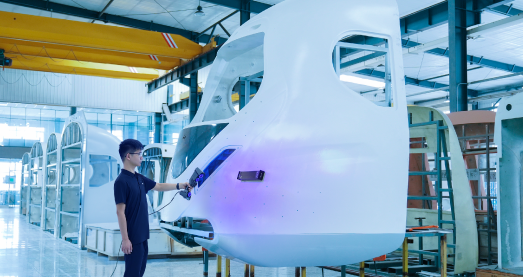

Aircraft & Airframes

Самолет и конструкция корпуса

Идеально подходит для крупномасштабной промышленной метрологии планера, секций фюзеляжа и конструкций крыла. Наши оптические 3D-сканеры с функцией отслеживания быстро собирают данные без необходимости использования кодированных маркеров, что значительно сокращает время настройки. Оснащенные технологией синего лазера, они эффективно обрабатывают высококонтрастные, отражающие и темные поверхности с высокой точностью.

Контроль поверхности

Контроль поверхности

Точно определяйте и количественно оценивайте дефекты поверхности, несовершенства и неровности как для контроля качества, так и для ТОиР. Быстро измеряйте вмятины, износ или коррозию на обшивке самолета или фюзеляже. Эти количественные данные ускоряют принятие решений о ремонте, обеспечивают летную годность и сводят к минимуму дорогостоящие простои самолетов.

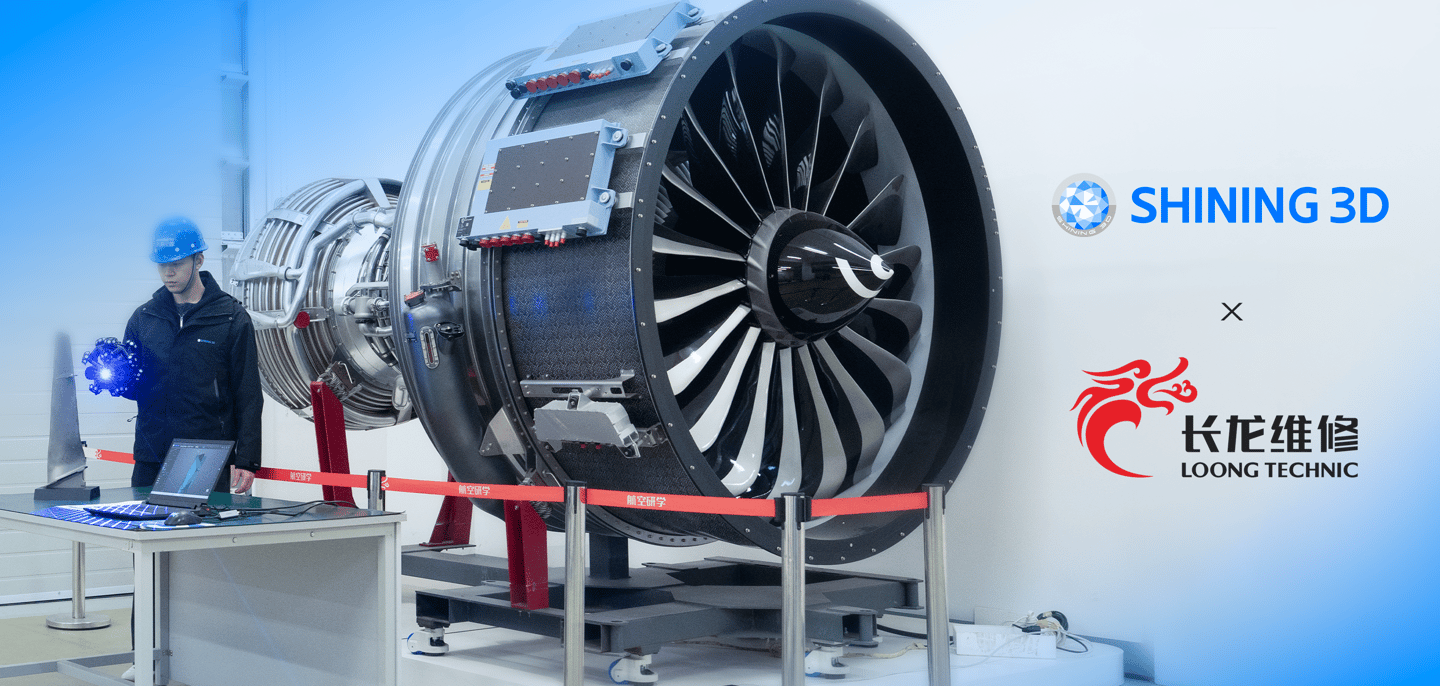

Loong Technic

Стратегическое партнерство с LOONG AIR в области технического обслуживания гражданской авиации

"Это сотрудничество знаменует собой важнейший шаг в цифровом преобразовании технического обслуживания гражданской авиации. Оно не только повысит нашу операционную эффективность, но и установит отраслевой стандарт для инновационных практик".

Ян Суили, председатель совета директоров LOONG TECHNIC



Узнать больше →

Чего вы можете достичь с помощью наших сканеров

Узнайте, как интеграция наших сканеров в ваш рабочий процесс может повысить эффективность и помочь вам добиться выдающихся результатов.

  • Испытания в аэродинамической трубе

    Наши 3D-сканеры метрологического класса могут захватывать полностью геометрию модели, что позволяет проводить симуляции в аэродинамической трубе в программном обеспечении — быстрее и с меньшими затратами.

  • Инспекция лопатки

    Наши 3D-сканеры используются для точного измерения и анализа геометрии лопаток турбин, выявления дефектов поверхности, износа и деформации, чтобы обеспечить оптимальную производительность и безопасность.

  • Инспекция конструкций

    Наши 3D-сканеры используются для создания подробных цифровых моделей конструкций самолетов, что позволяет точно обнаруживать трещины, коррозию и деформации для обеспечения целостности и безопасности конструкции.

  • Производство моделей самолетов

    Перед фактическими летными испытаниями проводятся испытания моделей в свободном полете, чтобы симулировать работу самолета и снизить риски. Высокоточное 3D-сканирование позволяет получить полностью геометрию для эффективного изготовления моделей.

  • Техническое обслуживание самолетов

    После повреждения многие детали самолетов, зачастую нестандартные, требуют быстрого и точного воспроизведения. Наши высокоточные 3D-сканеры позволяют быстро собирать данные о поврежденных компонентах, что способствует быстрому изготовлению запасных частей на заказ.

  • Проектирование компонентов

    Наши высокоточные 3D-сканеры фиксируют точные геометрические формы для реверс-инжиниринга и доработки конструкций, ускоряя итерации и инновации.

    Practical case

  • Контроль производства

    Наши 3D-сканеры используются для контроля точности размеров и качества изготовленных деталей, обеспечения их соответствия проектным спецификациям и выявления любых отклонений или дефектов на ранних этапах производственного процесса.

    Practical case

  • Инспекция самолета

    Наши 3D-сканеры используются для получения точной геометрии внутренних пространств, обеспечения правильной подгонки и выравнивания компонентов, а также выявления износа или повреждений для проведения технического обслуживания и ремонта.

  • Расчет параметров полета

    После летных испытаний 3D-сканеры предоставляют быстрые и точные данные о форме самолета, которые используются для анализа полетов и усовершенствования конструкции.

  • Ремонт самолета

    Послеполетные проверки могут выявить структурные повреждения. Наши 3D-сканеры помогают эффективно оценить степень повреждений, что позволяет своевременно принимать решения о летной годности и необходимости приостановки полетов для ремонта.

  • Trak Nova rendering

    FreeScan Trak Nova

    FreeScan Trak Nova объединяет в себе портативный трекер, ручной лазерный сканер с самым большим полем зрения и модуль видеофотограмметрии (VPG) в одной передовой беспроводной системе отслеживания.

    • Точность

      0.02 мм

    • Объемная точность

      0,062 мм (12 м³)

    • Скорость сканирования

      6.140.000 точек/с

    • Расстояние до точки

      0,01 - 10 мм

    • Макс. поле зрения

      2600 x 2200 мм

    • Адаптивность к материалам

      Общее / Темное / Отражающее

    • Источник света

      Лазер

    • Выравнивание

      По геометриям / По маркерам
    Узнайте больше
  • FreeScan UE Pro2-2

    FreeScan UE Pro2

    FreeScan UE Pro2 — это беспроводной 3D-сканер с ультравысокой скоростью. Благодаря универсальным режимам сканирования и небольшому весу он идеально подходит для проведения инспекций на месте.

    • Точность

      0,02 мм

    • Объемная точность

      0,02 + 0,015 мм/м

    • Скорость сканирования

      3.460.000 точек/с

    • Расстояние до точки

      0,01 - 10 мм

    • Макс. поле зрения

      600 x 550 мм

    • Адаптивность к материалам

      Общее / Темное / Отражающее

    • Источник света

      Лазер

    • Выравнивание

      По маркерам

    Узнайте больше

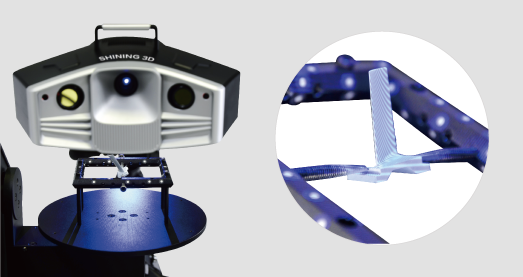

  • Q12 rendering

    OptimScan Q12

    OptimScan Q12 — это высокоточный 3D-сканер с камерами разрешением 4 × 12,3 мегапикселя. Он поддерживает два диапазона сканирования, между которыми пользователи могут переключаться одним щелчком мыши.

    • Точность

      Большая область: 0,015 мм, маленькая область: 0,005 мм

    • Объемная точность

      /

    • Скорость сканирования

      /

    • Расстояние до точки

      Большая область: 0,1 мм, маленькая область: 0,04 мм

    • Макс. поле зрения

      Большая область: 430 × 300 мм, маленькая область: 160 × 110 мм

    • Адаптивность к материалам

      Общее / Темное / Отражающее

    • Источник света

      Синий светодиод

    • Выравнивание

      По геомериям / По маркерам / По глобальным маркерам / Гибридный / По поворотному столу
    Узнать больше
  • ue pro-1

    FreeScan UE Pro

    Профессиональный портативный сканер для метрологии с 26+7+1 синими лазерными линиями и встроенной фотограмметрией для сканирования различных размеров и глобального контроля точности крупногабаритных деталей.

    • Точность

      0,02 мм

    • Объемная точность

      0,02 + 0,015 мм/м

    • Скорость сканирования

      1.850.000 точек/с

    • Расстояние до точки

      0,01 - 10 мм

    • Макс. поле зрения

      600 x 550 мм

    • Адаптивность к материалам

      Общее / Темное / Отражающее

    • Источник света

      Лазер

    • Выравнивание

      По маркерам
    Узнать больше
  • 5mp-1

    OptimScan 5M Plus

    Высокоточный 3D-сканер с синим светом для контроля, с 3 комплектами линз для гибкого переключения диапазона.

    • Точность

      0,005 - 0,015 мм

    • Объемная точность

      /

    • Скорость сканирования

      /

    • Расстояние до точки

      0,04 - 0,16 мм

    • Макс. поле зрения

      100 x 75 / 200 x 150 / 400 x 300 мм

    • Адаптивность к материалам

      Общее / Темное / Отражающее

    • Источник света

      Светодиод

    • Выравнивание

      По геометриям / По маркерам
    Узнать больше
  • trak pro2-1

    FreeScan Trak Pro2

    Оптическая система 3D-сканирования метрологического класса для средних и крупных объектов без маркеров. Подходит для различных статических и динамических применений.

    • Точность

      0,023 мм

    • Объемная точность

      0,062 мм

    • Скорость сканирования

      3.070.000 точек/с

    • Расстояние до точки

      0,05 - 10 мм

    • Макс. поле зрения

      650 x 580 мм

    • Адаптивность к материалам

      Общее / Темное / Отражающее

    • Источник света

      Лазер

    • Выравнивание

      По геометриям / По маркерам
    Узнать больше
  • trio-1

    FreeScan Trio

    Флагманский портативный сканер с быстрыми и инновационными 98 лазерными линиями для сканирования без маркеров.

    • Точность

      0,02 мм

    • Объемная точность

      0,02 + 0,015 мм/м

    • Скорость сканирования

      3.010.000 точек/с

    • Расстояние до точки

      0,01 - 3 мм

    • Макс. поле зрения

      650 x 580 мм

    • Адаптивность к материалам

      Общее / Темное / Отражающее

    • Источник света

      Лазер

    • Выравнивание

      По геометриям / По маркерам
    Узнать больше
