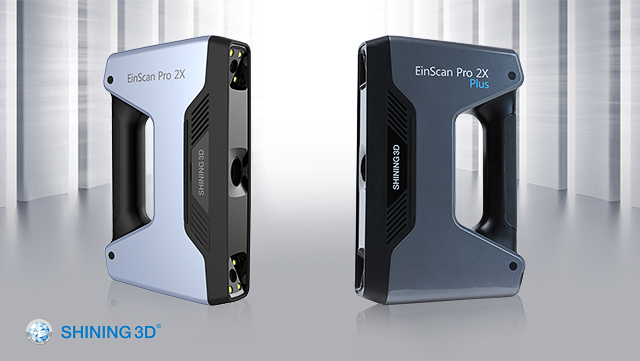

Выпуская новую улучшенную серию EinScan Pro 2X, мы помогли многим новым клиентам погрузиться в свой первый портативный 3D-сканер. Но все мы знаем, что с новыми рабочими процессами могут возникнуть новые препятствия, из-за которых знакомые задачи будут казаться более сложными. К счастью, EinScan Pro 2X и Pro 2X Plus известны своей универсальностью и оправдывают свое название мощных многофункциональных портативных 3D-сканеров на рынке. В этой продолжающейся серии статей мы надеемся дать несколько советов как новым, так и опытным пользователям. Сегодня мы рассмотрим каждый режим сканирования и расскажем, как лучше всего подойти к разному сканированию.

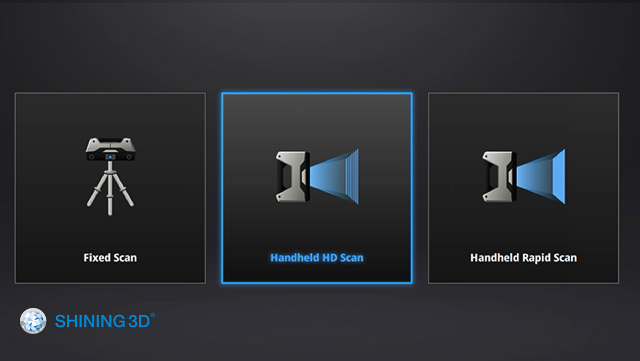

Выбор оптимального режима сканирования для работы:
Линия EinScan Pro 2X может работать с использованием нескольких режимов выравнивания, каждый из которых имеет свои сильные стороны и идеальное применение. Различные режимы выравнивания также влияют на точность сканирования, поэтому важно заранее иметь требуемые допуски. Первое и самое важное, что нужно сделать перед началом 3D-сканирования, – это определить лучший и наиболее эффективный способ сканирования объекта. Важно отметить, что то, что объект можно сканировать определенным образом, не делает его оптимальным подходом. Здесь мы рассмотрим несколько режимов сканирования и их рекомендуемые применения.
Ручное быстрое сканирование:
Самая быстрая и популярная форма выравнивания EinScan 2X. Этот режим позволяет пользователю сканировать объекты без использования маркеров в быстром темпе и с точностью до 0,1 мм (100 микрон). Он идеально подходит для сканирования объектов с определяющими характеристиками или особенностями, таких как человеческие лица, детализированная мебель, скульптуры среднего и большого размера, а также более крупные объекты, которые соответствуют требованиям. Идеальный размер объектов может варьироваться, но режим ручного быстрого сканирования лучше всего использовать для объектов среднего и большого размера, поскольку более мелкие объекты лучше сканировать с использованием режима фиксированного сканирования и поворотного стола.
В ручном режиме быстрого сканирования можно также получить отсканированные данные в цвете, добавив Color Pack. Для сканирования объектов с небольшими геометрическими характеристиками, такими как плоская или плоская поверхность, симметричная форма, например цилиндр, шар и т. Д., Вам необходимо произвольно разместить маркеры на поверхности объекта, чтобы создать функции, которые сканер будет идентифицировать.
Ручной режим HD:
Более точный ручной режим сканирования, требующий маркеров при сканировании. Этот режим позволяет пользователю сканировать объекты, требующие более высокой точности и детализации, сохраняя при этом гибкость ручной работы. В этом режиме частично совпадает скорость быстрого сканирования с впечатляющей точностью до 0,05 мм (50 микрон) и лучшим геометрическим разрешением. Как и в случае с другим портативным режимом, его лучше всего использовать для средних объектов. Некоторые хорошие примеры ручных HD-сканирований могут включать в себя промышленные предметы с высокой детализацией, мебель, произведения искусства, требующие высокого разрешения и высокой точности. (Ручной режим сканирования HD не может работать с Color Pack для цветных данных.)
При наличии пакета HD Prime Pack режим Handheld HD Scan может обеспечить более быстрое сканирование без размещения маркеров на объектах с богатыми геометрическими характеристиками, таких как произведения искусства, статуи и т.д.
Фиксированный режим сканирования:

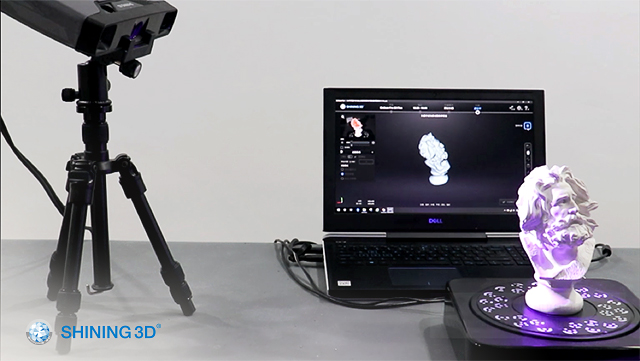

В режиме фиксированного сканирования гибкость портативных режимов сочетается с высокой точностью, высоким разрешением и простотой использования отдельных сканирований. Это идеальный способ сканирования небольших объектов, которыми легко манипулировать и перемещать. То, что этот режим сканирования лишает свободы использования портативных устройств, он получает обратно в своей универсальности и способности выполнять отдельные сканирования несколькими способами. Обладая впечатляющей точностью до 0,04 мм (40 микрон) и способностью сканировать с маркерами и без них, вы получаете непревзойденную универсальность и точность, с которыми не могут сравниться другие портативные сканеры. Режим фиксированного сканирования также позволяет использовать дополнительный автоматизированный поворотный стол Industrial Pack для создания автоматических сканирований, которые сшиваются вместе в реальном времени с помощью программного обеспечения EXScan. Общее практическое правило заключается в том, что если объект достаточно мал, чтобы поместиться на поворотный стол, включенный в промышленный пакет EinScan Pro 2X, то его лучше сканировать в автоматическом режиме фиксированного сканирования. Это обеспечивает наиболее точное сканирование, сокращая при этом место для ошибок и упрощая рабочий процесс.
Иногда для достижения наилучших результатов может потребоваться сканирование объектов в нескольких различных режимах. EinScan позволяет использовать несколько режимов сканирования при сканировании любого отдельного объекта. После того, как вы запомните несколько сканированных изображений, вы сможете определить лучший способ сканирования объекта, просто взглянув на него.

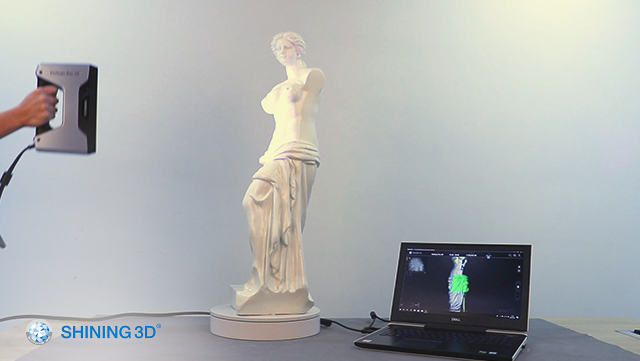

Например, при сканировании статуи вы можете использовать режим ручного быстрого сканирования для быстрого захвата всех трехмерных данных и использовать режим фиксированного сканирования для захвата некоторых сложных частей, таких как лицевая часть или вырезанный текст в высоком разрешении. Вы можете заменить лицо и вырезанный текст в режиме быстрого сканирования данными с высоким разрешением, полученными в фиксированном режиме сканирования в программе Geomagic Wrap. Это значительно повышает эффективность 3D-сканирования.
Мы надеемся, что это простое руководство по сканированию значительно упростило вам сканирование. Если у вас возникнут какие-либо вопросы, обращайтесь к нам напрямую. Любые технические вопросы отправляйте по адресу [email protected] Для получения информации о продажах или ценах обращайтесь по адресу [email protected]
