Применение 3D-сканера FreeScan UE метрологического класса в процессе обследования трубопроводов для транспортировки энергоносителей

Трубопроводы для транспортировки энергоносителей (например, нефти и газа) пересекают различные страны, выступая «кровеносными сосудами» промышленности. С течением времени трубопроводы могут подвергаться коррозии, а также механическим повреждениям в виде вмятин и царапин. Надзорные органы требуют проведения периодических проверок и оценки состояния трубопроводов для организации необходимого техобслуживания, ремонта или модернизации. В этой связи особую важность приобретают эффективные и точные методы их обследования.

Как правило, обследование таких трубопроводов выполняется методом неразрушающего контроля с использованием точных приборов (например, штангенглубиномеров) и ультразвуковых дефектоскопов. В последние годы в качестве метода неразрушающего контроля состояния таких трубопроводов все чаще применяется 3D-сканирование.

Сложности, возникающие при обследовании трубопроводов для транспортировки энергоносителей

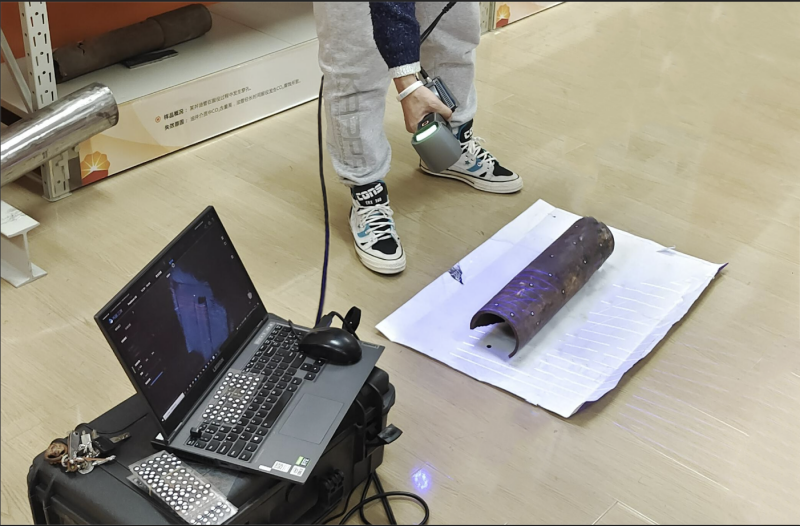

Сканирование фрагмента трубопровода со следами коррозии сканером FreeScan UE

Преимущества прецизионного метода 3Dобследования

• Эффективность: традиционные методы обследования труб требуют серьезной квалификации и могут занимать длительное время. Напротив, для работы с простым 3D-сканером оператору не нужны специальные навыки, ведь этот инструмент сможет освоить даже новичок. Сканер FreeScan UE позволяет быстро получить полные данные обо всей поверхности трубы, учтя все важные детали.

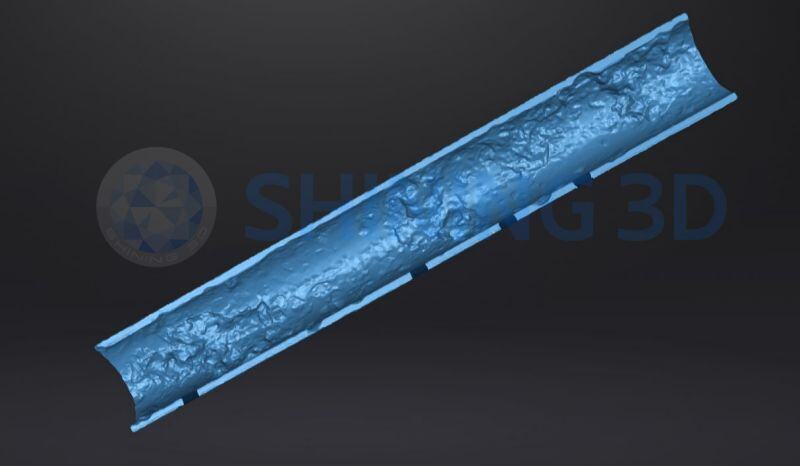

3D-данные по коррозии трубопровода

• Портативность и возможность работы с разными материалами: благодаря небольшому весу (всего 750 г) со сканером FreeScan UE можно длительное время работать вручную или же взять с собой на трассу трубопровода. В числе дополнительных преимуществ — распознавание материалов, имеющих самые разные свойства поверхности (например, черный цвет или высокая светоотражающая способность).
• Точность: высокая точность и стабильная воспроизводимость результатов FreeScan UE позволяют получать достоверные данные. При погрешности линейных измерений не более 0,02 мм и объемных измерений не более 0,02 мм + 0,04 мм/м FreeScan UE идеально соответствует требованиям, предъявляемым к обследованию трубопроводов.

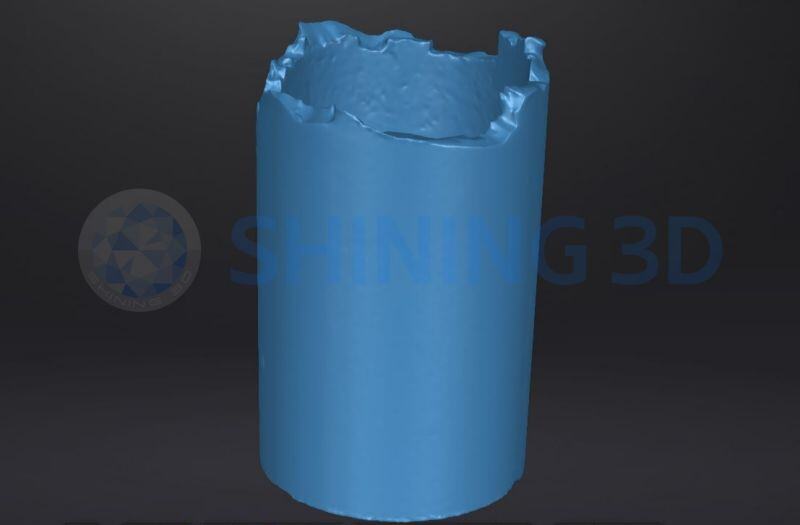

3D-представление излома трубы

FreeScan UE также имеет режим однолинейного сканирования для обследования небольших каверн и прочих сложных дефектов. При этом лазерный луч фокусируется на узкой линии, что позволяет получать данные с высоким разрешением даже для очень небольших дефектов.

• Совместимость с приложениями для обработки 3D-данных: получаемые при помощи FreeScan UE данные можно одним нажатием кнопки импортировать в различное программное обеспечение для обработки 3Dданных. В нашем примере для оценки глубины точечной коррозии, ширины трещин и прочих ключевых характеристик дефектов использовалось ПО Geomagic Control X. Это позволило получить основной объем данных для оценки дефектов, выполнения ремонта и последующих обследований.

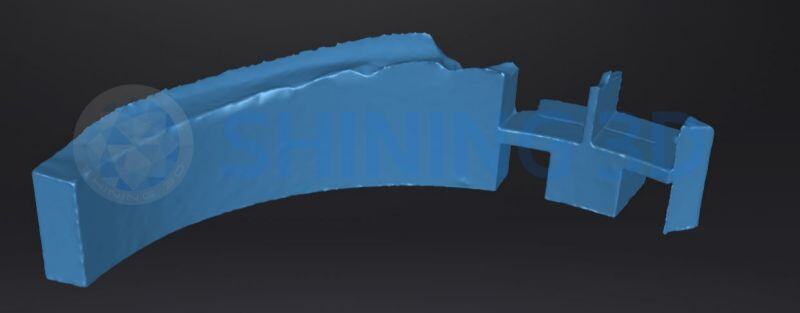

3D-данные по толщине стенки трубопровода

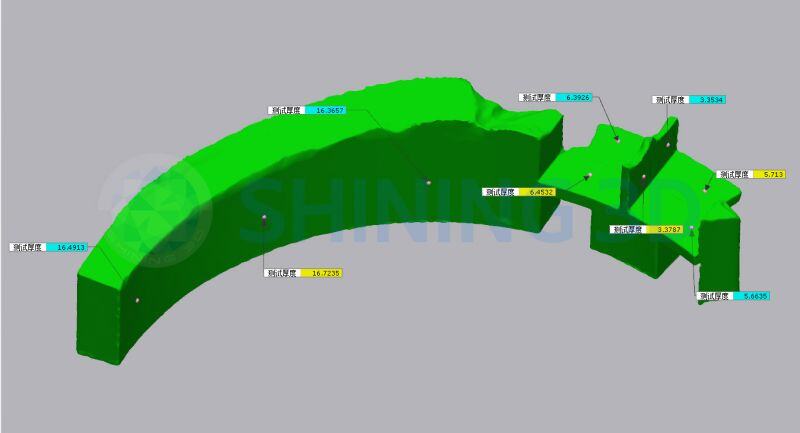

Измерение толщины стенки

Заключение
