FreeScan Trak Nova помогает создавать высокоточные 3D-модели для исследования электрических самолетов в Ахенском университете прикладных наук

Из этой статьи вы узнаете, как Ахенский университет прикладных наук использует систему FreeScan Trak Nova от SHINING 3D для создания сверхточных 3D-моделей самолетов Pipistrel Velis Electro в рамках передовых аэроакустических и аэродинамических исследований.

История проекта

В основе инноваций в сфере авиации, внедряемых Ахенским университетом прикладных наук, лежит обеспечение прецизионности. В рамках новаторского исследовательского проекта, финансируемого Министерством транспорта Северного Рейна-Вестфалии, университет использует полностью электрический самолет Pipistrel Velis Electro для изучения возможностей оптимизации воздушных винтов, направленных на улучшение аэроакустики, аэродинамики и конструктивных характеристик.

Летная школа в Аахене

Задача исследования

Для моделирования и доработки конструкции винта исследователям Ахенского университета прикладных наук потребовалась точная 3D-модель всего самолета, каждого угла лопасти винта и даже крыльев и закрылков в нескольких положениях.

Решение: 3D-сканирование с высоким разрешением

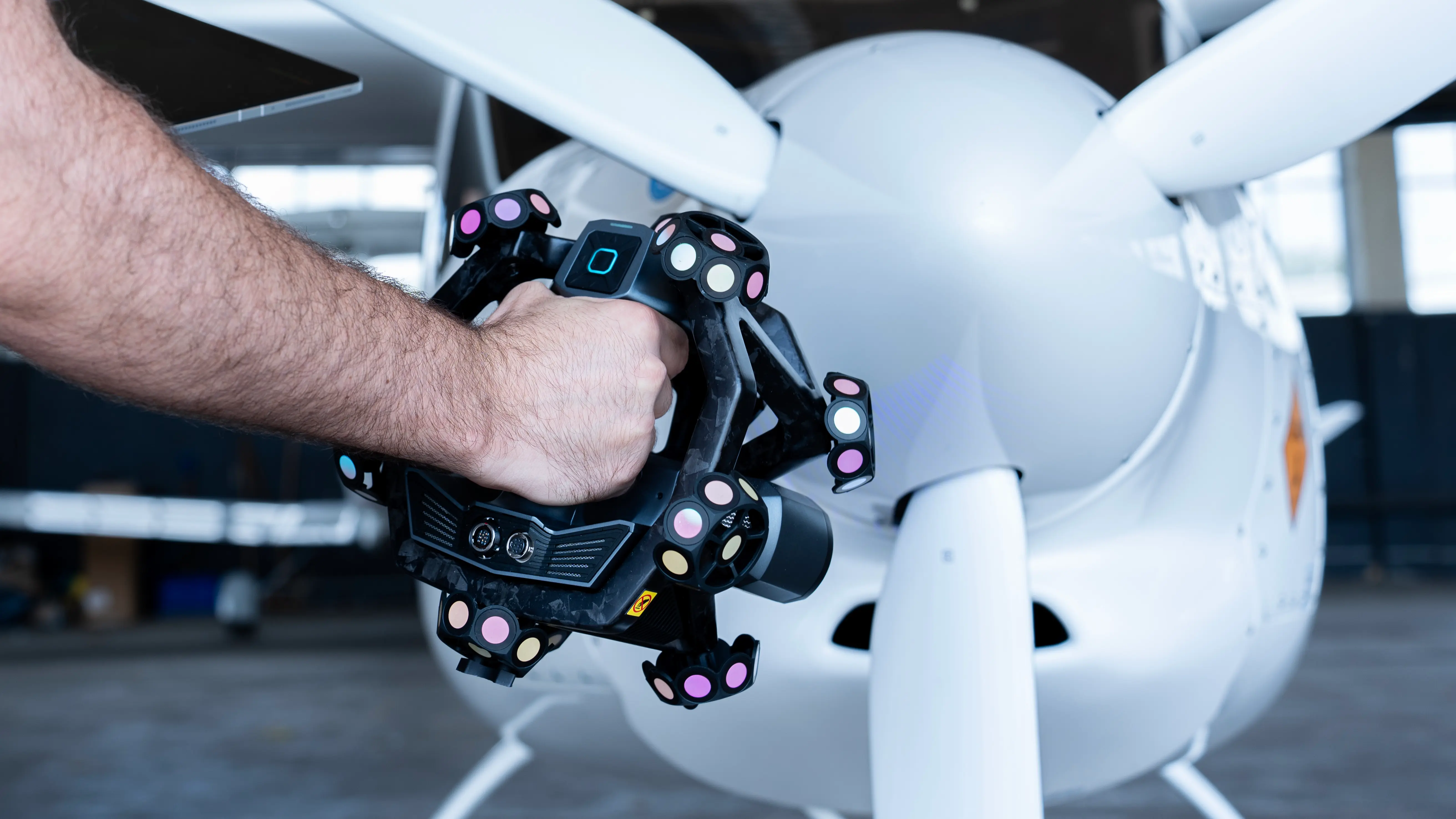

С этой целью Ахенский университет прикладных наук в сотрудничестве с SHINING 3D и AESUB выполнил 3D-сканирование высокого разрешения с использованием FreeScan Trak Nova. Благодаря сочетанию ручного лазерного сканера с оптическим трекером система FreeScan Trak Nova обеспечивает исключительную гибкость и точность до 0,02 мм без маркеров или громоздких кабелей.

3D-сканирование фюзеляжей самолетов

Беспроводная конструкция системы, рассчитанная на применение в полевых условиях, позволила исследователям свободно перемещаться вокруг самолета, фиксируя каждую деталь фюзеляжа, винта, крыльев и закрылков в различных конфигурациях. Подобная мобильность оказалась крайне важна для такого крупного объекта, обеспечивая быструю и эффективную фиксацию данных с каждого угла.

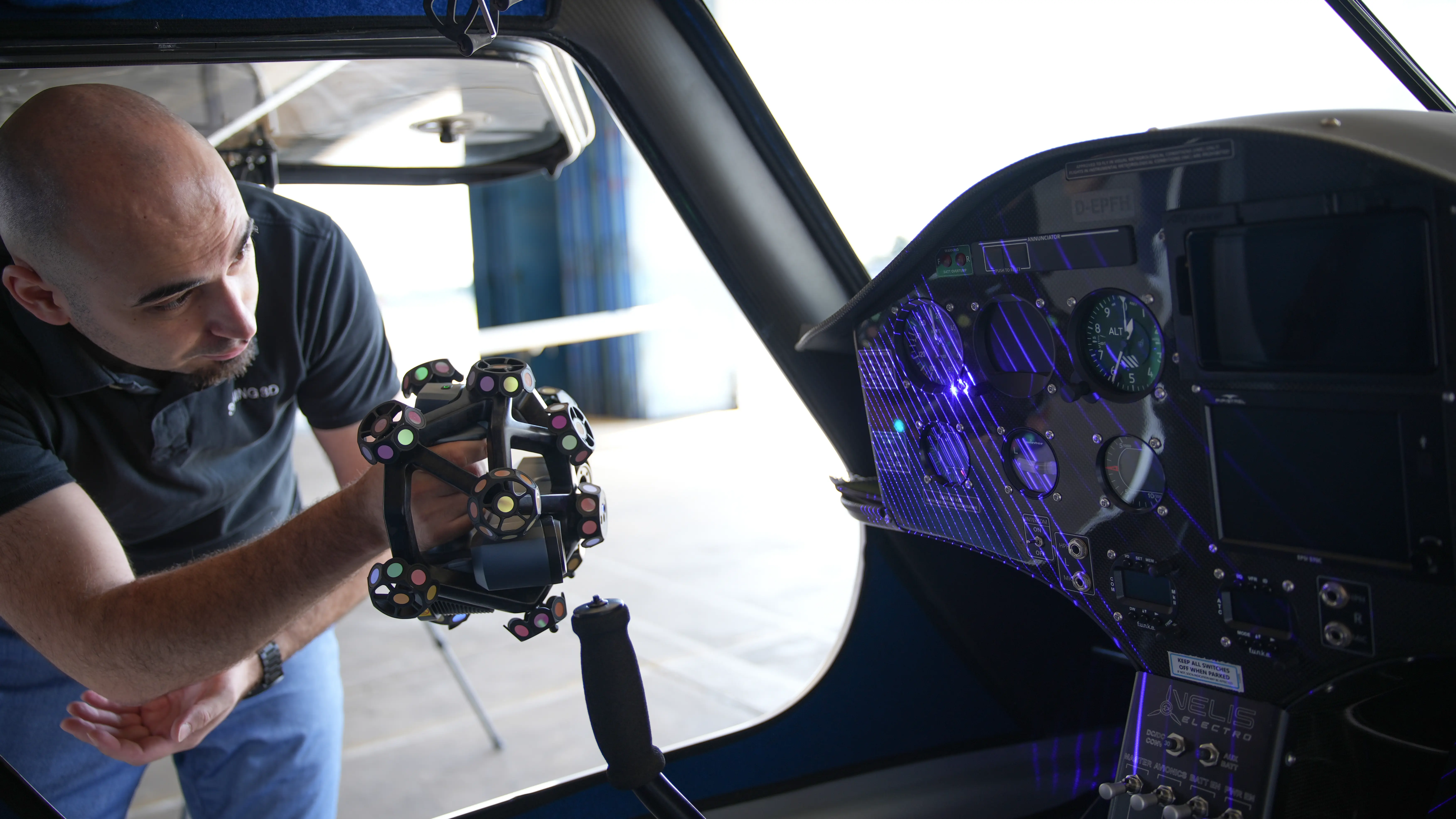

3D-сканирование интерьера самолета

Интеграция с системами CAD и моделирования

После завершения сканирования данные о самолете были беспрепятственно загружены в программное обеспечение для CAD и моделирования, включая PropCODE (собственное программное обеспечение Ахенского университета прикладных наук) и стандартные отраслевые инструменты CFD.

Основные преимущества

Одним из ключевых преимуществ 3D-сканирования и оцифровки с помощью FreeScan Trak Nova является возможность создания точной цифровой модели самолета. Этот цифровой двойник не только обеспечивает прецизионное моделирование, но и позволяет исследователям отслеживать любые физические изменения с течением времени, что помогает сохранять точность при выполнении последующих испытаний, контроля или перепроектирования.

Благодаря этой возможности исследовательская группа Ахенского университета прикладных наук может без труда проверять соответствие реального самолета его цифровой модели на любом этапе, что позволит ей отслеживать производительность, проверять улучшения и продолжать разрабатывать новые решения для рациональной эксплуатации самолета без необходимости повторных физических испытаний.
