FreeScan Omni

Автономное метрологическое решение для 3D-сканирования

  • Полный рабочий процесс на устройстве
  • Автономный и беспроводной
  • Cертифицированный PTB-софт модуль 3D-инспекции
  • Несколько режимов, высокая производительность
Получить бесплатную демонстрацию

Мобильная инспекция объектов

FreeScan Omni революционизирует портативную 3D-метрологию благодаря встроенной функции инспекции и беспроводному автономному дизайну. От контроля производства, метрологических измерений в лаборатории до полевых работ — FreeScan Omni демонстрирует стабильную производительность в любых условиях.
Автономный и беспроводной

Автономный и беспроводной

Сканирование и осмотр на сканере

Сканирование и контроль на устройстве

Сертифицированный модуль инспекции

Сертифицированный модуль инспекции

Точность метрологического класса

Точность метрологического класса

Интегрированная фотограмметрия на основе видео

Интегрированная фотограмметрия на основе видео

Синий лазер и инфракрасный VCSEL

Синий лазер и инфракрасный VCSEL

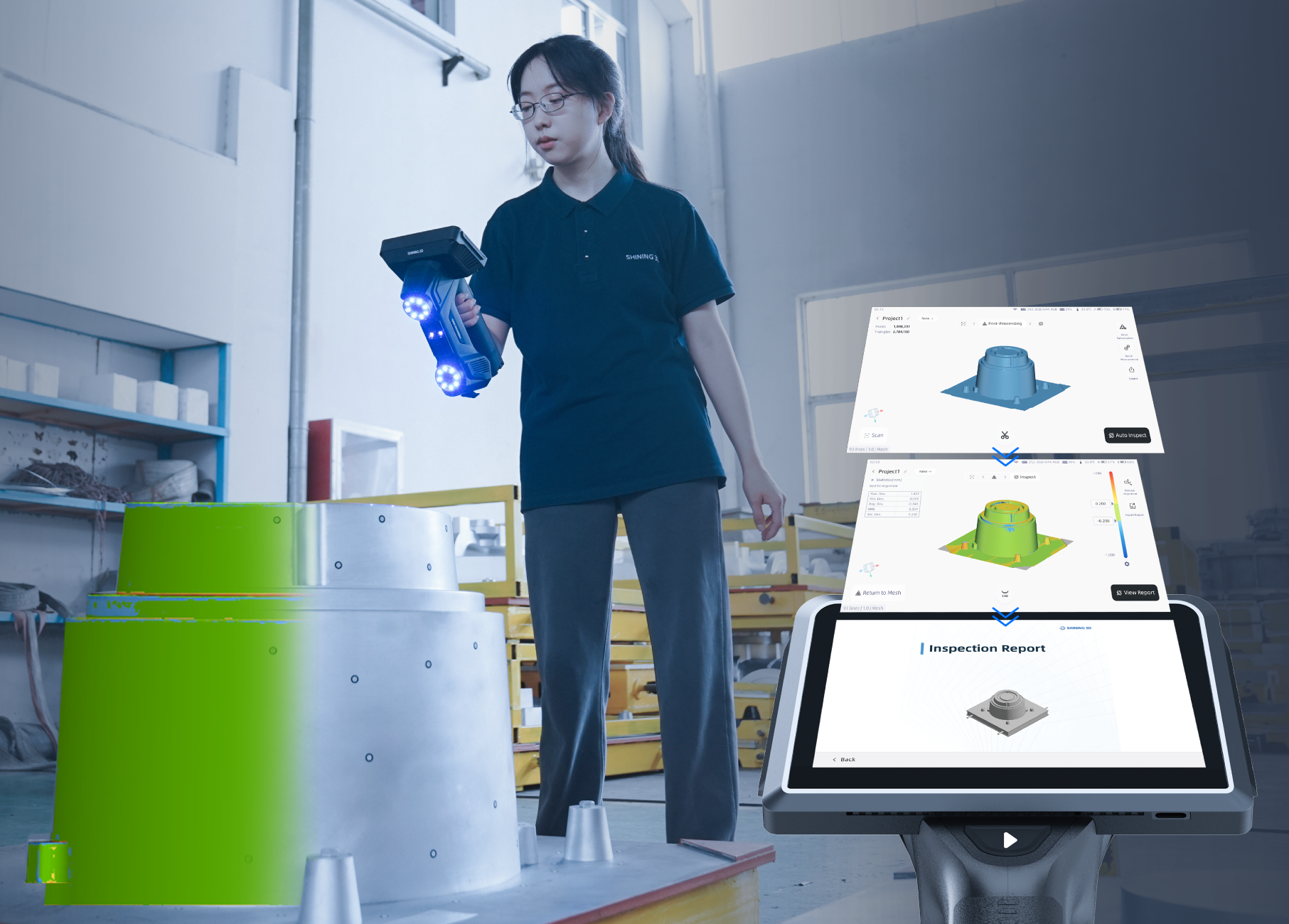

Метрологический контроль на сканере

Метрологическая инспекция непосредственно на сканере

Все этапы работы — от сканирования и создания сетки до инспекции и формирования отчётов — выполняются непосредственно на устройстве. Благодаря предустановленным шаблонам и интуитивно понятному интерфейсу, инженер может просто отсканировать деталь и получить мгновенные, согласованные отчёты. Это делает контроль качества эффективным и масштабируемым.

  • Встроенный сертифицированный PTB-софт

  • Автоматизированная и интуитивная инспекция

  • Простое формирование отчётов и экспорт

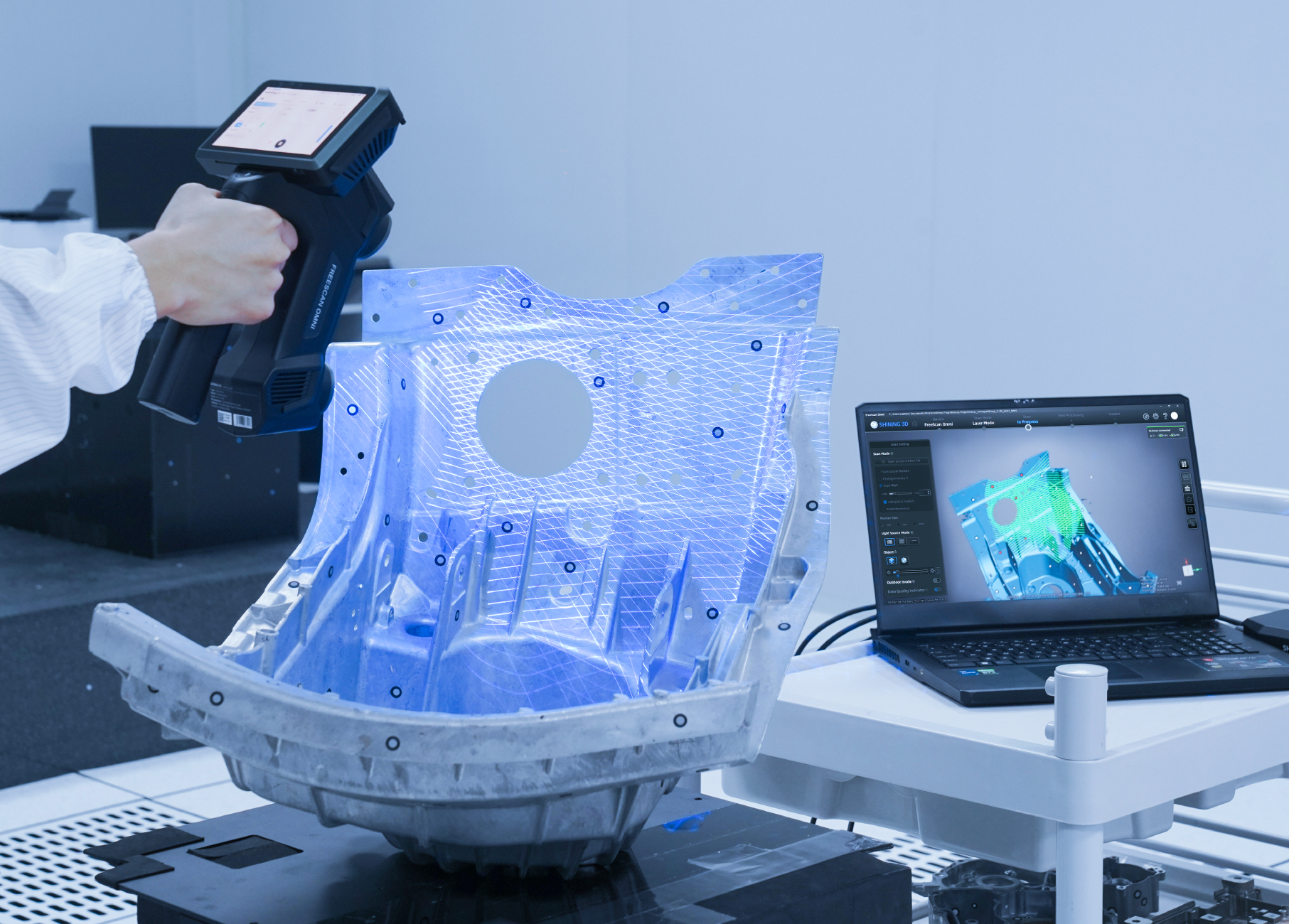

Разработан для контроля качества на месте

Создан для контроля качества на месте

  • Сертифицированная метрологическая точность
    Обеспечивает надёжную объёмную точность 0,02 + 0,03 мм/м для получения стабильных и точных результатов измерений.
  • Сверхпроизводительный процессор
    Система оснащена высокопроизводительным процессором с модулем граничных вычислений, что обеспечивает быстрое 3D-сканирование и обработку данных, значительно повышая эффективность рабочего процесса.

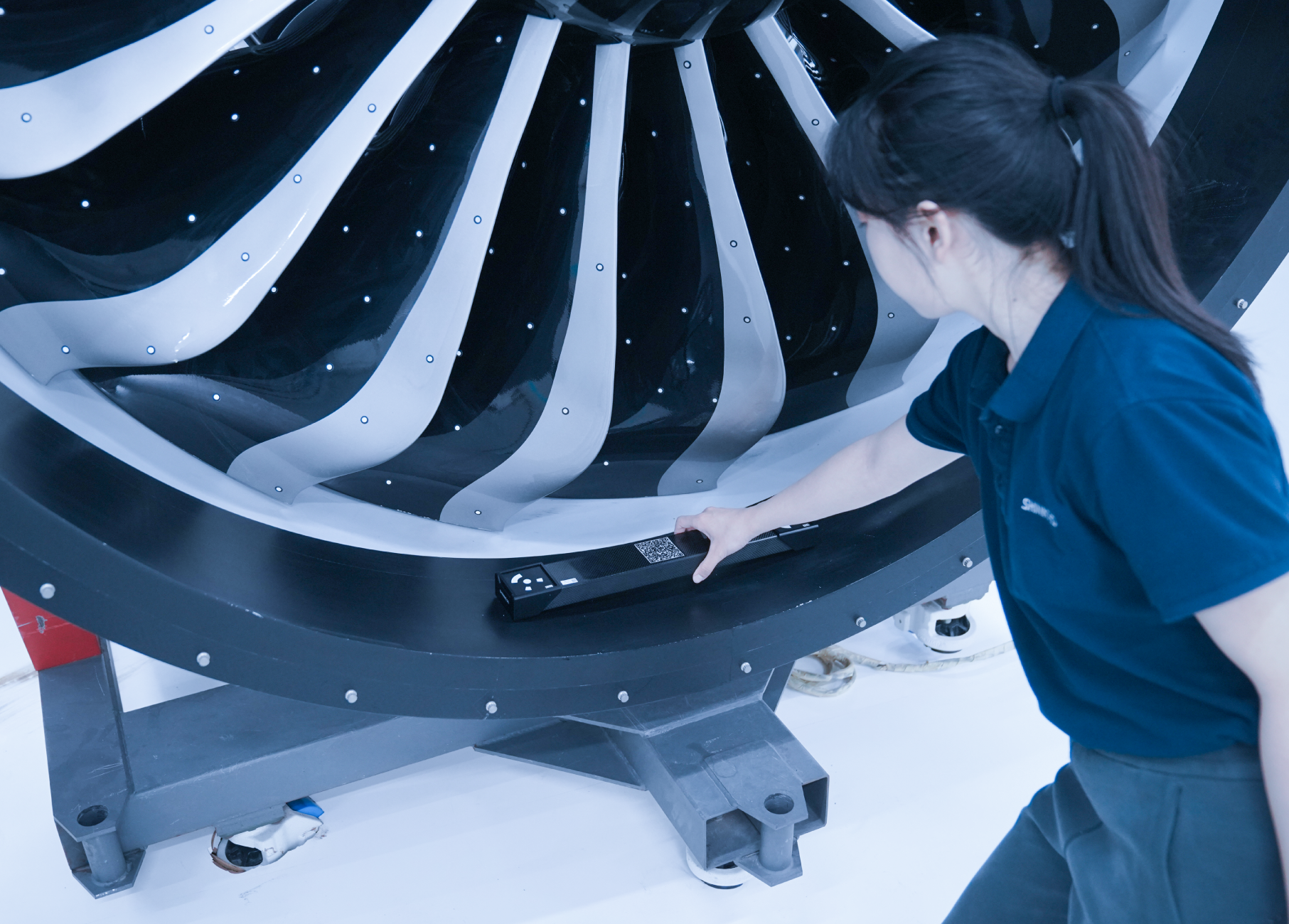

Видеофотограмметрия (VPG)

Фотограмметрия на основе видео (VPG)

FreeScan Omni оснащен запатентованной компанией SHINING 3D фотограмметрией на основе видео (VPG), которая устраняет необходимость в кодированных маркерах. Благодаря интеграции технологии фотограмметрии с калибровочным стержнем, она позволяет в режиме реального времени проверять маркеры с помощью видеозахвата. Это обеспечивает постоянную точность измерения объема и упрощает процесс настройки для эффективного сканирования крупных объектов.

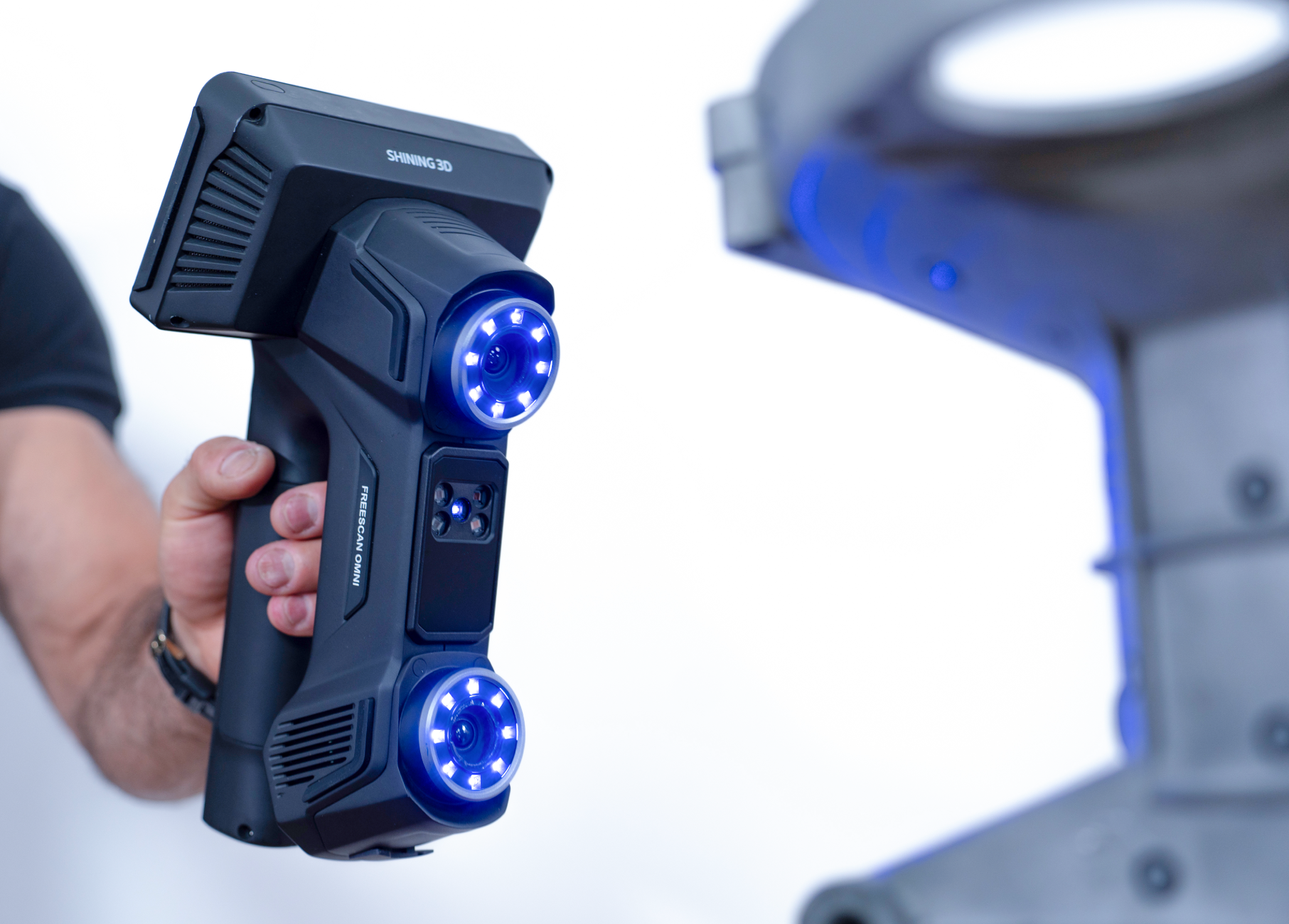

Сила без границ

Мощность без ограничений

FreeScan Omni обеспечивает полностью беспроводную работу, исключая необходимость в кабелях питания и передачи данных. Сканирование, обработка и инспекция выполняются непосредственно на устройстве. Съёмные аккумуляторы позволяют производить их замену без прерывания рабочего процесса.

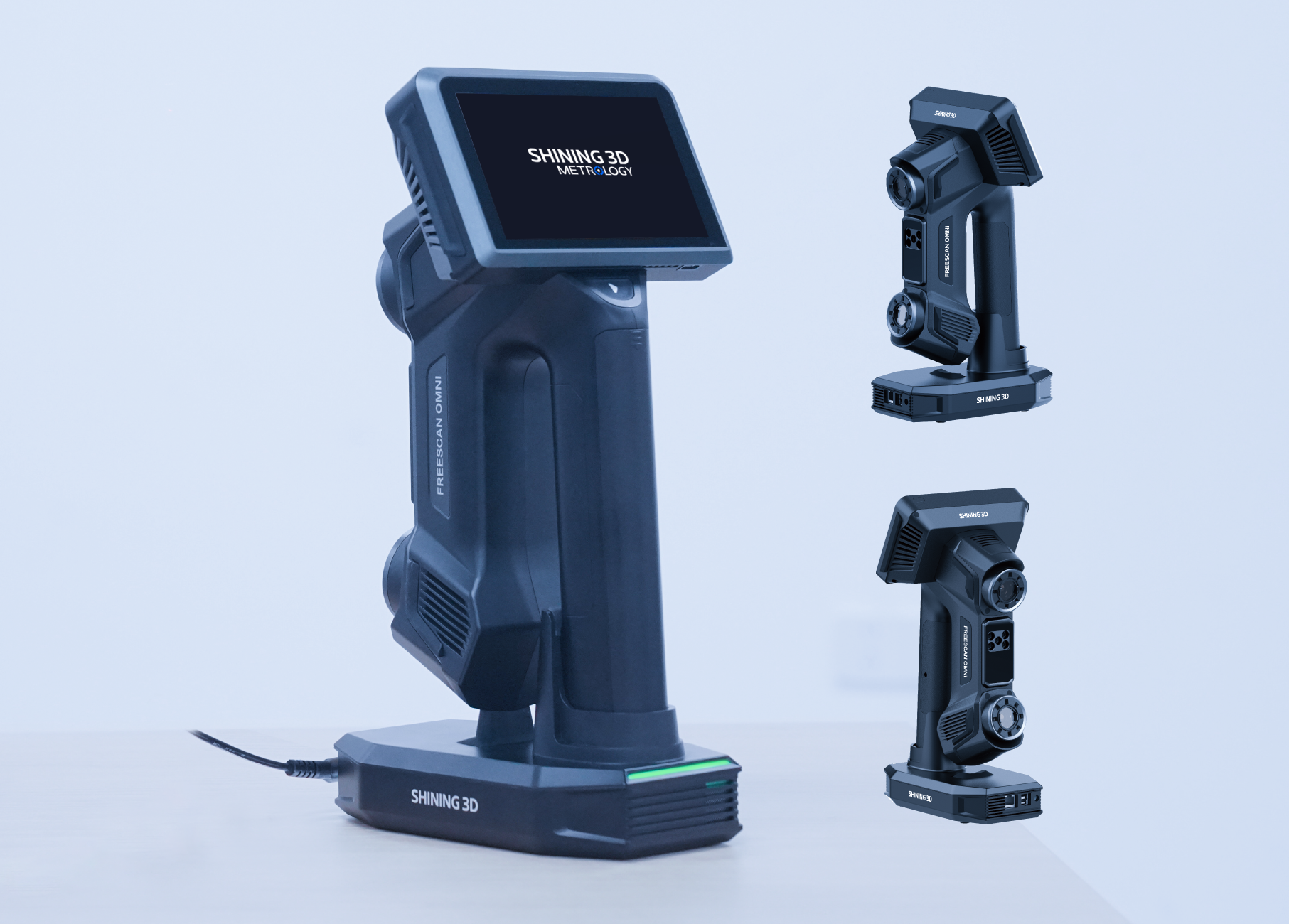

Питание и Wi-Fi в одной док-станции

Питание и Wi-Fi в одно касание

  • Быстрая подзарядка — сканер всегда готов к работе.
  • Автоматическая настройка сети — достаточно подключить один раз.

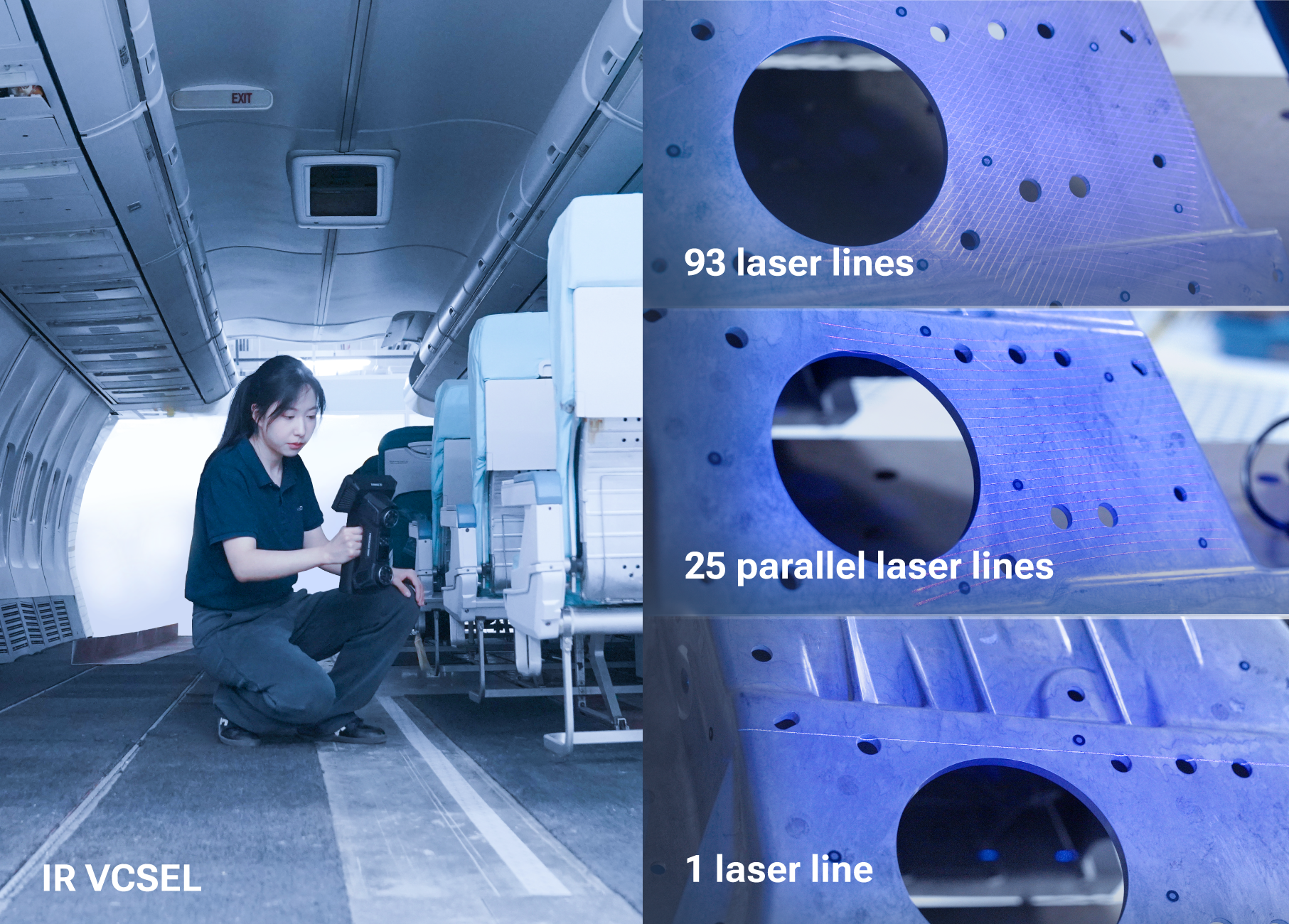

Несколько режимов сканирования для промышленного использования

Несколько режимов сканирования для промышленного применения

  • Высокоскоростной режим сканирования с 93 лазерными линиями для общего сканирования
  • Детализированный режим сканирования с 25 параллельными лазерными линиями
  • Режим сканирования глубоких
    отверстий и поднутрений с 1 лазерной линией
  • Инфракрасный быстрый режим для
    оперативного сканирования без маркеров
Индивидуальная поддержка для ваших нужд1

Охват нашей поддержки

Компания SHINING 3D не просто поставляет устройства - мы предлагаем индивидуальные решения, глобальную поддержку и заботу о вашем успехе. От интуитивно понятных инструментов до выверенной точности - мы здесь, чтобы расширить возможности вашей работы.

Мобильность в инспекции

SHINING 3D METROLOGY (RGB)-反白2





SHINING 3D Metrology выводит высокоточные измерения за пределы изолированных лабораторий прямо на производственный участок и даже дальше, обеспечивая контроль качества в режиме реального времени на каждом этапе производства.

Раскройте наши метрологические решения →

Чего вы можете достичь с помощью наших сканеров

Узнайте, как интеграция наших сканеров в ваш рабочий процесс может повысить эффективность и помочь вам добиться выдающихся результатов.

  • Автомобильная промышленность

    FreeScan Omni отличается исключительной адаптивностью, легко справляясь с широким спектром типов поверхностей, включая высокоотражающие и черные поверхности. Усовершенствованный инфракрасный (ИК) режим еще больше повышает гибкость, позволяя сканировать без маркеров, что делает это решение очень универсальным.

    Узнать больше

  • Строительное машиностроение

    Разработанный для работы в сложных условиях, FreeScan Omni отлично подходит для применения в строительной технике, обеспечивая высокоточное автономное сканирование сложных структурных компонентов, повышая эффективность и точность непосредственно на рабочей площадке.

    Узнать больше

  • Энергия / Тяжелая промышленность

    Этот универсальный сканер, не привязанный к кабелям и ноутбукам, позволяет без труда перемещаться между рабочими местами. Оснащенный 5,5-дюймовым сенсорным экраном и перезаряжаемыми батареями, он обеспечивает удобное и рациональное сканирование на месте.

    Узнать больше

  • Общее производственное оборудование

    В отрасли производства общего оборудования FreeScan Omni обеспечивает высокоточное автономное сканирование сложных деталей машин, упрощая контроль качества и ускоряя процессы реверс-инжиниринга, и все это без использования внешних кабелей или ноутбуков.

    Узнать больше

Программное обеспечение FreeScan Omni

Передовое программное обеспечение для бесшовных 3D-измерений

Модуль 3D-инспекции

Модуль 3D-инспекции

Интегрированный модуль SHINING3D Inspect в автономном устройстве обеспечивает мгновенные, высококачественные результаты выездной инспекции.

Отображение данных о сетке в режиме реального времени

Отображение данных о сетке в режиме реального времени

Отображение данных сетки в режиме реального времени во время процесса сканирования, что повышает качество изображения и экономит время на последующее создание сетки.

Распознавание особенностей ИИ

Распознавание ИИ

Интеллектуальное определение границ обеспечивает быстрое и точное сканирование и измерение круглых и квадратных отверстий, предоставляя высокоточные данные об отверстиях.

Фокусировка с высокой детализацией

Фокус с высокой детализацией

При необходимости захватите расширенные данные с высокой детализацией в определенных областях сканирования.

Совместимое программное обеспечение

SHINING3D Inspect
SHINING3D Inspect
для 3D-инспекции
PolyWorks
PolyWorks
Geomagic Control X
Geomagic Control X
BlueStar Mapping
BlueStar Mapping
для создания текстурных карт
geomagic design x
Geomagic Design X

Технические характеристики

  • Высокоскоростное сканирование Включено (в режиме 93 лазерных линий) | VCSEL
  • Высокоточное сканирование Включено (в режиме 25 параллельных лазерных линий)
  • Сканирование глубоких поднутрений Включено (в режиме 1 лазерная линия)
  • VPG Включена (не требуются кодированные метки)
  • Точность 0,02 мм
  • Объемная точность 0,02 + 0,03 мм/м
  • Объемная точность с фотограмметриейна основе видео 0,02 + 0,015 мм/м
  • Скорость сканирования 7 619 000 точек/с
  • Разрешение 0,01 - 10 мм
  • Макс. поле зрения 580 x 650 мм
  • Подключение к док-станции Беспроводное и проводное подключение (оптоволокно)
  • Глубина резкости 830 мм (170 - 1000 мм)
  • Вес нетто ≤ 1,1 кг
  • Сертификаты CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50, TELEC, TiSAX
  • Приемочный тест VDl/VDE 2634 Часть 3 (сертифицировано в лаборатории точности ISO 17025)
Скачать брошюру

Наша экспертиза — ваше преимущество

20

лет опыта

500

патентов

200

3D-сканеров проданы в мире

  • Брэдли Джек

    Сегодня мы протестировали FreeScan Omni, пройдя через весь рабочий процесс - от сканирования детали, ее проверки до создания готового отчета о проверке для менеджеров и клиентов. Все работало безупречно. Что действительно выделяется, так это то, что весь процесс встроен в сам сканер, и все делается в одном месте, прямо на устройстве.

    Брэдли Джек,

    Zero3D

  • Доктор Кристиан Хёль

    Я действительно впечатлен тем, что портативное устройство обладает вычислительной мощностью для сканирования и выдачи результатов прямо на месте. Это невероятно удобно, не нужно снова и снова обращаться к компьютеру для анализа. Это просто работает. Просто и эффективно.

    Доктор Кристиан Хёль,

    Sparkel GmbH

  • Тимми Шрамм

    Что мне очень нравится в FreeScan Omni, так это встроенный модуль проверки, включая отчетность, прямо из коробки. Это делает весь процесс невероятно простым. Благодаря цветовой карте можно мгновенно определить, соответствует ли деталь спецификации. Это намного быстрее и оптимизированнее, чем традиционные рабочие процессы.

    Тимми Шрамм,

    OKM 3D

Часто задаваемые вопросы

  • Как долго автономной работы FreeScan Omni?

    Для работы FreeScan Omni требуется 4 батареи. В комплект поставки входят 8 перезаряжаемых батарей, что позволяет непрерывно сканировать до 1 часа на комплект. Благодаря возможности горячей замены батарей вы можете заменить их, не выключая устройство, что обеспечивает бесперебойное сканирование.

  • Будет ли модуль SHINING3D Inspect постоянно поддерживаться и обновляться после приобретения Omni?

    Да, компания SHINING 3D будет постоянно поддерживать и обновлять программное обеспечение SHINING 3D Inspect, добавлять новые функции и улучшения, обеспечивая сохранение мощности и актуальности программного обеспечения. Все клиенты FreeScan Omni будут получать эти обновления.

  • Помимо наличия SHINING3D Inspect в Omni, вы получите доступ и к настольной версии?

    Да, FreeScan Omni поставляется с полной версией программы SHINING 3D Inspect в комплекте. Она доступна не только на самом сканере, но и в виде настольного приложения, позволяющего создавать шаблоны проверок или использовать ее в качестве отдельного инструмента проверки.

  • Как обеспечивается высокая точность при сканировании больших объектов?

    В комплект поставки FreeScan Omni входит проверенная масштабная линейка, интегрированная с технологией фотограмметрии на основе видео от SHINING 3D для проверки маркеров в режиме реального времени, которая также может использоваться многократно для повышения общей точности сканирования крупных объектов.

  • Есть ли другой способ сканирования и обработки данных, кроме как непосредственно на самом Omni?

    FreeScan Omni - это автономное устройство, но оно также может работать с нашим настольным программным обеспечением FreeScan Omni, обеспечивая более мощные возможности сканирования и множество функций для обработки данных. С помощью FreeScan Omni вы можете осуществлять потоковое сканирование на рабочем столе, управлять несколькими проектами, плавить разрешения и использовать различные инструменты для редактирования данных - и все это с настраиваемыми параметрами в соответствии с вашими потребностями.

  • Поддерживает ли SHINING3D Inspect облачную лицензию?

    Лицензия привязана к конкретному ноутбуку. Если вы хотите использовать ее на другом устройстве, вам потребуется помощь службы поддержки SHINING 3D для переноса лицензии.
