FreeScan Trak ProW

Беспроводная оптическая координатно-измерительная система с большим объёмом сканирования

  • Беспроводное сканирование без маркеров
  • Макс. расстояние отслеживания до 8.6 м & Макс. объём сканирования до 206,7 м³
  • Фотограмметрия на основе видео (VPG)
  • Совместимость с щупом FreeProbe (Опционально)
Получить бесплатную демонстрацию

Интеллектуальное отслеживание, большой рабочий объем

FreeScan Trak ProW обладает увеличенным диапазоном отслеживания и впечатляющим расширенным объемом сканирования, что делает его идеальным решением для масштабных задач 3D-измерений. Благодаря беспроводной работе и поддержке банка питания он обеспечивает беспрецедентную свободу и гибкость.
Сканирование без маркеров

Сканирование без маркеров

FreeTrak W динамически отслеживает сканер TE25W, используя его следящие мишени, что избавляет от необходимости вручную размещать маркеры на сканируемом объекте.

Значок скорости быстрого сканирования

Быстрое сканирование

FreeScan Trak ProW позволяет быстро и плавно выполнять задачи сканирования со скоростью до 5 500 000 точек/с.

Исключительная точность

Исключительная точность

FreeScan Trak ProW обеспечивает результаты сканирования метрологического класса с исключительной точностью.

3 режима для универсального применения

3 режима для универсального применения

TE25W имеет 3 режима сканирования: Высокоскоростное сканирование, Детальное сканирование, Сканирование глубоких отверстий.

Сверхширокий диапазон измерений FreeScan Trak ProW

Сверхширокий измерительный диапазон

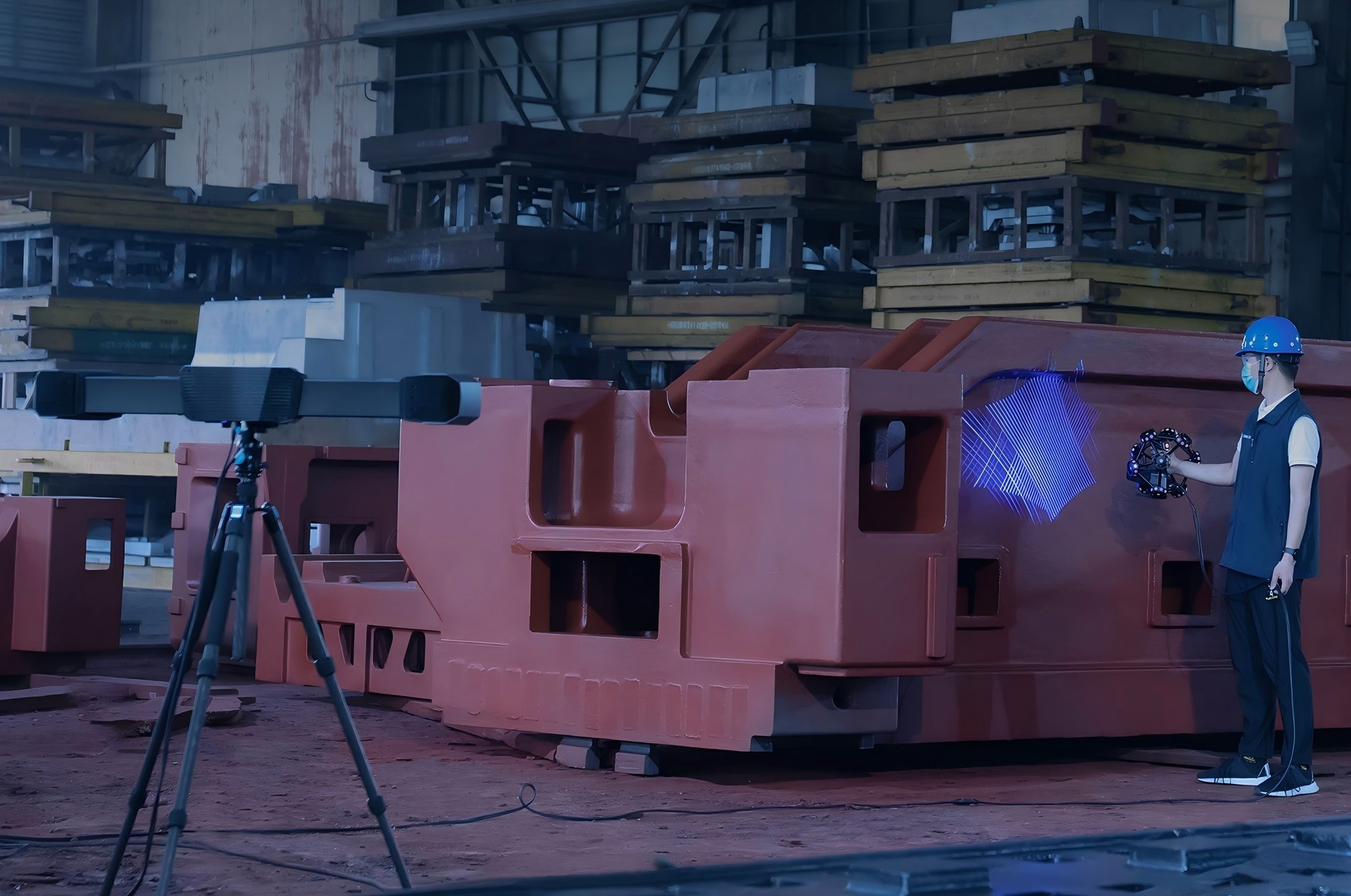

FreeScan Trak ProW обладает революционным дизайном с дальностью трекинга до 8,6 м и расширяет объём сканирования до 206,7 м³, что значительно сокращает необходимость в перемещении устройства* при работе с крупными объектами.



*(1)Перемещение устройства — техника, при которой трекер переставляют для увеличения рабочей зоны. Включает в себя измерение эталонной геометрии (особенностей) в одной позиции, затем перемещение устройства и повторное измерение с тех же особенностей. Точки особенностей служат связующим звеном между новой позицией устройства и исходной системой координат, позволяя сохранять единую систему отсчёта.

Беспроводное сканирование freescan trak prow

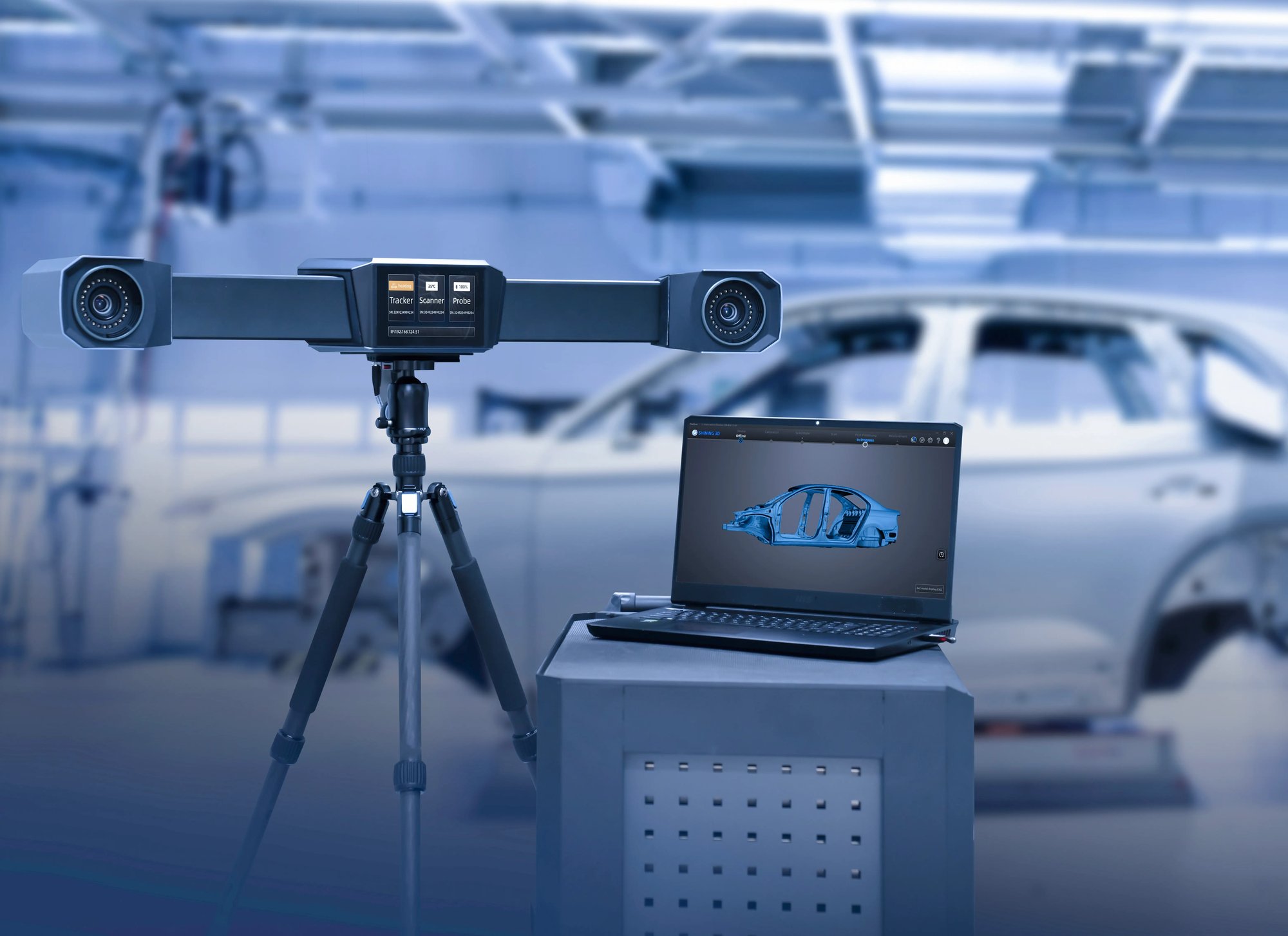

Беспроводное сканирование, где бы вы ни были

Благодаря работе от аккумулятора система устраняет ограничения от кабелей, обеспечивая невероятную свободу и гибкость. Увеличенный радиус отслеживания и расширенная зона сканирования делают её идеальным решением для масштабных измерительных задач.

  • Встроенные вычислительные модули
  • Встроенные беспроводные модули
  • Удобная схема питания
  • Экран с отображением в реальном времени
Отсутствие сканирования маркеров

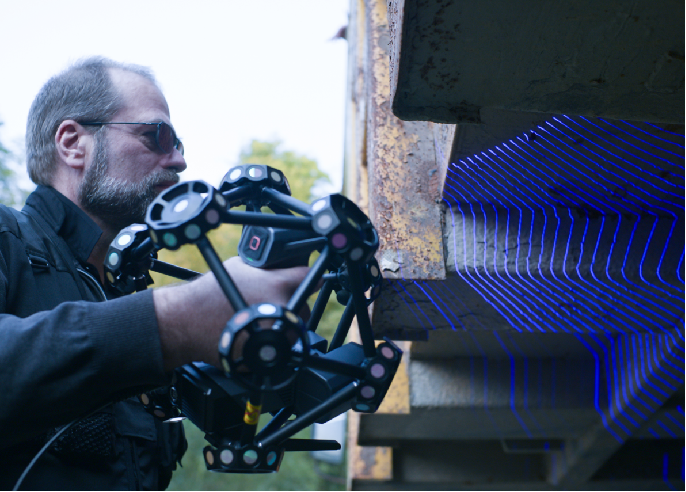

Сканирование без маркеров с высокой скоростью

FreeTrak W обеспечивает распознавание и позиционирование сканера TE25W в реальном времени, исключая необходимость в маркерах. Это повышает эффективность сканирования, упрощает рабочий процесс и обеспечивает быстрый сбор данных со скоростью до 5 500 000 точек в секунду.

VPG

Фотограмметрия на основе видео (VPG)

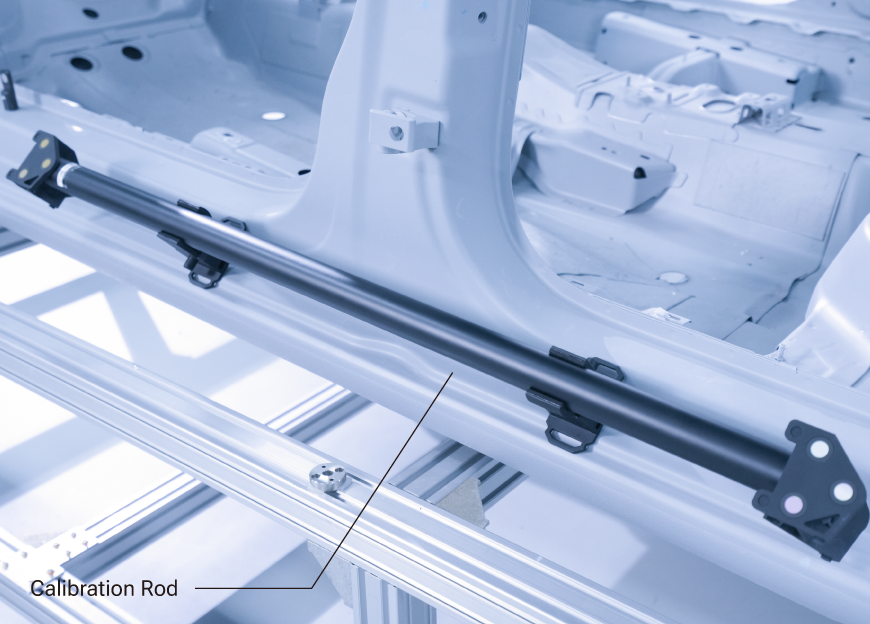

FreeScan Trak ProW оснащён запатентованной фотограмметрией SHINING 3D на основе видео, которая устраняет необходимость наклейки кодированных меток. Интеграция технологии фотограмметрии с калибровочным жезлом позволяет проводить проверку маркеров в реальном времени через видеозахват, обеспечивая стабильную объёмную точность и упрощая настройку для сканирования крупных объектов.

Серия FreeProbe

Серия FreeProbe (опционально)

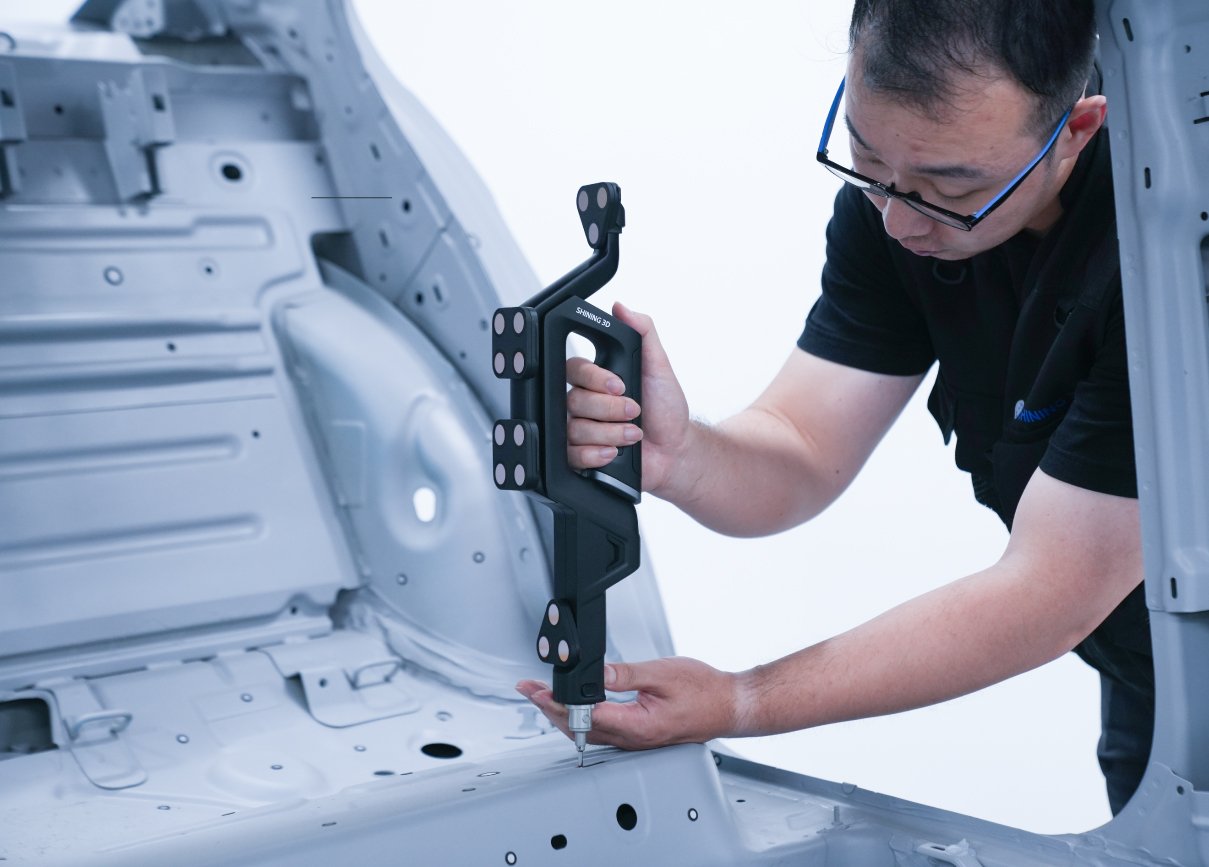

Линейка FreeProbe, разработанная для быстрых измерений и проверок в цехах, позволяет получать точные геометрические данные без создания сетки. Она идеально подходит для скрытых областей, до которых не могут добраться сканеры, обеспечивая сбор данных с высокой точностью.

Профессиональный набор для метрологии

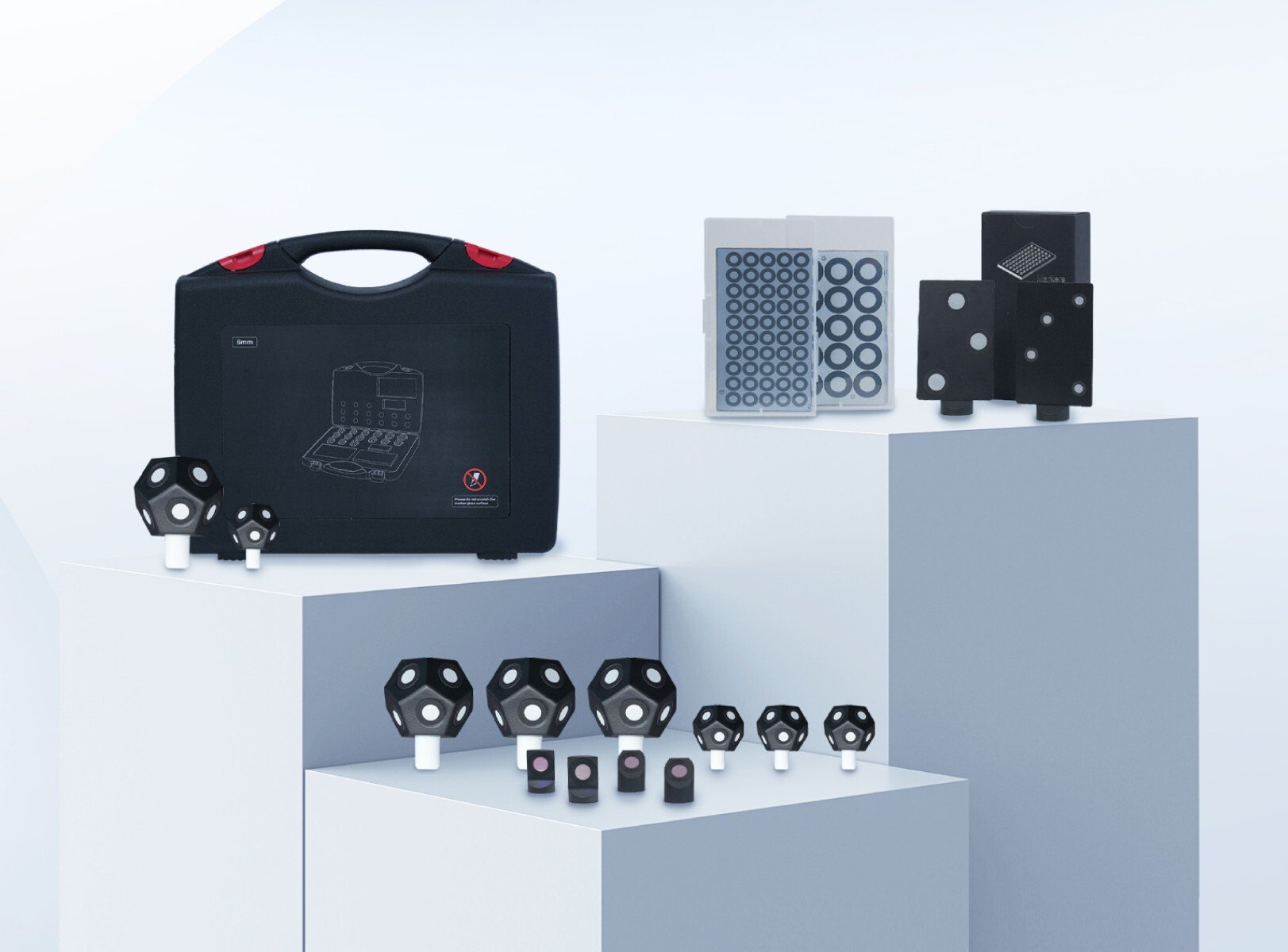

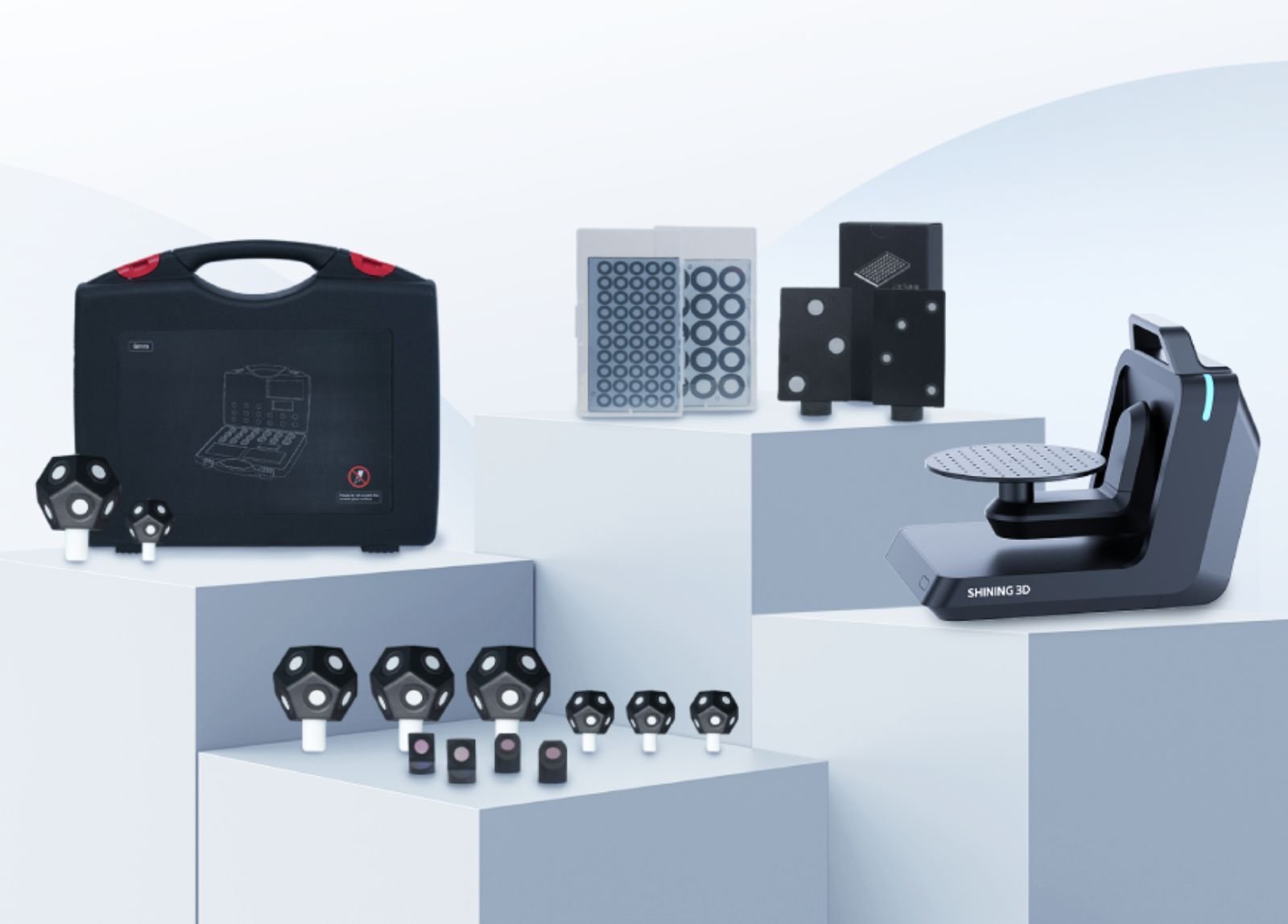

Набор аксессуаров для метрологии

Набор аксессуаров для метрологии идеально подходит для оптической координатно-измерительной системы и обеспечивает стабильное и точное отслеживание с различными вариантами маркеров для сканирования больших и сложных объектов.

Индивидуальная поддержка для ваших нужд1

Охват нашей поддержки

Компания SHINING 3D не просто поставляет устройства - мы предлагаем индивидуальные решения, глобальную поддержку и заботу о вашем успехе. От интуитивно понятных инструментов до выверенной точности - мы здесь, чтобы расширить возможности вашей работы.

Мобильность в инспекции

SHINING 3D METROLOGY (RGB)-反白2





SHINING 3D Metrology выводит высокоточные измерения за пределы изолированных лабораторий прямо на производственный участок и даже дальше, обеспечивая контроль качества в режиме реального времени на каждом этапе производства.

Раскройте наши метрологические решения →

Чего вы можете достичь с помощью наших сканеров

Узнайте, как интеграция наших сканеров в ваш рабочий процесс может повысить эффективность и помочь вам добиться выдающихся результатов.

  • Механическая инженерия / Другие транспорты

    Оснащенный тремя выбираемыми лазерными режимами и функцией высокоскоростного сканирования, FreeScan Trak ProW обеспечивает эффективный и точный сбор данных как в помещении, так и на открытом воздухе. Это делает его отличным выбором для детального сканирования частей корпуса и железнодорожных путей, а также для проведения инспекций и проектов обратного проектирования.

    Узнать больше

  • Энергия / Тяжёлая промышленность / Коммунальные услуги

    Динамическое отслеживание позволяет сканеру выполнять точное сканирование без использования маркеров. Эта система поддерживает максимальное расстояние слежения до 8,6 м, покрывая площадь одной станции до 206,7 м³. Такой большой охват делает ее идеальной для сбора масштабных и точных данных, что идеально для таких задач, как проверка водяных турбин и нефтяных буровых долот для обнаружения деформаций и повреждений.

    Узнать больше

  • Автомобильная промышленность

    FreeScan Trak ProW с тремя лазерными режимами способен эффективно сканировать как плоские поверхности, так и сложные детали. В сочетании с мощным программным обеспечением он является отличным инструментом для анализа деформаций поверхности и точного измерения отверстий в листовом металле и других компонентах.

    Узнать больше

Программное обеспечение FreeScan Trak

Визуализация качества данных в режиме реального времени

Визуализация качества данных в режиме реального времени

Пользователи могут получить доступ к качеству отсканированных маркеров во время фотограмметрии на основе видео и проверить полноту данных во время сканирования.

Интеллектуальное разрешение

Интеллектуальное разрешение

Устройство автоматически регулирует разрешение сетки в зависимости от кривизны объекта, обеспечивая более четкую и детализированную геометрию.

Рспознавание объектов с помощью ИИ

Распознавание объектов с помощью ИИ

Интеллектуальное обнаружение границ объектов позволяет быстро и точно сканировать и измерять круглые и квадратные отверстия, предоставляя данные высокой точности.

Модуль инспекции

Модуль инспекции

Интегрированный Модуль инспекции, сертифицированный
немецким Федеральным физико-технический институтом, для
надежного и качественного контроля.

Совместимое программное обеспечение

Geomagic Control X
Geomagic Control X
Polyworks
Polyworks
geomagic design x
Geomagic Design X
BlueStar Mapping
BlueStar Mapping
для создания текстурных карт

Технические характеристики

  • Точность 0,023 мм
  • Разрешение 0,01 ~ 10 мм
  • Объёмная точность (в зависимости от расстояния до калибровочного жезла) 15.6 m³: 0,046 мм; 45 м³: 0,063 мм; 76 м³: 0,088 мм; 128 м³: 0.127 мм
  • Объёмная точность c фотограмметрией 0,044 + 0,012 мм/м
  • Скорость сканирования 5 500 000 точек/с
  • Высокоскоростное сканирование Включено (50 лазерных линий)
  • Высокоточное сканирование Включено (7 параллельных лазерных линий)
  • Сканирование глубоких полостей Включено (1 лазерная линия)
  • Вес FreeTrak W: 8,2 кг; TE25W: 1,47 кг
  • Подключение Беспроводное и проводное (Оптоволокно)
  • Сертификаты CE, FCC, ROHS, WEEE, KC, FDA, UKCA,
    IP50, TELEC, TiSAX
  • Приемочный тест VDl/VDE 2634 Part3 (сертифицировано в
    ISO 17025 сертифицированная лаборатория точности)
Скачать брошюру

Наша экспертиза — ваше преимущество

20

лет опыта

500

патентов

200

3D-сканеров проданы в мире

  • ЯН ЭГУИ КОСТА

    Технология 3D-сканирования SHINING 3D позволяет нам работать с точностью и эффективностью, обеспечивая максимальное приближение к совершенству... Дело не только в технологии. Речь идет о точности, мастерстве и сохранении истории. С помощью правильных инструментов и правильных партнеров мы сможем выйти на новый уровень, оставаясь верными своему наследию".

    ЯН ЭГУИ КОСТА,

    Джулия Авто

    Смотреть на YouTube

Часто задаваемые вопросы

  • Как можно увеличить объем сканирования?

    Объем сканирования FreeScan Trak ProW можно расширить двумя способами. Первый способ предполагает использование глобальных маркеров для регистрации координат, что позволяет Trak ProW свободно перемещаться, сохраняя при этом трекинг до тех пор, пока маркеры остаются видимыми. Второй способ заключается в использовании системы мульти-Trak ProW, поставляемой компанией SHINING 3D, которая позволяет увеличить объем сканирования за счет интеграции нескольких устройств слежения.

  • Для чего используется FreeProbe 2 Pro?

    FreeProbe 2 Pro - это оптическое измерительное устройство для КИМ, которое отличается портативностью и работает в пределах всего объема отслеживания. Он особенно полезен для измерения областей, до которых сканер не может добраться, например, загроможденных или труднодоступных участков, поскольку позволяет выполнять измерения с помощью точных щупов.

  • Есть ли разница в скорости сканирования между проводным и беспроводным режимами?

    Проводной и беспроводной режимы имеют эквивалентную пропускную способность передачи данных в полных рабочих условиях, что обеспечивает стабильную скорость сканирования в обоих режимах.

  • Какие блоки питания или батареи требуются для FreeScan Trak ProW?

    В комплект поставки SHINING 3D входят блоки питания или аккумуляторы. Для трекера Trak ProW рекомендуется аккумулятор V-mount мощностью 155 Вт с портом D-tap, а для сканера TE25W необходим пауэрбанк USB-C мощностью более 100 Вт. За более подробной информацией обращайтесь в нашу службу поддержки.
