Понимание форматов 3D-файлов: полное руководство для дизайнеров, инженеров и энтузиастов

Независимо от того, кто вы — любитель‑изобретатель, инженер, 3D‑художник или энтузиаст сканирования, — понимание форматов файлов поможет вам выбрать подходящие данные для печати, моделирования, контроля качества, визуализации.

Введение: Почему форматы 3D-файлов имеют значение

При работе с 3D-сканированием, моделированием или инспекцией выбранный вами формат файла имеет большее значение, чем вы могли бы ожидать. Почему отсканированная деталь выглядит идеально в одной программе, но теряет детали в другой? Почему одни 3D-файлы можно использовать для проверки или 3D-печати, а другие лучше подходят для САПР или веб-визуализации?

Ответ кроется в форматах 3D-файлов. Каждый формат служит определенной цели в 3D-процессах, от захвата геометрии реального мира до подготовки моделей к печати, контролю или цифровой визуализации. Вот обзор наиболее распространенных форматов и их типичных применений:

Назначение	Рекомендуемый формат(ы)	Примечания
3D-сканирование	ASC / PLY / LAS	ASC для исходных данных, PLY или LAS для детальных облаков точек
3D-печать	STL / 3MF	STL для простоты, 3MF для полноцветной печати
Инженерное проектирование	STEP / Parasolid / IGES	Сохранение замысла и параметрических данных
Контроль качества	STL / P3	STL для сравнения, P3 для автоматизации
Веб и AR	GLB / USDZ	Легкие и оптимизированные для рендеринга в реальном времени

Эта таблица дает вам краткий обзор того, какие форматы 3D-файлов наиболее подходят для различных приложений. В следующих разделах мы рассмотрим каждый тип более подробно, сосредоточившись на форматах облака точек, сетки и CAD-моделей, чтобы помочь вам выбрать правильный файл для вашего рабочего процесса.

Данные облака точек: захват геометрии реального мира

В рабочих процессах 3D-сканирования первым результатом работы 3D-сканера обычно является облако точек - плотная коллекция точек, передающая точную геометрию реального объекта. Данные облака точек составляют основу рабочих процессов 3D-сканирования, позволяя проводить инспекции, обратное проектирование, реконструкцию сетки и цифровое архивирование.

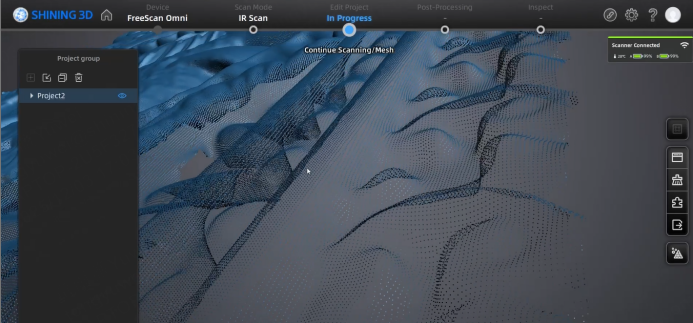

Данные облака точек

PLY (.ply) - самый распространенный формат цветных облаков точек.

Формат PLY широко используется в 3D-сканировании, поскольку поддерживает как облака точек, так и сетки, а также цвет и другие атрибуты. PLY предлагает практичный баланс между богатством данных и удобством использования, что делает его одним из самых распространенных форматов облаков точек.

Сильные стороны: богатство цвета, универсальность, широкая поддержка.
Типичные области применения: Оцифровка объектов, сканирование объектов культурного наследия и рабочие процессы инспекции.

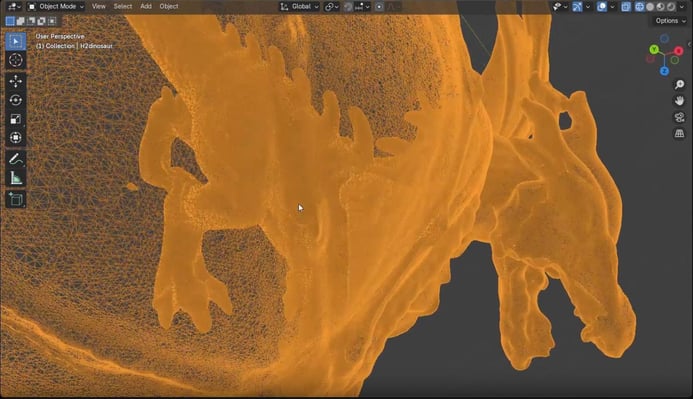

Диназавр.ply

LAS (.las) - стандарт для крупномасштабных и геопривязанных сканов

LAS - это промышленный стандарт для крупномасштабных облачных данных, особенно в геодезии и картографии. Он лучше всего подходит для больших сред, а не для мелких деталей.

Сильные стороны: эффективен для миллионов точек; поддерживает геопривязку, интенсивность и данные GPS.
Типичные области применения: Картирование местности, обследование инфраструктуры и интеграция BIM.

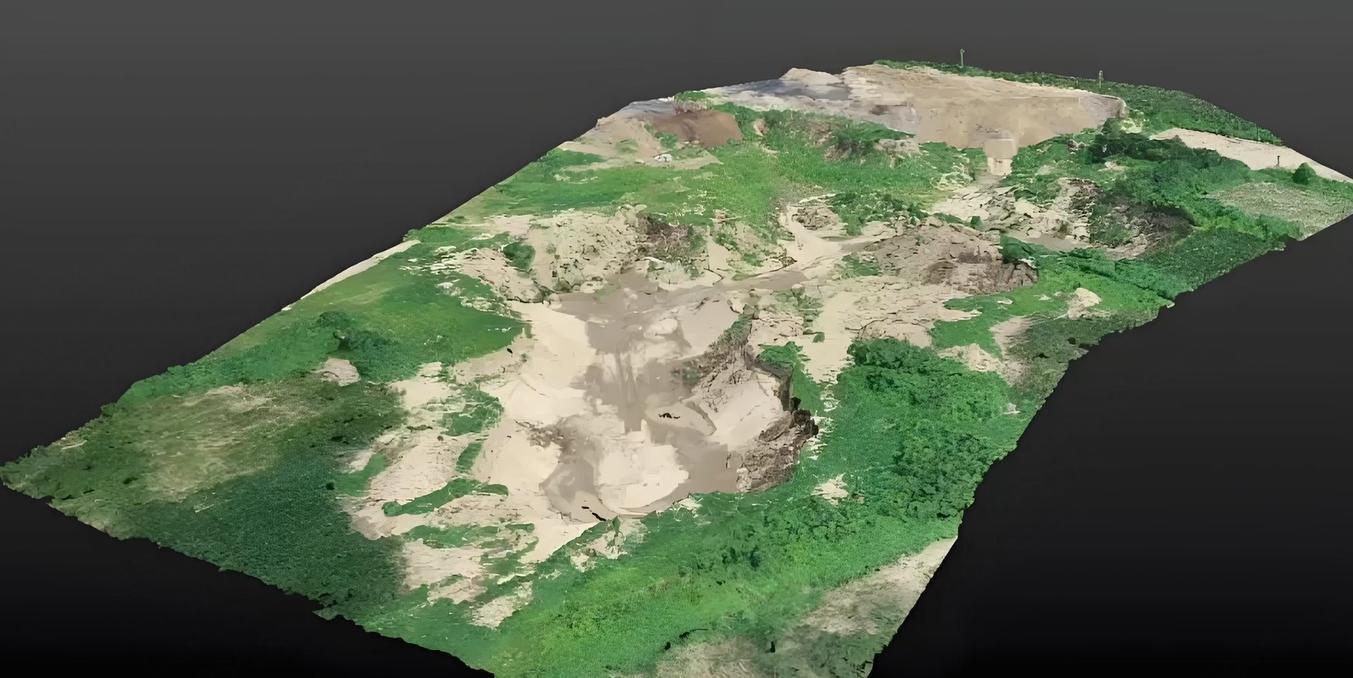

Геодезии и картографии.las

Другие форматы облака необработанных точек (ASC / XYZ / TXT)

Форматы на основе ASCII хранят необработанные точки сканирования в виде текстовых координат.

Сильные стороны: простота, универсальность, легкость обмена.
Ограничения: Большие размеры файлов; часто преобразуются в оптимизированные форматы для обработки.
Типичные применения: Промежуточное хранение данных, архивирование или маломасштабное сканирование

Облако точек и сетки: понимание разницы

В рабочих процессах 3D-сканирования данные обычно начинаются как облако точек. Хотя облака точек точно передают геометрию, ими не всегда легко манипулировать или визуализировать. Именно здесь на помощь приходят сетки.

Сетки соединяют точки в многоугольники, создавая непрерывную поверхность, готовую для 3D-печати, визуализации или дальнейшей обработки. Проще говоря, облака точек отражают реальность, а сетки описывают поверхности. Понимание разницы между облаками точек и сетками необходимо для таких задач, как инспекция, обратный инжиниринг и цифровое производство, чтобы ваши 3D-данные плавно переходили от сканирования к практическому применению.

Форматы файлов сетки: поверхности, готовые для 3D-применений

После захвата облака точек следующим шагом часто является создание сетки. Сетки соединяют точки в многоугольники - обычно треугольники - для определения поверхности объекта. Их легче визуализировать, манипулировать ими и интегрировать в рабочие процессы 3D-печати, инспекции, обратного проектирования и визуализации.

Форматы сетки делают отсканированные данные пригодными для практического применения, преодолевая разрыв между необработанными измерениями и практическими результатами.

STL (.stl) - приоритетный формат для производства и контроля

STL - наиболее широко используемый формат сетки в рабочих процессах 3D-сканирования и 3D-печати. Он представляет геометрию поверхности объекта с помощью треугольников, не сохраняя информацию о цвете или материале.

Сильные стороны: Легкий, простой и универсально поддерживаемый.
Типичные области применения: 3D-печать, контроль размеров, сравнение в САПР.

Несмотря на свою простоту, STL остается основным форматом в промышленных 3D-процессах, особенно когда точность геометрии важнее визуальной детализации.

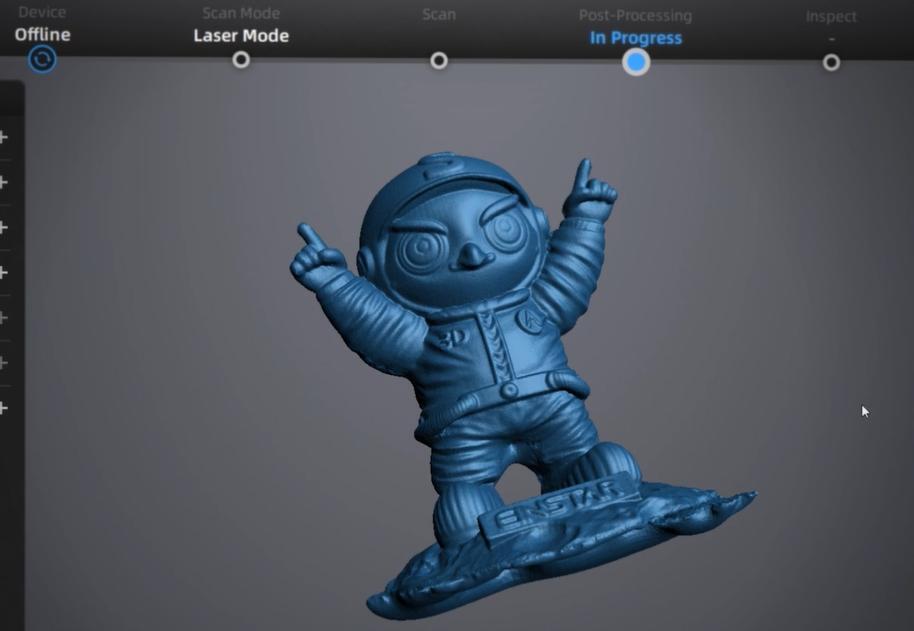

Талисман SHINING.stl

OBJ (.obj) - сетка для обмена геометрией и текстурами

OBJ хранит геометрию вместе с координатами текстур и ссылками на материалы, что делает его пригодным для визуализации и обмена с программным обеспечением.

Сильные стороны: поддержка цвета и текстур; широкая совместимость.
Типичные области применения: Рендеринг, анимация, предварительные 3D-просмотры в электронной коммерции и кросс-платформенный обмен данными.

OBJ часто предпочитают, когда внешний вид имеет значение наряду с геометрией.

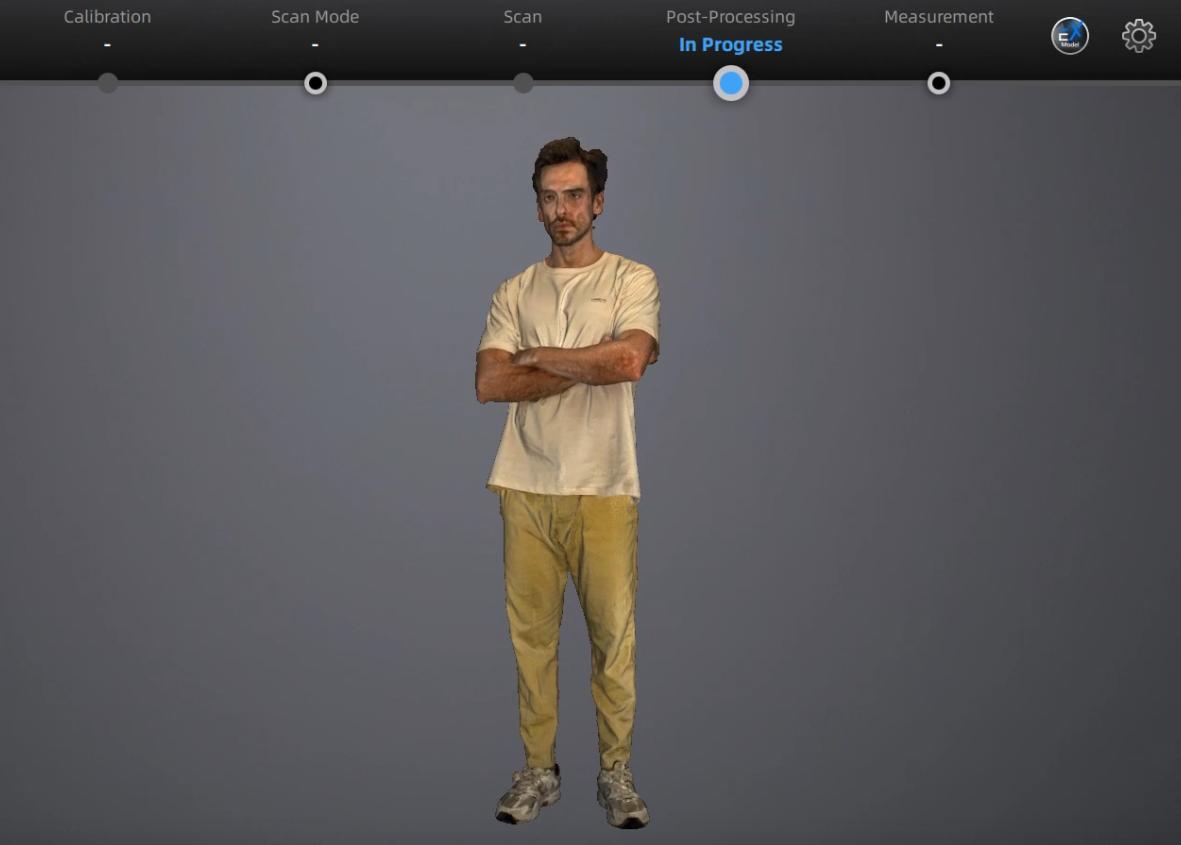

Человек.obj

Другие форматы сетки (3MF, GLB / glTF)

Некоторые форматы сетки оптимизированы для конкретных приложений:

3MF - современная 3D-печать с полными данными о цвете и материалах
GLB / glTF - легкие, быстро загружаемые сетки для веб, мобильных устройств, виртуальной реальности (VR) и дополненная реальность (AR).

Эти форматы являются мощными для своих ниш, но менее распространены в промышленных процессах контроля и измерений.

От отсканированных сеток к CAD-моделям: понимание проектных данных

В то время как облака точек фиксируют измеренную реальность, а сетки определяют поверхности для практического применения, CAD-модель (Computer-Aided Design) служит другой цели: он представляет замысел проектирования объекта. В CAD-моделе хранятся параметрические данные, размеры, ограничения и взаимосвязи при сборке, что позволяет инженерам редактировать, моделировать и изготавливать конструкции с высокой точностью.

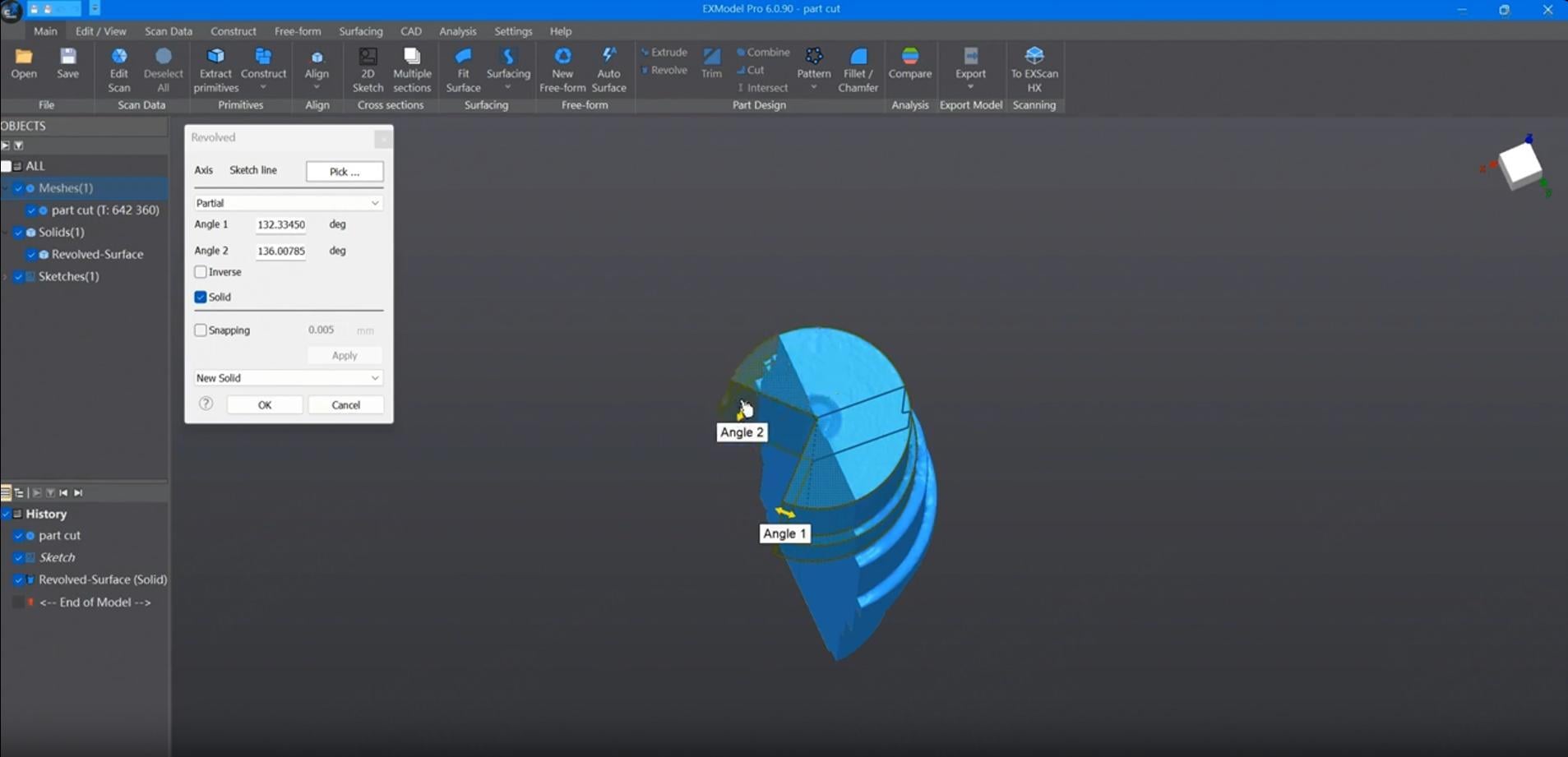

Редактирование файла в формате step в EXModel

STEP (.step, .stp) - универсальный формат обмена для CAD-моделя

STEP - это формат, соответствующий стандарту ISO, который обеспечивает беспрепятственный обмен данными между различными системами автоматизированного проектирования с сохранением параметрической информации. STEP широко используется, поскольку обеспечивает высокую совместимость и надежную передачу проектного замысла.

Сильные стороны: Открытый стандарт, сохранение информации о конструкции
Типичные области применения: Совместная работа с несколькими программами, производство, инженерный анализ

IGES (.igs, .iges) - устаревший формат CAD-моделя

IGES - это устаревший формат CAD-моделя, в котором могут храниться как 2D, так и 3D данные, обычно используемые в устаревших системах.

Сильные стороны: поддерживает кривые, поверхности и сборки.

Ограничения: Менее надежен для очень сложных моделей.

Типичные области применения: Обмен данными в старых системах автоматизированного проектирования, архивирование

Parasolid (.x_t, .x_b) - точная твердотельная геометрия

Parasolid, разработанный компанией Siemens, широко используется в профессиональном программном обеспечении CAD и CAM для точного твердотельного моделирования. Parasolid особенно полезен, когда необходимо сохранить сложную геометрию и параметрические характеристики.

Сильные стороны: высокая точность, надежная поддержка сложных твердых тел.
Типичные области применения: SolidWorks, NX, Fusion 360, рабочие процессы CAM

Другие форматы САПР (SLDPRT, F3D, CATPart)

Многие системы автоматизированного проектирования также используют собственные форматы:

SLDPRT (SolidWorks), F3D (Fusion 360), CATPart (CATIA).
Обычно используются в рамках одной экосистемы САПР.
Можно экспортировать в STEP или IGES для межплатформенного обмена.

Заключение: Раскройте весь потенциал 3D-данных с помощью решений SHINING 3D

Навигация по миру форматов 3D-файлов может оказаться непосильной задачей, но понимание роли каждого типа необходимо для эффективного рабочего процесса 3D-сканирования.

Форматы облака точек наиболее точно отображают реальность и служат основой для измерений, инспекций и реинжиниринга.
Форматы сетки преобразуют облака точек в поверхности, готовые для 3D-печати, визуализации или дальнейшей обработки.
Форматы CAD-моделей сохраняют замысел проекта, позволяя инженерам редактировать, моделировать и производить с высокой точностью.

С помощью всей линейки 3D-сканеров SHINING 3D вы можете получить высококачественные облака точек для любого применения. Наше программное обеспечение EXModel упрощает обратное проектирование, превращая отсканированные сетки в редактируемые CAD-модели , а модуль SHINING 3D Inspect делает контроль размеров и качества более быстрым и точным.

Используя правильные форматы файлов и наши интегрированные решения, специалисты могут оптимизировать рабочие процессы, повысить точность и ускорить разработку изделий - от первоначального сканирования и проверки до обратного проектирования и цифрового производства.

Часто задаваемые вопросы о форматах 3D-файлов

1. Какой формат 3D-файлов наиболее распространен?

Наиболее широко используемым форматом 3D-файлов является STL, особенно в 3D-печати. Файлы STL хранят геометрию поверхности с помощью треугольников и поддерживаются почти всеми программами для нарезки и принтерами. Однако они не содержат информации о цвете или материале.

2. В чем разница между STL и 3MF?

Основное различие между STL и 3MF заключается в количестве хранимой информации.

В STL хранится только геометрия, в то время как 3MF может включать цвета, материалы, текстуры и даже настройки печати в одном файле. Для продвинутой или многоцветной 3D-печати 3MF, как правило, является лучшим выбором.

3. Какой формат файла лучше всего подходит для 3D-печати?

Для базовой печати STL остается отраслевым стандартом благодаря своей простоте и совместимости.

Для более сложных рабочих процессов, требующих цвета, управления материалами или метаданных, рекомендуется использовать 3MF.

4. В чем разница между форматами сетки и CAD-файлов?

Форматы сетки (STL, OBJ, PLY, GLB) описывают только форму поверхности объекта с помощью полигонов.

Форматы CAD (STEP, IGES, Parasolid) хранят параметрическую и инженерную информацию, такую как размеры, характеристики и сборочные связи.

Файлы сетки идеально подходят для визуализации и печати, в то время как файлы CAD необходимы для производства и изменения дизайна.

5. Какой формат файлов следует использовать инженерам для производства?

Инженеры обычно используют файлы STEP для производства и кросс-платформенной совместной работы. STEP сохраняет параметрические данные и широко поддерживается основными системами САПР.

IGES также используется в некоторых старых рабочих процессах, но он менее надежен для сложных моделей.

6. Можно ли конвертировать 3D-файлы разных форматов?

Да, большинство 3D-программ позволяют конвертировать файлы между форматами. Однако преобразование из CAD в сетку может привести к потере параметрической информации, а преобразование сетки обратно в CAD часто требует обратного проектирования.
