На что обратить внимание при покупке 3D-сканера? Практическая классификация 3D‑сканеров

Основная цель технологии 3D‑сканирования — оцифровать геометрическую информацию реального мира и представить её в виде 3D‑моделей. Несмотря на большое разнообразие 3D‑сканеров, представленных на рынке, их можно систематизировать по нескольким ключевым параметрам:

• источник света

• режим работы

• точность.

Эти параметры не исключают друг друга — они отражают разные уровни проектирования системы и в совокупности определяют, как сканер будет работать в реальных условиях.

1. Классификация 3D-сканеров по истонику света

Один из самых базовых способов классификации 3D‑сканеров — по источнику света, который используется для фиксации геометрии объекта.

Разные источники света по‑разному взаимодействуют с реальными объектами. Одни способны работать на больших расстояниях с минимальной потерей точности, другие лучше передают мелкие детали на близком расстоянии.

Сегодня наиболее распространённые источники света в 3D‑сканировании — это лазер, светодиод и инфракрасный свет на базе технологии ВИЛ (VCSEL).

1.1 Лазер

Лазер — один из самых старых и широко применяемых источников света в профессиональном 3D‑сканировании. В отличие от обычного света, лазерный луч остаётся сильно сфокусированным на больших расстояниях — это позволяет сканерам фиксировать объекты с дистанции в несколько метров.

Поэтому лазерные сканеры особенно хорошо подходят для задач, где нужно измерять крупные объекты или обширные площади.

К типичным преимуществам лазерного излучения относятся:

• отличная работа на больших рабочих расстояниях;

• надёжная эксплуатация в уличных условиях;

• стабильные измерения в больших объёмах сканирования.

Как правило, лазерные сканеры выбирают в тех случаях, когда важнее охват, дистанция и стабильность измерений, а не микроскопическая детализация поверхности.

Синий лазер

1.2 Светодиод (LED)

Светодиод (LED) — один из самых популярных источников света для ручных и настольных 3D‑сканеров.

В отличие от систем, фокусирующих свет в узкий луч, такие решения проецируют свет на всю поверхность объекта. Это позволяет сканеру захватывать большой объём геометрической информации за один кадр — и очень эффективно фиксировать мелкие детали.

Сканеры на базе LED‑технологии обычно обеспечивают:

• высокую детализацию поверхности и плотность точек;

• быстрый сбор данных для объектов малого и среднего размера;

• отличную точность на небольших рабочих расстояниях.

В целом светодиод лучше всего подходит для задач, где главная цель — получить максимально детализированную модель поверхности.

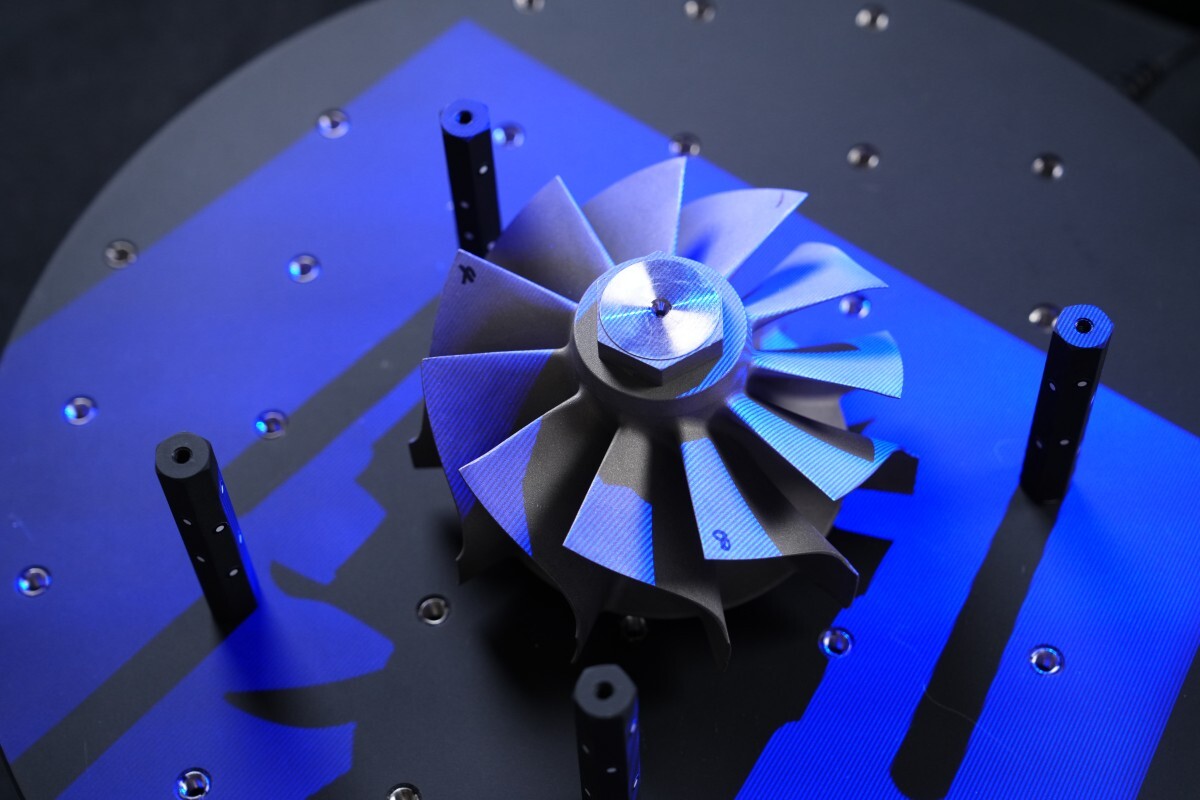

Синий светодиод

1.3 Инфракрасный свет ВИЛ (VCSEL)

VCSEL (Vertical‑Cavity Surface‑Emitting Laser, лазер с вертикальным резонатором и поверхностным излучением) — более новый тип источника света, который всё шире применяется в потребительской электронике.

Если вы пользовались распознаванием лица на смартфоне или пробовали мобильное 3D‑сканирование, скорее всего, вы уже сталкивались с системой на базе технологии VCSEL.

По сравнению с традиционными промышленными лазерными системами модули VCSEL намного компактнее, потребляют меньше энергии и дешевле в производстве. Благодаря этим преимуществам они идеально подходят для компактных устройств — смартфонов, планшетов, AR/VR‑гарнитур и лёгких ручных сканеров.

При этом технология VCSEL рассчитана скорее на удобство, а не на максимальную измерительную точность.

К типичным характеристикам относятся:

• низкое энергопотребление;

• быстрое определение глубины в реальном времени;

• небольшой рабочий диапазон.

Поэтому VCSEL чаще всего используют в AR/VR, для пространственной ориентации, а также в 3D‑сканировании и печати потребительского уровня — там, где важнее простота использования и работа в реальном времени, а не метрологическая точность.

Невидимый инфракрасный свет

2. Классификация 3D-сканеров по режиму работы

Помимо источника света, ещё один важный критерий классификации 3D‑сканеров — способ их применения в процессе сканирования.

Одни сканеры рассчитаны на то, что пользователь будет свободно перемещать их вручную, другие требуют, чтобы объект оставался в неподвижном положении. Также существуют системы, в которых используются внешние устройства отслеживания: они отслеживают перемещение сканера с предельно высокой точностью.

Режим работы влияет не только на удобство сканирования — он определяет портативность устройства, организацию рабочего процесса, допустимый размер объекта, достижимую точность и типы проектов, для которых сканер подходит лучше всего.

Три наиболее распространённых режима работы: ручные сканеры, стационарные (фиксированные) системы и 3D-системы динамического отслеживания.

2.1 Ручные 3D-сканеры

Ручные 3D‑сканеры — самый универсальный тип сканеров на сегодняшний день. Как следует из названия, оператор просто держит устройство в руках и перемещает его вокруг объекта, собирая данные с разных ракурсов, пока не будет отсканирована вся поверхность.

Такая свобода перемещения делает ручные сканеры отличным решением для объектов, которые слишком велики, тяжелы или вовсе не могут быть размещены на сканирующем столе. Они удобны для работы в мастерских, на производстве или в полевых условиях.

Есть и обратная сторона: качество сканирования в значительной степени зависит от оператора. Слишком быстрое движение, потеря ориентации относительно объекта или пропуск отдельных участков могут привести к неполным данным либо к необходимости повторного сканирования. Современные сканеры намного лучше справляются с автоматическим отслеживанием своего положения, но наилучшие результаты по‑прежнему даёт плавное и равномерное перемещение устройства.

Сегодня ручные сканеры широко применяют для сканирования объектов среднего и крупного размера непосредственно на объекте — там, где критически важна мобильность.

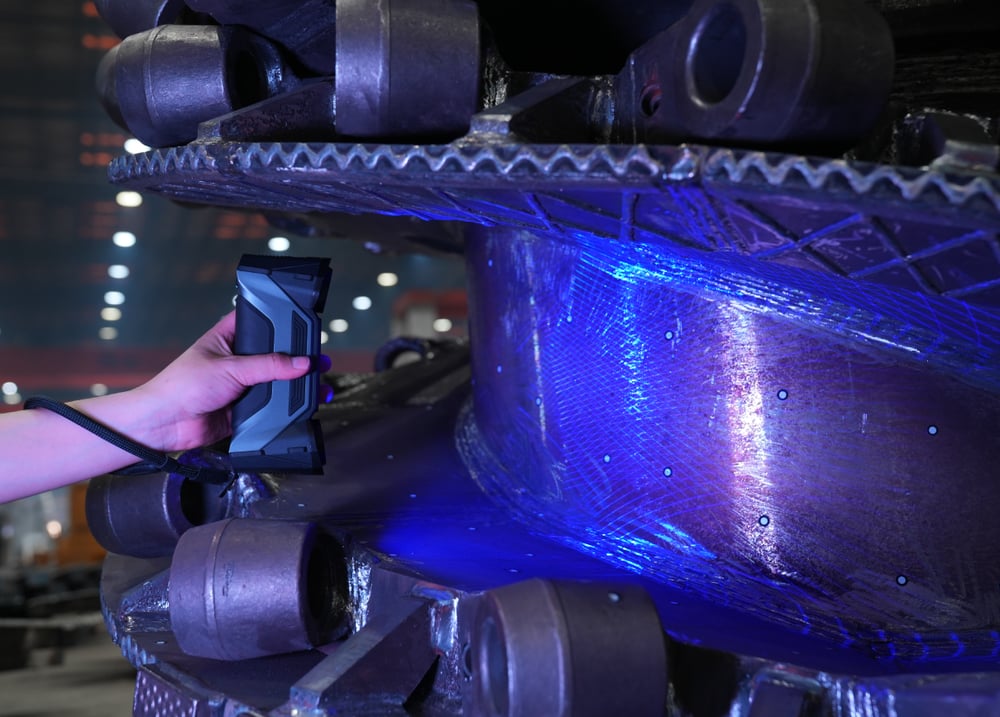

Ручной лазерный 3D-сканер FreeScan Combo+ Wireless

2.2 Стационарные / фиксированные 3D-сканеры

В отличие от ручных систем, стационарные (фиксированные) сканеры выполняют сканирование, когда и сам сканер, и объект остаются в неподвижном положении.

В настольных сканерах объект обычно размещают на поворотном столе — он автоматически вращается во время сканирования. Так сканер может зафиксировать объект с разных ракурсов без необходимости перемещать устройство.

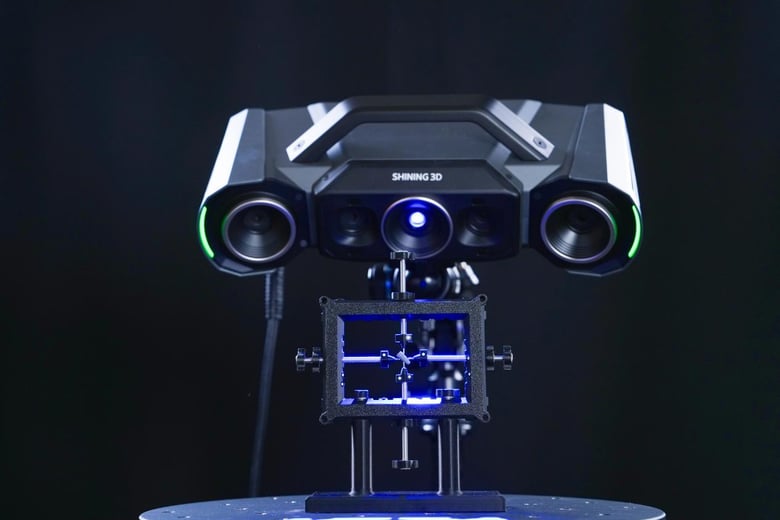

Стационарный 3D-сканер OptimScan Q12 HD

Поскольку условия сканирования тщательно контролируются, стационарные сканеры обеспечивают очень стабильные результаты при минимальном участии оператора. К их основным преимуществам относятся:

• отличная повторяемость результатов при повторных сканированиях;

• стабильные условия сканирования, снижающие вероятность ошибок оператора;

• высококачественные модели с детальной проработкой поверхности.

Есть и ограничение: объект должен помещаться в рабочий объём сканера. Крупногабаритные изделия, смонтированное оборудование или объекты, которые невозможно переместить, для такого типа сканеров, как правило, не подходят.

Поэтому стационарные/фиксированные сканеры чаще всего используют для объектов малого и среднего размера — например, для механических деталей и макетов, ювелирных изделий, электронных устройств.

2.3 3D-системы динамического отслеживания

3D-система динамического отслеживания объединяют ручной сканер с внешней системой отслеживания, которая непрерывно контролирует положение сканера во время работы. Это позволяет сохранять высокую точность даже при сканировании очень крупных объектов.

Системы трекинга дают ряд важных преимуществ:

• снижают накопление ошибок позиционирования при длительных сеансах сканирования;

• повышают точность в больших объёмах сканирования;

• позволяют свести к минимуму или полностью отказаться от использования физических маркеров на объекте.

Благодаря этим достоинствам трекинговые решения особенно востребованы в промышленном контроле и крупномасштабных измерениях.

3D-системы динамического отслеживания FreeScan Trak ProW+

3. Классификация 3D-сканеров по точности

Точность — один из первых параметров, на который обращают внимание при сравнении 3D‑сканеров. Как правило, требуемый уровень точности зависит от конкретной задачи.

Если вы сканируете человека для создания цифрового аватара, погрешность в 1 миллиметр вряд ли будет заметна. А вот при контроле прецизионно обработанной детали даже ошибка в 0,01 мм может оказаться недопустимой.

Вместо того чтобы исходить из принципа «чем выше точность, тем лучше», полезнее подбирать уровень точности, который действительно нужен для поставленной задачи.

3D‑сканеры, представленные на рынке, можно разделить на три категории по уровню точности.

3.1 Точность метрологического уровня (В ассортименте продукции SHINING 3D: 0,004 – 0,025 мм)

Метрологические 3D-сканеры обеспечивают наивысший уровень точности, доступный в коммерческом 3D‑сканировании. Такие устройства созданы для выполнения точных измерений, которые можно использовать в производстве и контроле качества. В этих задачах сканирование часто применяют, чтобы проверить, соответствует ли изготовленная деталь исходной CAD‑модели в пределах заданных допусков.

Типичные области применения:

• прецизионный контроль качества;

• аэрокосмическое производство;

• автомобилестроение;

• проверка пресс‑форм и оснастки;

• высокоточные промышленные измерения.

Важно отметить, что метрологическая точность зачастую подкреплена стандартизированной сертификацией. Многие производители подтверждают характеристики своих систем в соответствии со стандартами, такими как VDI/VDE 2634 или ISO 10360, — тестирование при этом проводят в специализированных лабораториях с контролируемыми условиями. Это даёт пользователям уверенность в том, что заявленная точность не только воспроизводима, но и подтверждена независимыми испытаниями.

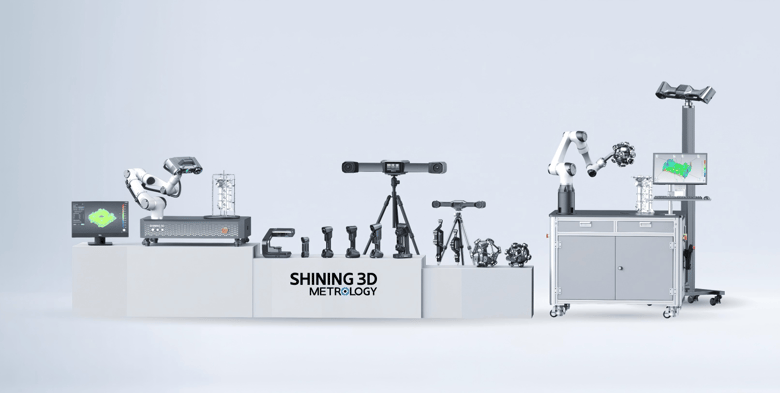

Продукты SHINING 3D Metrology

Сразу отметим: универсального 3D-сканера, который подходил бы всем, просто не существует. Первое, что нужно сделать при выборе 3D-сканера, — это выяснить размер объектов, которые предстоит сканировать, ведь от этого зависит размер области сканирования. О том, какое влияние оказывает материал поверхности объекта на выбор сканера, мы поговорим в следующем разделе.

3.2 Стандартная точность (В ассортименте продукции SHINING 3D: 0,04 – 0,01 мм)

Сканеры со стандартной точностью предназначены для инженерных задач, где измерения уже имеют существенное значение.

На этом уровне устройство способно фиксировать значительно более мелкие геометрические детали — поэтому полученные модели хорошо подходят для CAD‑реконструкции, реверс‑инжиниринга и разработки продукции.

Для многих компаний эта категория даёт оптимальный баланс между точностью и стоимостью, поэтому её чаще всего выбирают для профессиональных рабочих процессов.

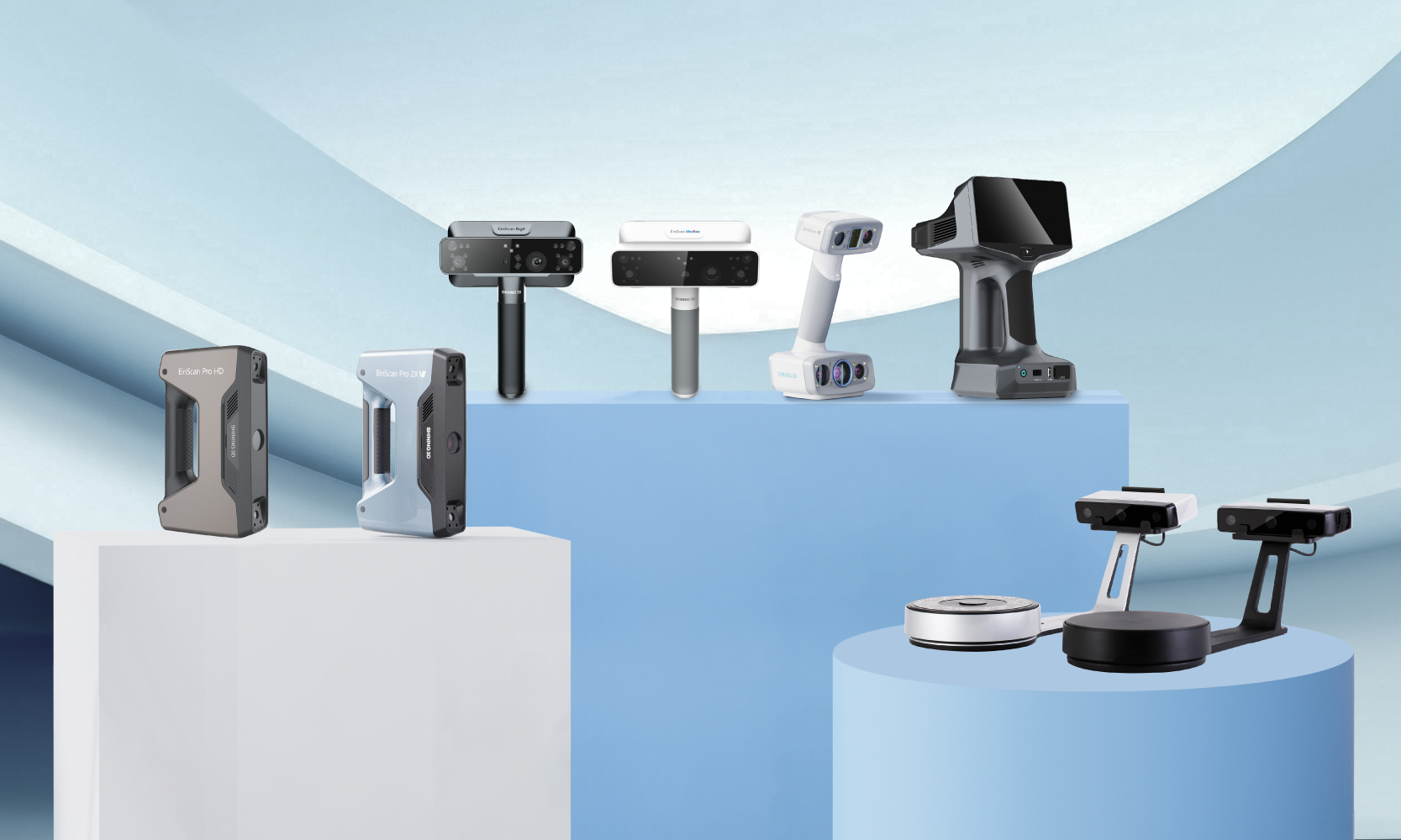

EinScan 3D-cканеры со стандартной точностью

3.3 Другие (В ассортименте продукции SHINING 3D: ≥ 0,1 мм или без указания)

Сканеры этого типа обычно предназначены для задач, где важнее общая форма объекта, а не его точные размеры.

Такие системы, как правило, способны захватывать объекты с детализацией, достаточной для визуализации, цифрового архивирования, базовой 3D‑печати и множества творческих задач. Например, при сканировании статуи, предмета мебели или человека небольшая погрешность в размерах обычно практически незаметна в итоговой модели.

Серия EINSTAR от SHINING 3D

Типичные области применения:

• 3D‑визуализация;

• создание цифрового контента;

• образование;

• любительская 3D‑печать;

• базовая оцифровка объектов.

Главные преимущества этой категории — доступная стоимость и достаточный уровень точности для повседневных задач сканирования.

Заключение

Хотя современные 3D‑сканеры представлены в самых разных исполнениях, разобраться в них проще всего, ответив на три базовых вопроса:

• Какой источник света использует сканер?

• Как он эксплуатируется (режим работы)?

• Какой уровень точности требуется для задачи?

Важно помнить, что эти классификации не существуют изолированно: характеристики сканера формируются именно сочетанием всех трёх параметров. Например, ручной сканер может использовать светодиод для детального захвата поверхности, а система отслеживания — объединять лазерную технологию с метрологической точностью для промышленного контроля.

По мере развития технологии 3D‑сканирования новые решения предлагают более высокую скорость, лучшую портативность и умное ПО. Но эти три фундаментальные категории остаются удобной основой для понимания любого 3D‑сканера — независимо от того, знакомитесь ли вы с темой впервые или сравниваете новейшие модели на рынке.

Понимание принципов классификации 3D‑сканеров — первый шаг к выбору правильного решения. Когда вы разберётесь в различиях по источнику света, режиму работы и уровню точности, следующий вопрос будет звучать так: какой сканер лучше всего подойдёт для вашей задачи?

Ознакомьтесь с нашим руководством «Как выбрать лучший 3D‑сканер для вашей задачи и отрасли», чтобы узнать, как эти технологии применяются в реальных проектах.
