Точность, повторяемость, разрешение и объемная точность, в чем разница?

При оценке 3D‑сканера производительность — это не только точность. На то, насколько надёжно сканер способен фиксировать размеры, воспроизводить результаты и выполнять контроль деталей разных габаритов, влияют также повторяемость (прецизионность), разрешение и объёмная точность. Понимание этих метрик производительности критически важно для выбора подходящего решения для сканирования и получения достоверных результатов измерений.

В этом руководстве мы разъясним разницу между точностью, повторяемостью, разрешением и объёмной точностью, обсудим методы повышения качества измерений на крупных объектах и покажем, как SHINING 3D подтверждает точность сканеров с опорой на международно признанные метрологические стандарты.

Понимание точности, повторяемости и разрешения 3D‑сканера

Эти три термина часто путают, хотя они описывают совершенно разные аспекты измерительных характеристик.

Сканер может быть высокопрецизионным, но неточным — если он стабильно выдаёт неверное значение. И наоборот: сканер может быть точным, но непрецизионным — если среднее значение его измерений близко к истинному, но сами результаты сильно различаются от сканирования к сканированию. Аналогично сканер может обеспечивать высокое разрешение, но при этом не обладать достаточной точностью для задач контроля.

Что такое точность в 3D-сканировании?

Точность — это то, насколько измеренный результат соответствует реальным физическим размерам объекта. Например, если элемент размером 100,00 мм измеряется как 100,02 мм, возникающая погрешность составит 0,02 мм. Как правило, чем меньше погрешность измерений, тем выше точность.

Высокая точность критически важна для:

• контроля первого образца;

• проверки геометрических допусков и посадок (GD&T);

• валидации оснастки;

• контроля литья и механической обработки;

• реверс‑инжиниринга;

• контроля качества.

Даже незначительные отклонения могут повлиять на эксплуатационные характеристики изделия, качество сборки и себестоимость производства.

Что такое повторяемость в 3D-сканировании?

Повторяемость (она же прецизионность) показывает, насколько стабильно 3D‑сканер воспроизводит одни и те же измерения в неизменных условиях.

Чтобы разобраться в повторяемость, представьте, что вы сканируете механически обработанную деталь с истинной длиной 100,00 мм пять раз подряд:

• Сканирование 1: 100,02 мм
• Сканирование 2: 100,02 мм
• Сканирование 3: 100,03 мм
• Сканирование 4: 100,02 мм
• Сканирование 5: 100,02 мм

Разброс результатов составляет всего 0,01 мм — это демонстрирует отличную повторяемость. Хотя значения немного отличаются от истинного размера, их стабильность говорит о высокой прецизионности.

Этот пример подчёркивает важное различие: сканер может быть очень прецизионным, даже если его измерения не идеально точны.

Точность против повторяемости

Что такое разрешение в 3D-сканировании?

Разрешение — это минимальный размер детали, которую сканер способен различить и зафиксировать.

Более высокое разрешение позволяет сканерам:

• фиксировать тонкие кромки;

• воспроизводить мелкую гравировку;

• выявлять дефекты поверхности;

• сохранять сложные геометрические детали.

При этом более высокое разрешение не гарантирует автоматически более высокую точность. Сканер может отлично передавать мельчайшие детали, но при этом вносить погрешности в размеры.

Точность, прецизионность и разрешение обычно рассматривают применительно к отдельным измерениям или локальным элементам детали. Однако при сканировании крупных объектов — например, кузовов автомобилей, пресс‑форм или конструкций в гражданской авиации — критически важным становится ещё один показатель производительности: объёмная точность.

Что такое объёмная точность? Как ее улучшить?

Объёмная точность характеризует точность измерений в пределах больших объёмов сканирования. Во многих промышленных сканерах объёмную точность задают формулой, например: 0,02 мм + 0,015 мм/м.

Рассмотрим пример: при измерении объекта длиной 2 метра объёмная точность составит 0,02 + (0,015 × 2) = 0,05 мм. Это значит, что максимальная погрешность измерения на всей длине объекта может достигать 0,05 мм.

При сканировании более крупных объектов накопленная ошибка возрастает. Такие отклонения нельзя считать незначительными, но существуют методы, позволяющие снизить погрешности, например, использование глобальных маркеров и фотограмметрии на основе видео (VPG).

1. Глобальные маркеры

Перед сканированием облака точек сначала выполняют сканирование глобальных маркеров. Это позволяет алгоритмам оптимизировать точность измерений, получить более детальные и достоверные данные — и в итоге повысить объёмную точность результатов.

2. Фотограмметрия на основе видео (VPG)

При сканировании крупных объектов традиционная фотограмметрия критически важна для обеспечения объёмной точности. Отслеживая кодированные маркеры с разных ракурсов с помощью камер высокого разрешения, программное обеспечение вычисляет точные пространственные координаты и устраняет накопленные погрешности измерений.

Запатентованная технология фотограмметрии на основе видео (VPG) от SHINING 3D выводит этот подход на новый уровень, избавляя от излишней сложности. Благодаря использованию калибровочного жезла фотограмметрии на основе видео (VPG) сокращает время подготовки к сканированию как минимум на 50 %, при этом гарантируя неизменно высокую объёмную точность.

Технология бесшовно интегрирована в оптические 3D‑системы SHINING 3D — в том числе в FreeScan Trak ProW+, FreeScan Trak Nova+, FreeScan Omni, FreeScan Trio и FreeScan UE Pro2 — и встраивает фотограмметрическую точность непосредственно в рабочий процесс сканирования.

Упрощая настройку, фотограмметрии на основе видео (VPG) обеспечивает более быстрое, эффективное и надёжное решение для крупномасштабного сканирования. По сравнению с традиционными методами использования глобальных маркеров это заметно удобнее и результативнее для повышения объёмной точности.

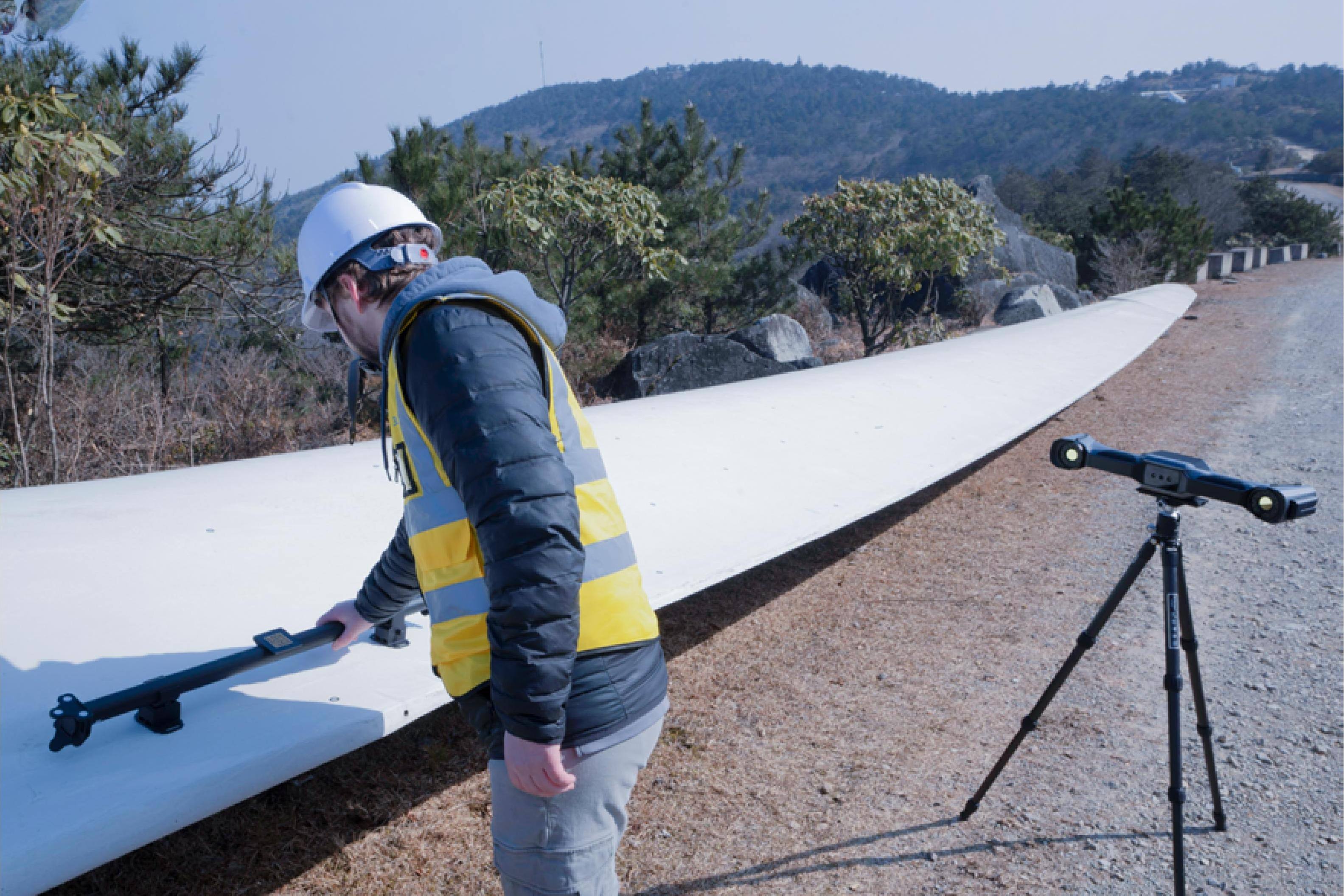

Фотограмметрия на основе видео (VPG) в сочетании с FreeScan Trak Nova для повышения точности измерения объема.

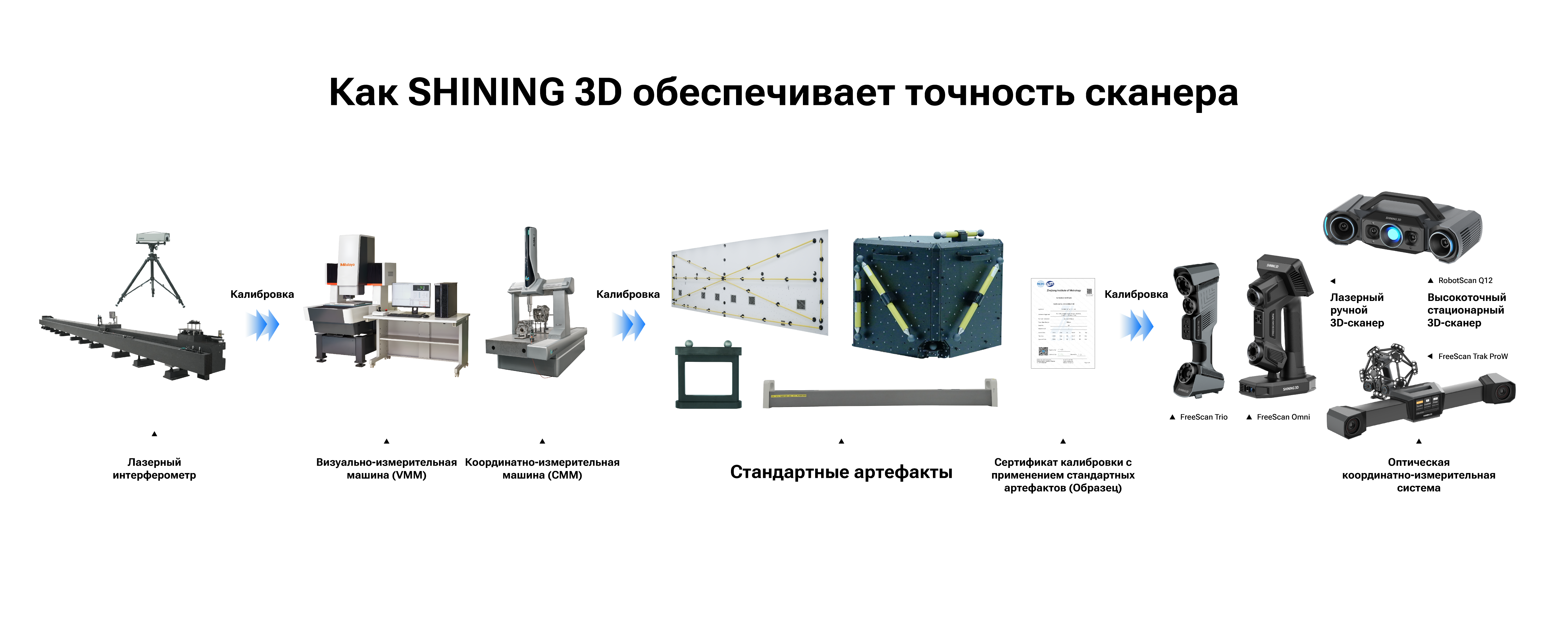

Как SHINING 3D Metrology обеспечивает точность сканеров

Современная лаборатория точности площадью 1100 м², аккредитованная по стандарту ISO/IEC 17025, — ключевой элемент системы обеспечения точности SHINING 3D Metrology. Она играет важнейшую роль на всех этапах жизненного цикла продукта: от исследований алгоритмов и проектирования аппаратной части до финальной калибровки изделий, что гарантирует точность метрологического класса. Благодаря работе лаборатории метрологическая точность 3D‑сканеров компании остаётся надёжной, прослеживаемой и соответствует международно признанным стандартам, в том числе:

• VDI/VDE 2634, часть 1:2002: «Оптические 3D‑измерительные системы: системы визуализации с точечным зондированием»;

• VDI/VDE 2634, часть 2:2012: «Оптические 3D‑измерительные системы: оптические системы на базе площадного сканирования»;

• VDI/VDE 2634, часть 3:2008: «Оптические 3D‑измерительные системы: многокамерные системы на базе площадного сканирования»;

• ISO 10360‑12:2016: «Геометрические характеристики изделий (GPS). Приёмочные и повторные испытания координатно‑измерительных систем (CMS). Часть 12: шарнирно‑сочленённые координатно‑измерительные машины (КИМ)»;

• ISO 10360‑13:2021: «Геометрические характеристики изделий (GPS). Приёмочные и повторные испытания координаторно‑измерительных систем (CMS). Часть 13: оптические 3D‑КИМ».

Решения SHINING 3D в области метрологии

Понимание характеристик 3D‑сканера — таких как точность, прецизионность (повторяемость), разрешение и объёмная точность — необходимо для принятия обоснованного решения об инвестициях. Однако знание определений — это только первый шаг. Настоящая сложность заключается в том, чтобы определить, какой метрологический 3D‑сканер соответствует вашим конкретным требованиям к допускам и производственному бюджету.

Готовы подобрать оптимальное решение? Ознакомьтесь с нашим полным руководством для покупателей 3D‑сканеров — сравните метрологические системы SHINING 3D и выберите идеальный уровень точности для вашей задачи.
