Что на самом деле влияет на эффективность 3D‑сканирования?

Основная концепция

Опубликовано 1 сентября, 2026 г

Что на самом деле влияет на эффективность 3D‑сканирования? 6 факторов, которые должен оценить каждый инженер

Эффективность 3D‑сканирования — важный критерий при выборе 3D‑сканера. От нее зависит, насколько быстро вы сможете оцифровать разные объекты.

При оценке 3D‑сканера многие пользователи обращают внимание на такие характеристики, как частота кадров, разрешение или поле обзора. Эти параметры действительно важны, но они не дают полной картины.

В реальных промышленных задачах эффективность сканирования определяется не только тем, насколько быстро сканер собирает данные. Она также зависит от времени на подготовку, стабильности трекинга, возможностей программного обеспечения для обработки данных и общего рабочего процесса.

Сканер с впечатляющими техническими характеристиками все равно может привести к увеличению сроков выполнения проекта — например, если оператору приходится размещать сотни маркеров или тратить часы на обработку данных.

Так что же на самом деле влияет на эффективность 3D‑сканирования?

В этой статье рассмотрены ключевые факторы, влияющие на производительность, и объясняется, как оценивать решение для сканирования, выходя за рамки одних лишь технических характеристик.

Что такое эффективность 3D-сканирования?

Многие отождествляют эффективность сканирования со скоростью сканирования. Однако с инженерной точки зрения эффективность следует оценивать по общему времени, необходимому для завершения проекта.

Практическая модель выглядит так: Общее время проекта = Подготовка + Сбор данных + Обработка.

Сокращение длительности любого из этих этапов может существенно повысить производительность.

Например:

более быстрая подготовка сокращает время на предварительные работы;
стабильный трекинг снижает необходимость повторного сканирования;
интеллектуальное ПО уменьшает трудозатраты на постобработку;
автоматизированная инспекция сокращает цикл формирования отчётов.

Таким образом, самый эффективный сканер — тот, который минимизирует общее время выполнения проекта.

Факторы, влияющие на эффективность 3D‑сканирования

1. Время подготовки и качество трекинга

Эффективность сканирования начинается задолго до сбора данных. Во многих промышленных проектах операторам часто приходится размещать на детали десятки или даже сотни маркеров — они служат опорными точками для трекинга. Для крупных объектов — например, кузовов автомобилей или строительных машин — установка маркеров может занять больше времени, чем сам процесс сканирования. Поэтому сокращение времени на подготовку — один из самых действенных способов повысить общую производительность.

Системы оптические координатно-измерительные способны значительно упростить этот процесс. Они позволяют существенно сократить потребность в маркерах или вовсе отказаться от их размещения на объекте. В результате операторы могут приступить к сканированию гораздо быстрее и тратить больше времени на сбор данных, а не на подготовку детали.

Не менее важна стабильность трекинга непосредственно во время сканирования. Слабый трекинг может привести к:

прерыванию сканирования;
потере позиционирования;
неполному сбору данных;
необходимости повторного сканирования.

Стабильный трекинг дает оператору возможность свободно перемещаться вокруг крупных или сложных объектов, сохраняя непрерывный сбор данных. Это делает рабочий процесс более гладким и снижает риск дорогостоящих доработок.

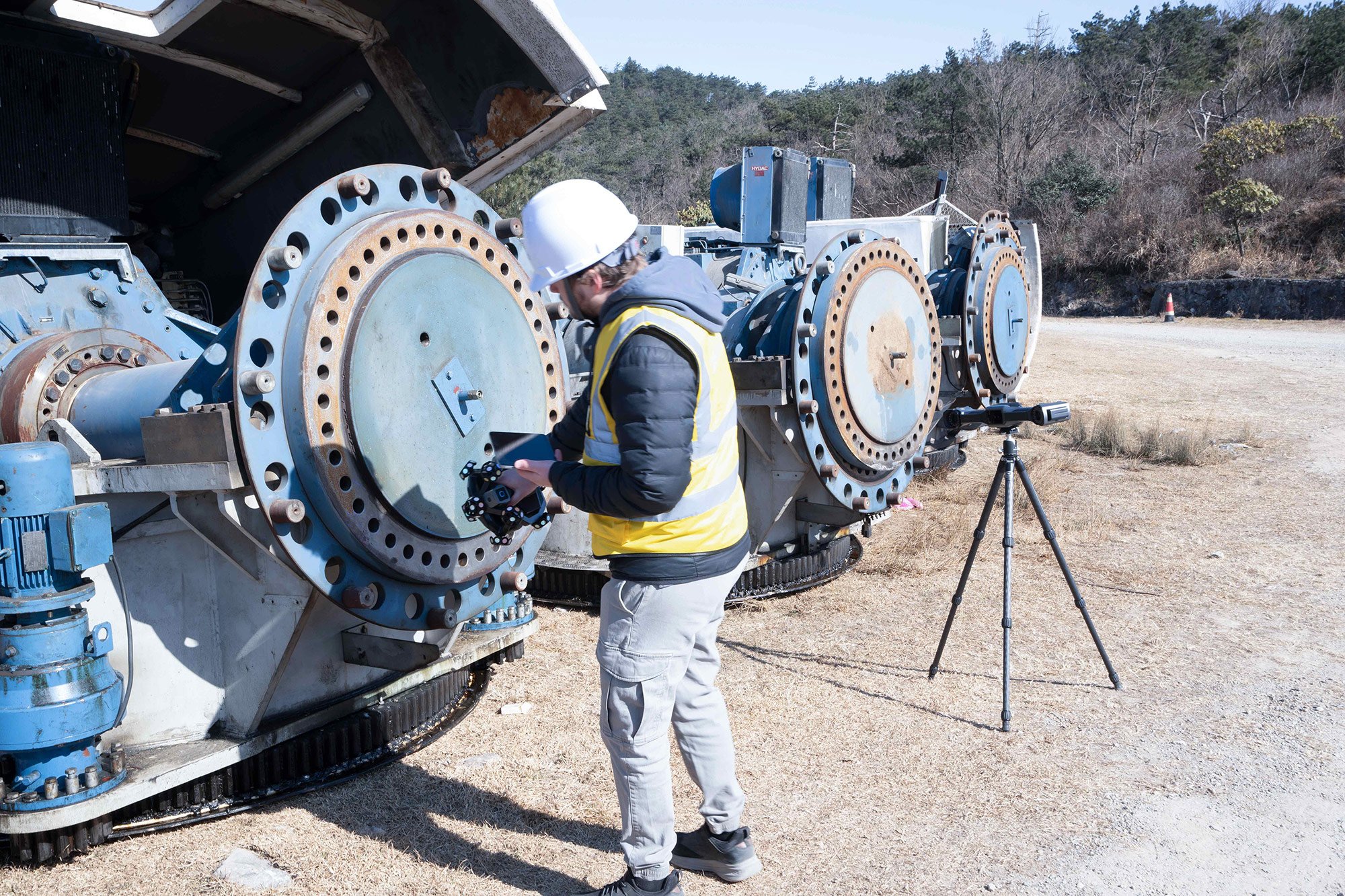

Сканирование фланца без маркеров с помощью системы динамического трекинга и сканирования SHINING 3D FreeScan Trak Nova

2. Разрешение / расстояние до точки: баланс между детализацией и производительностью

Разрешение определяет уровень детализации, который удается зафиксировать при сканировании. Более высокое разрешение позволяет захватывать мелкие детали. Однако оно же приводит к формированию более объемных наборов данных — а это увеличивает требования к обработке и хранению информации. Инженерам следует выбирать разрешение, соответствующее допускам контроля и требованиям конкретной задачи.

3. Скорость сканирования

Для ручных 3D‑сканеров и сканеров динамического отслеживания, скорость сканирования обычно определяют по количеству 3D‑точек, которые система способна захватить и обработать с поверхности объекта за секунду. Этот показатель часто выражают в точках в секунду. Чем выше значение (точек в секунду), тем больше 3D‑данных сканер может собрать за то же время — а значит, быстрее покрыть объект и повысить эффективность сканирования. Например, сканер, способный фиксировать миллионы точек в секунду, существенно сокращает время оцифровки крупных деталей, сложной геометрии или больших зон контроля.

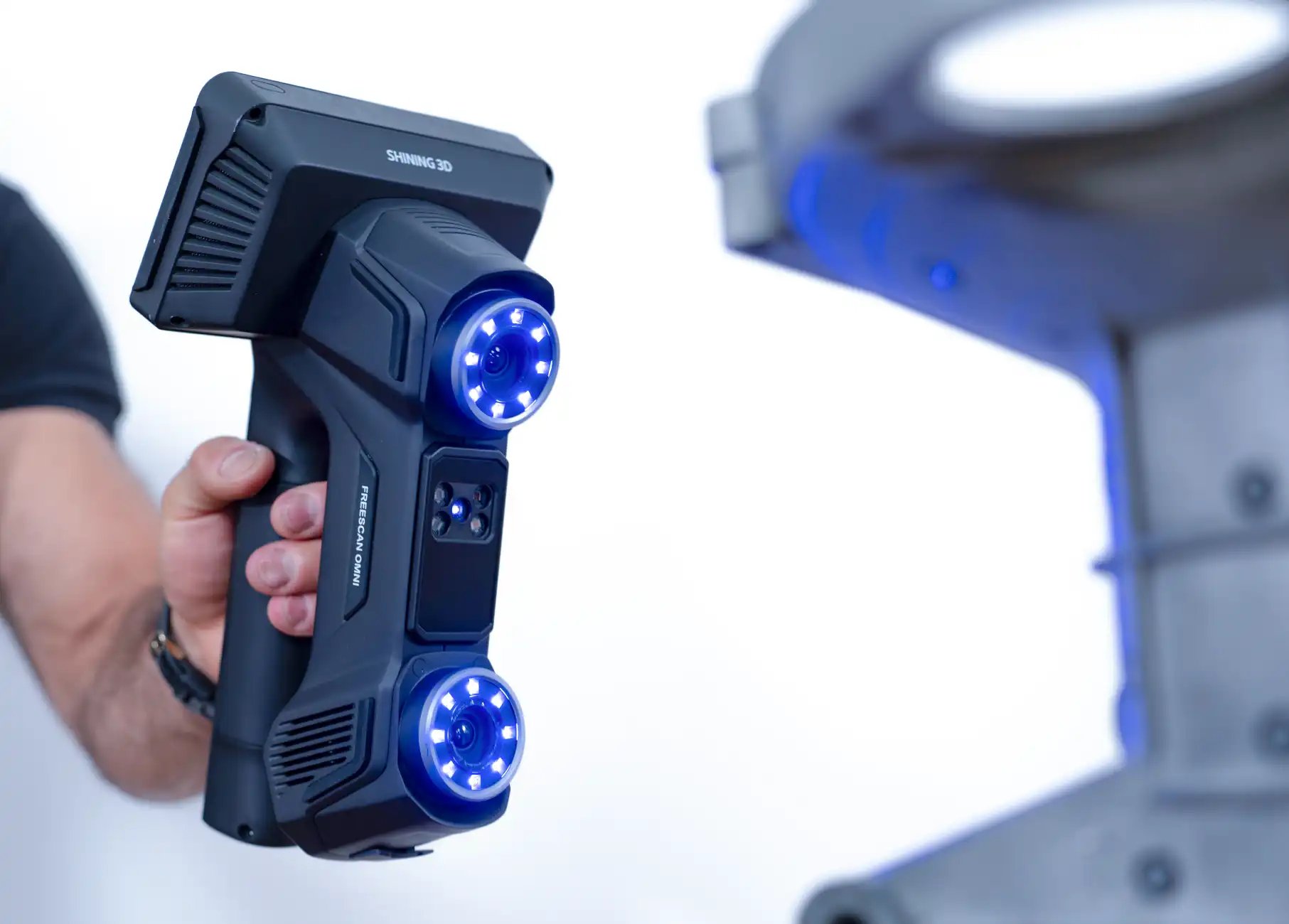

Скорость сканирования SHINING 3D FreeScan Omni — 7 619 000 точек/с.

У стационарных 3D-сканеров на основе проекции полос (fringe projection) используется другой показатель скорости. Здесь скорость обычно измеряют временем одного снимка. Чем меньше это время, тем быстрее сканер собирает данные и тем выше его общая эффективность.

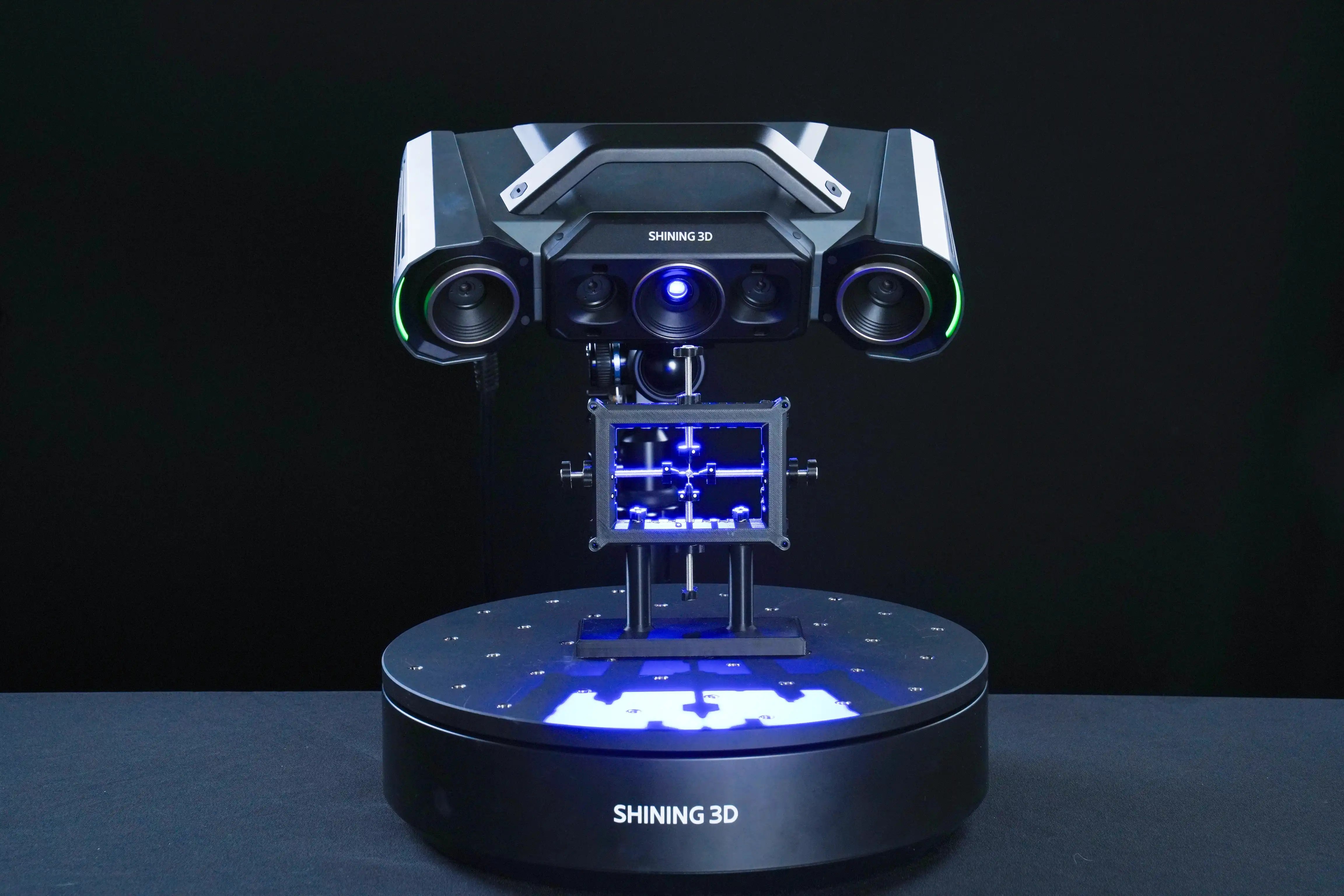

Время одного снимка у SHINING 3D OptimScan Q12 HD — менее 1 секунды.

4. Поле зрения (FOV): охват большей площади за один проход сканирования

Поле зрения (Field of View, FOV) — это область, которую 3D‑сканер способен охватить и зафиксировать с определенного расстояния. Это похоже на то, как наши глаза видят только часть сцены в каждый момент времени. Чем больше поле зрения, тем большую площадь можно увидеть одновременно. Соответственно, при большом FOV сканер захватывает больше данных в одном кадре.

Преимущества большого поля зрения:

более быстрый охват крупных объектов;
меньшее количество проходов сканирования;
снижение трудозатрат на выравнивание данных;
повышение эффективности работы оператора.

Однако большое поле зрения не всегда оптимально для фиксации мелких деталей. Наиболее универсальные системы позволяют переключаться между режимами сканирования больших площадей и режимами высокой детализации — в зависимости от требований проекта.

SHINING 3D FreeScan Trak Nova предлагает максимальное поле зрения 2,6 × 2,2 м и обеспечивает гибкую настройку для разных условий работы.

5. Эффективность программной обработки данных

Сбор данных — лишь часть рабочего процесса. Во многих проектах инженеры тратят на обработку данных больше времени, чем на их сбор. Продвинутое ПО для 3D‑сканирования должно упрощать как само сканирование, так и этап постобработки за счет интеллектуальных и автоматизированных инструментов — чтобы пользователи быстрее получали пригодные к использованию данные и меньше работали вручную.

Ключевые возможности ПО, повышающие эффективность сканирования:

построение сетки в реальном времени;
визуализация качества данных;
удаление шумов;
заполнение отверстий;
гибкий экспорт данных
и др.

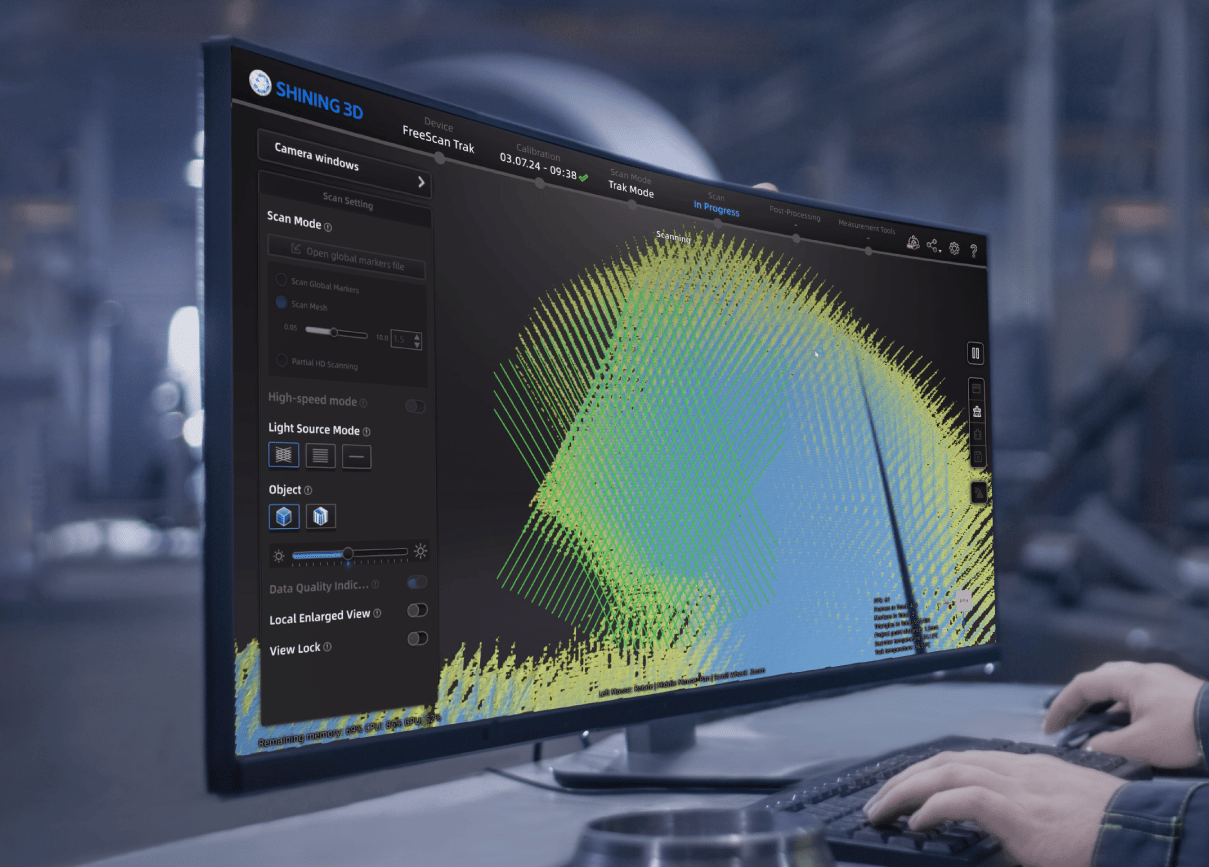

ПО для сканирования SHINING 3D FreeScan: благодаря мощным функциям, интуитивно понятному интерфейсу и бесшовной интеграции оно упрощает процесс сканирования и легко адаптируется под индивидуальные потребности.

6. Другие внешние факторы: выбор сканера под конкретную задачу

Помимо технических характеристик сканера и особенностей рабочего процесса, для высокой эффективности сканирования не менее важно правильно подобрать устройство под размер объекта и специфику применения. Разные отрасли и разные размеры объектов требуют разных технологий сканирования. Использование неподходящего сканера может серьезно снизить производительность, увеличить время сканирования и привести к лишним повторным сканированиям или трудоемкой обработке данных.

Например, небольшие прецизионные компоненты в электронной промышленности часто требуют сканеров с малым полем обзора, малым расстоянием между точками и высокой точностью — чтобы фиксировать мельчайшие элементы и тонкие детали. Для крупногабаритных объектов — таких как крылья самолетов, элементы конструкций карьерных самосвалов или гребные винты судов — нужны сканеры с большой зоной охвата и метрологической точностью: они позволяют эффективно захватывать обширные поверхности, сохраняя качество измерений.

При выборе 3D‑сканера учитывайте:

размер объекта;
требуемую точность;
сложность элементов;
отраслевые требования;
цели — контроль качества или обратное проектирование.

Более подробное руководство по выбору метрологического 3D‑сканера под вашу задачу читайте в нашей статье «Как выбрать метрологический 3D‑сканер».

Заключение

Многие покупатели сравнивают сканеры только по техническим характеристикам. Однако реальная производительность в рабочих условиях зависит от совокупности факторов. Самое эффективное решение для 3D‑сканирования — то, которое минимизирует общее время выполнения проекта и при этом сохраняет необходимую для задачи точность.

Оценивая весь рабочий процесс, а не только характеристики сканера, инженеры могут принимать более обоснованные решения и добиваться лучшей долгосрочной производительности.
