EinScan Trak

Беспроводная координатно-измерительная система без использования маркеров

Два режима работы: режима отслеживания и режима ручного сканера
Беспроводное 3D-сканирование без маркеров
38 + 7 + 1 лазерных линий
5-мегапиксельная камера для съемки текстур

Трекер в деле — маркеры в прошлом

EinScan Trak — беспроводная координатно-измерительная система без маркеров, поддерживающая два формата работы. EinScan Trak представляет собой портативное профессиональное решение для 3D‑оцифровки, которое подходит для обратного проектирования, сохранения объектов культурного наследия, кастомизации автомобилей и оцифровки крупных объектов.

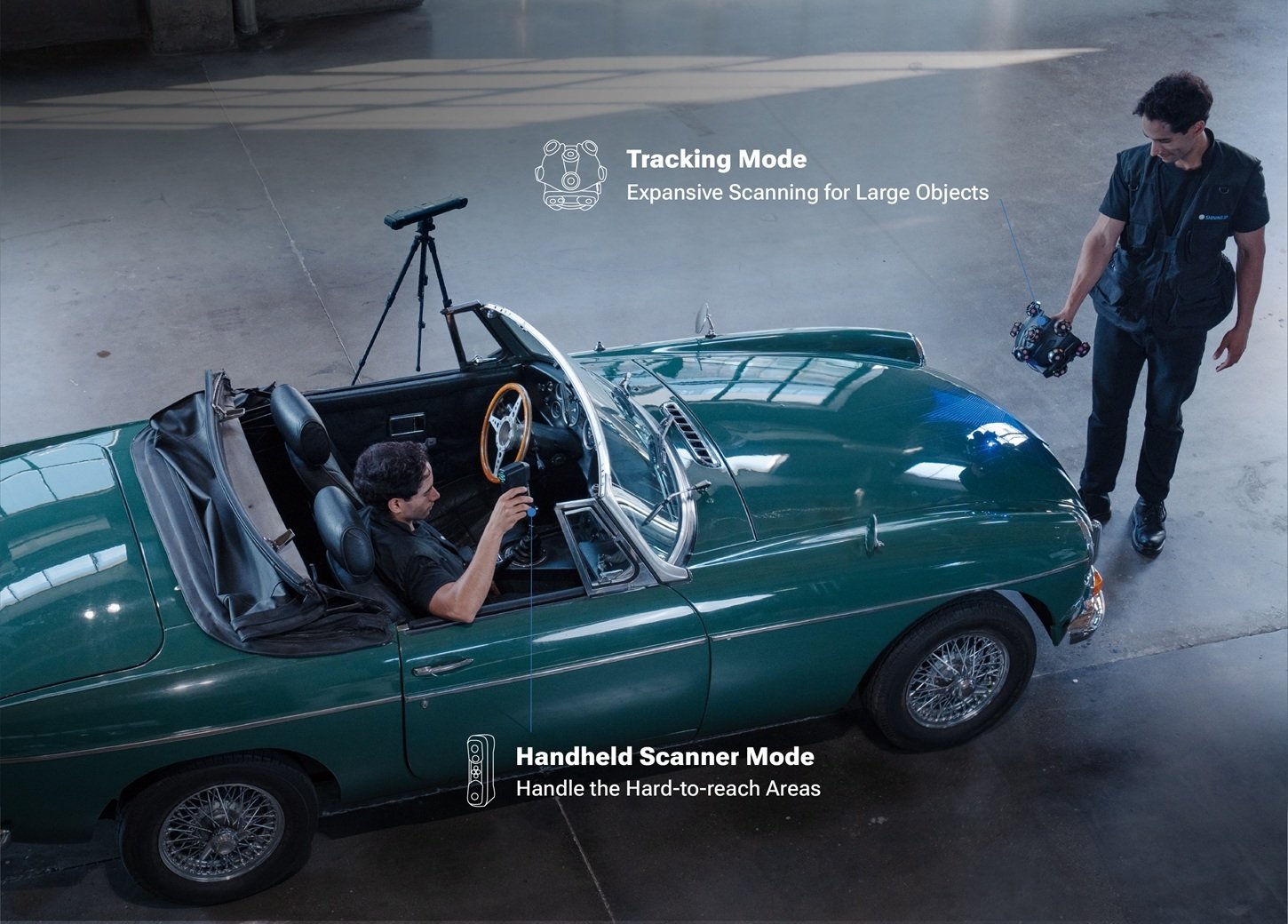

Один комплекс, два режима

Подберите оптимальную конфигурацию под ваши задачи: съемный модуль, простая калибровка и запуск в один клик. Обеспечивается плавное переключение и гибкое сочетание режима отслеживания и режима ручного сканера, включая корректировку в реальном времени во время сканирования и объединение разрешений в разных режимах.

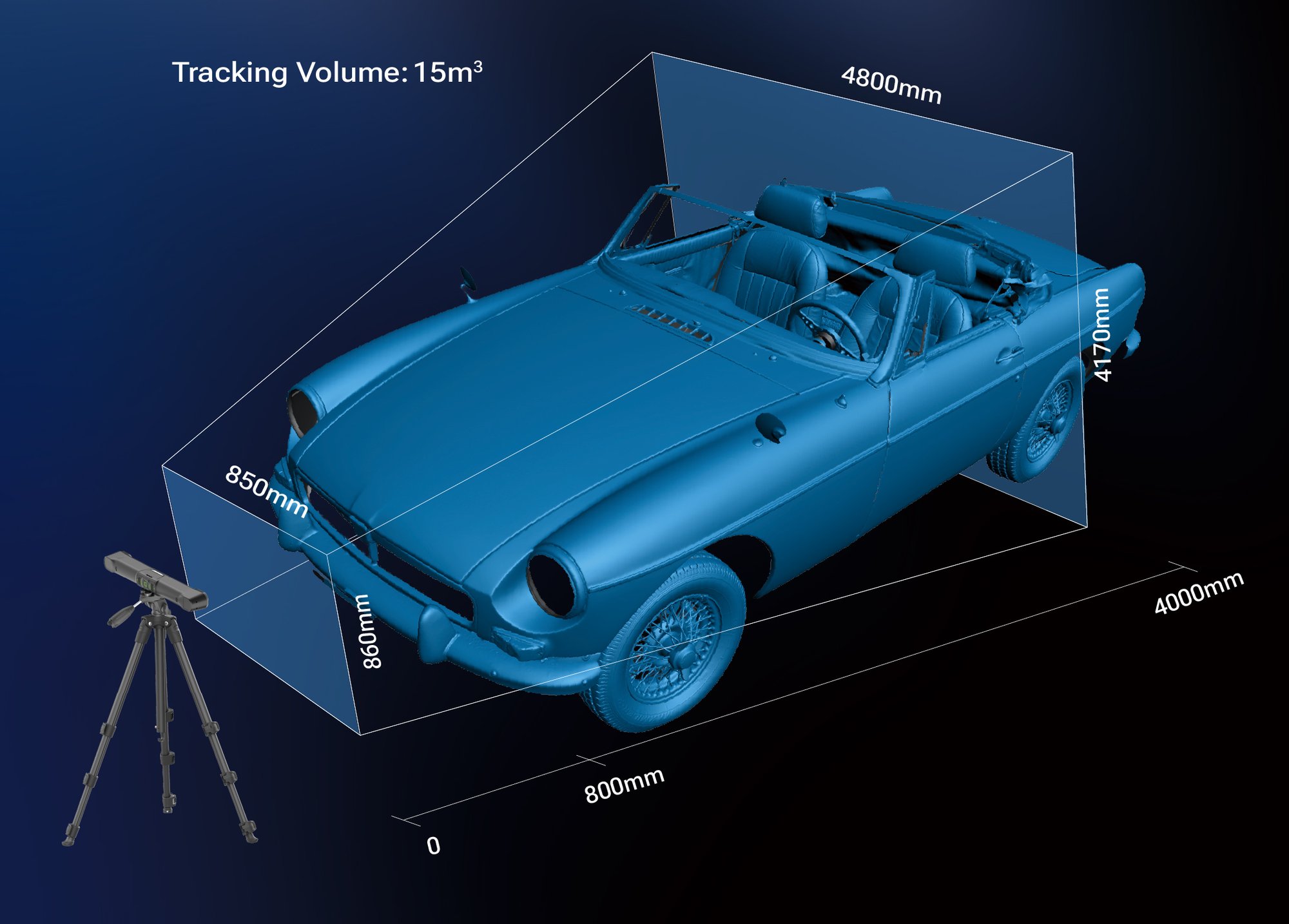

Беспроводной связи, более высокая эффективность

Система оснащена модулем Wi‑Fi 6 для беспроводного сканирования. Подключение осуществляется через отдельную локальную сеть, сопряжение происходит автоматически при запуске. Объем зоны отслеживания до 15 м³ дает больше свободы при перемещении, съемке и работе — и повышает общую эффективность.

*Требуется роутер — входит в стандартную комплектацию.

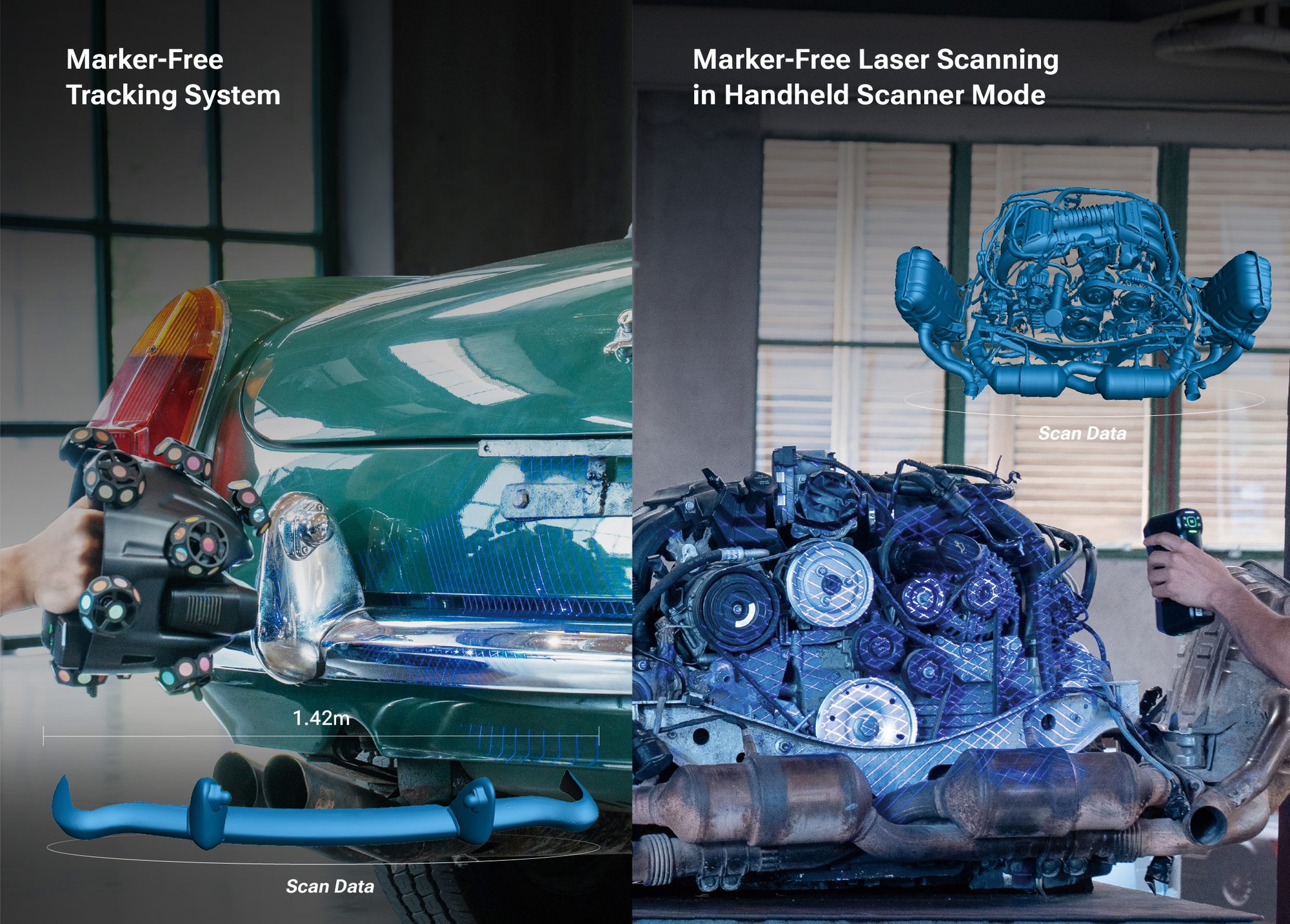

3D-сканирование без маркеров для любых условий

3D-сканирование без маркеров в любых условиях

Система отслеживания без маркеров: EinScan Trak оснащен встроенными ретрорефлективными маркерами на сферическом сканирующем модуле, что позволяет беспроводному трекеру точно отслеживать положение сканера в режиме реального времени.

Лазерное сканирование без маркеров в режиме ручного сканера: При сканировании поверхностей со сложной геометрией режим ручного сканера обеспечивает плавное сканирование без использования маркеров.

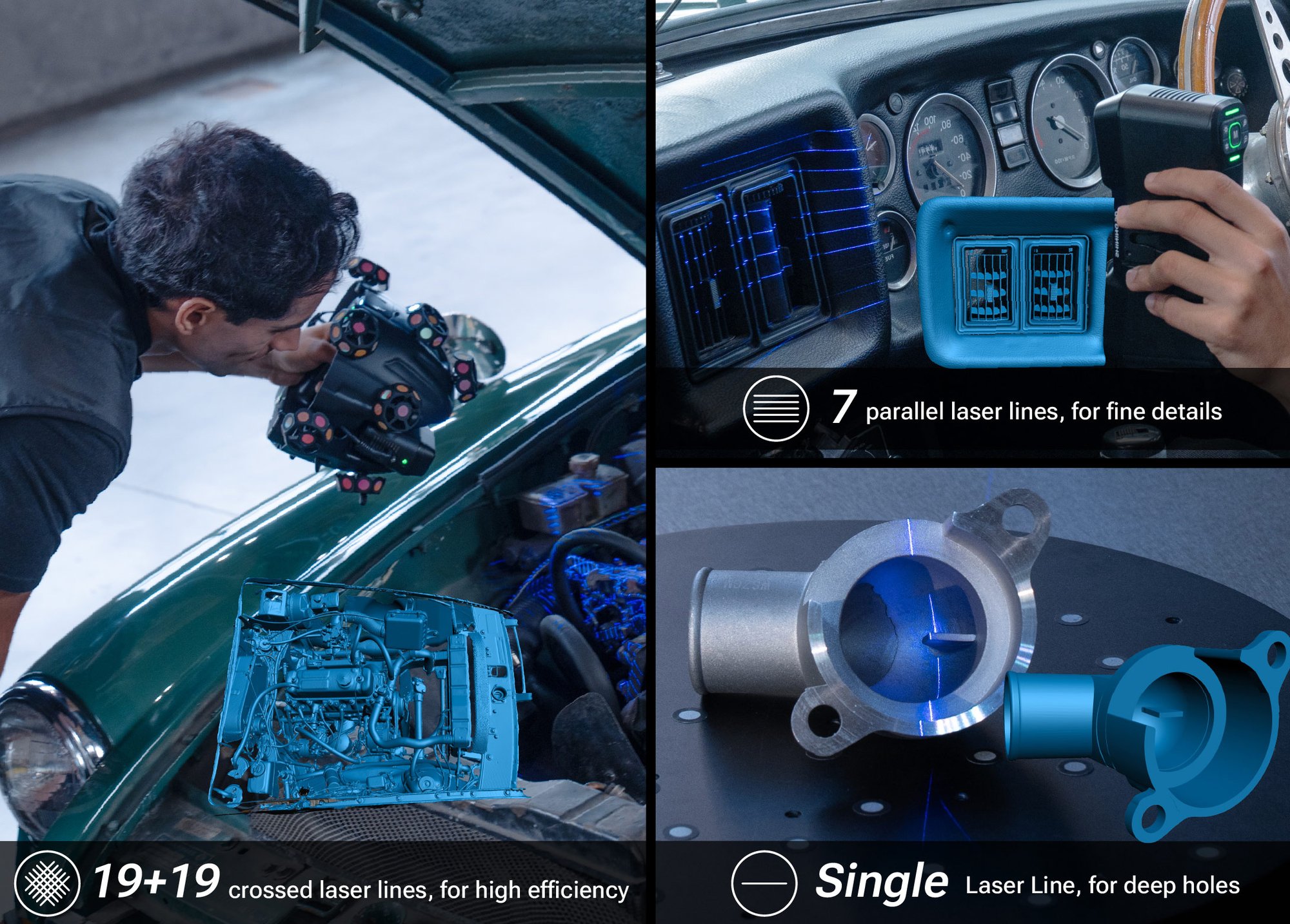

Три режима сканирования для различных задач

Три режима сканирования под любые задачи

19 + 19 перекрестных лазерных линий позволяет быстро получать качественные данные с крупных объектов, обеспечивая эффективность рабочего процесса и гибкость сканирования.

7 параллельных лазерных линий позволяет с повышенной четкостью фиксировать линии и острые кромки на автомобильных компонентах.

Одиночная лазерная линия проникает глубже и фиксирует мелкие детали при соотношении диаметра к глубине до 1:4. Режим востребован, например, при обратном проектировании автомобиля.

Высокоадаптивный гибкий беспроводной рабочий процесс

Подходит для различных материалов
Позволяет без потерь сканировать черные и отражающие поверхности (например, автомобильные диски).

Адаптивность к разным условиям среды
Стабильное сканирование как в помещении, так и на улице; поддерживается работа при сильном наружном освещении — до 110 000 лк.

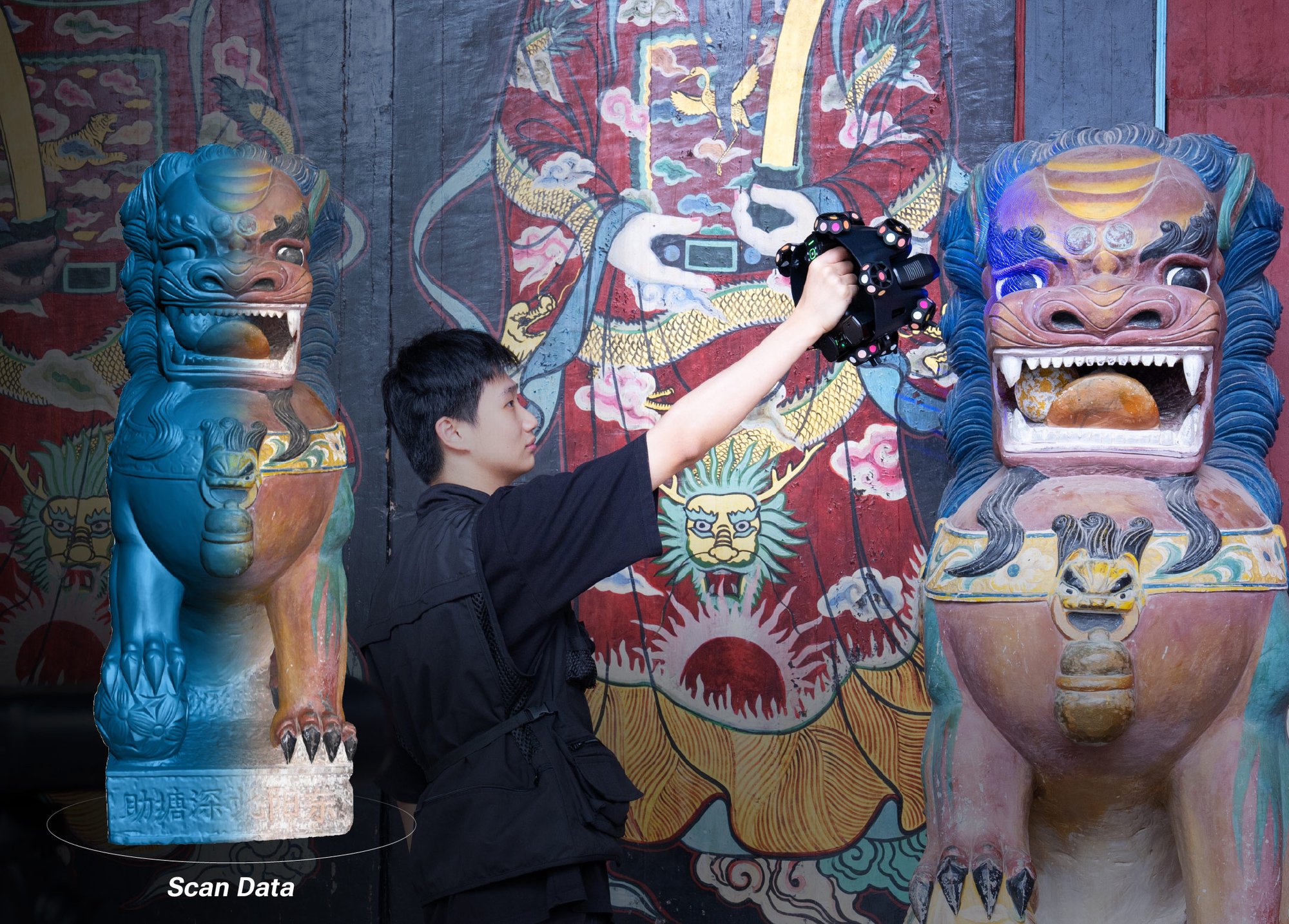

Высокая четкость. Истинные цвета.

Текстурное сканирование в разрешении 5 Мп точно передает цвета объекта и детали материала. Это опровергает устоявшийся стереотип о том, что лазерное трекинговое 3D‑сканирование не позволяет получать цветную информацию. Благодаря сочетанию точности трекинга и цветной текстуры технология расширяет возможности применения в сфере сохранения культурного наследия, научных исследованиях и других областях.

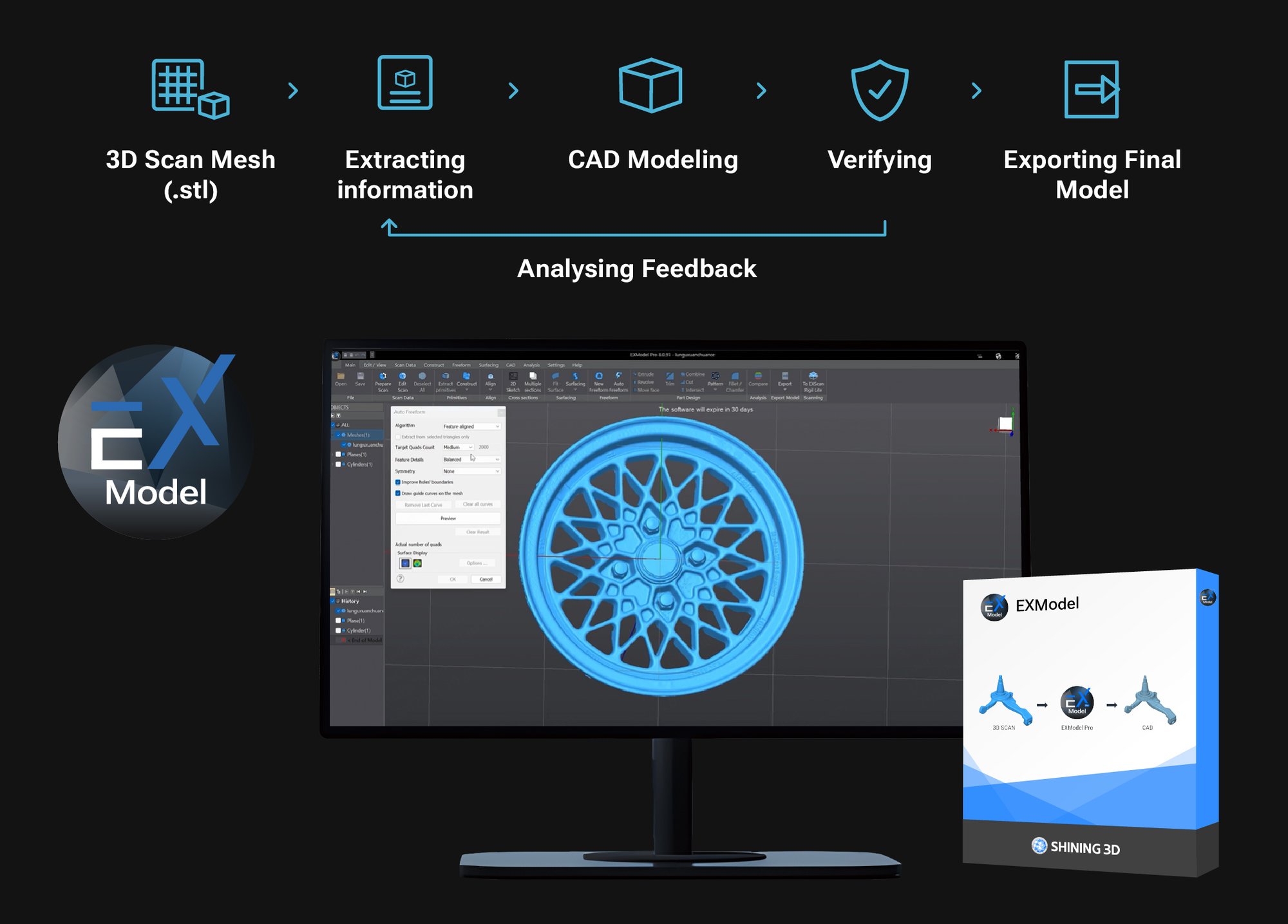

Для оптимизации процесса реверс-инжиниринга

Серия EXModel — это комплексное решение, упрощающее построение CAD‑моделей на базе данных 3D‑сканирования. Набор инструментов позволяет преобразовать полигональную сетку (формат .stl) в профессиональную твердотельную CAD‑модель за несколько простых шагов.

Узнать больше

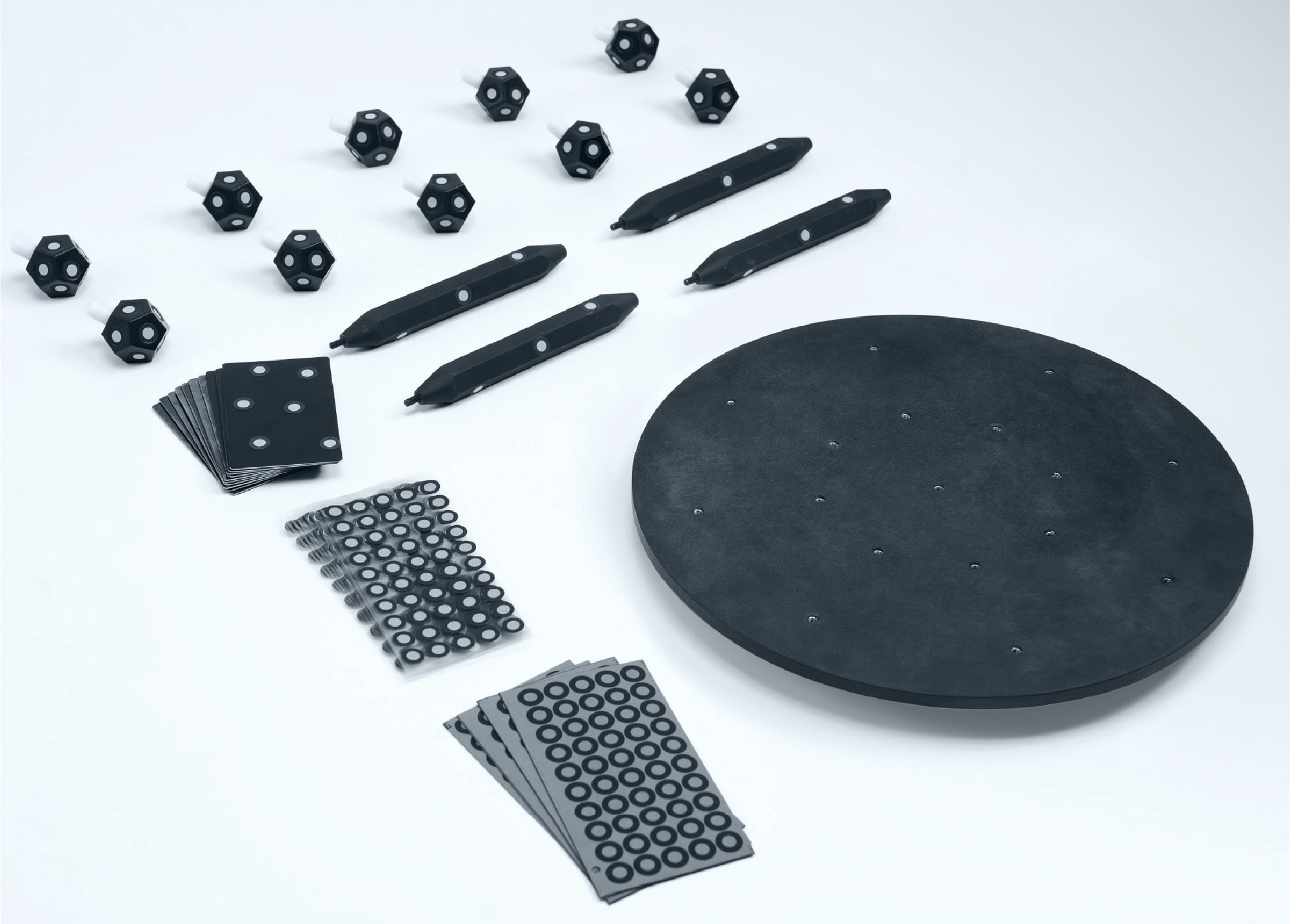

Набор аксессуаров

Профессиональный набор маркеров, предназначенный для повышения качества сканирования и стабильности отслеживания в процессах 3D-сканирования. В набор входят:

Магнитные шарики-маркеры диаметром 6 мм
Самоклеящиеся маркеры
Карточки с маркерами
Крепежные стойки
Поворотный стол диаметром 300 мм.

Узнать больше

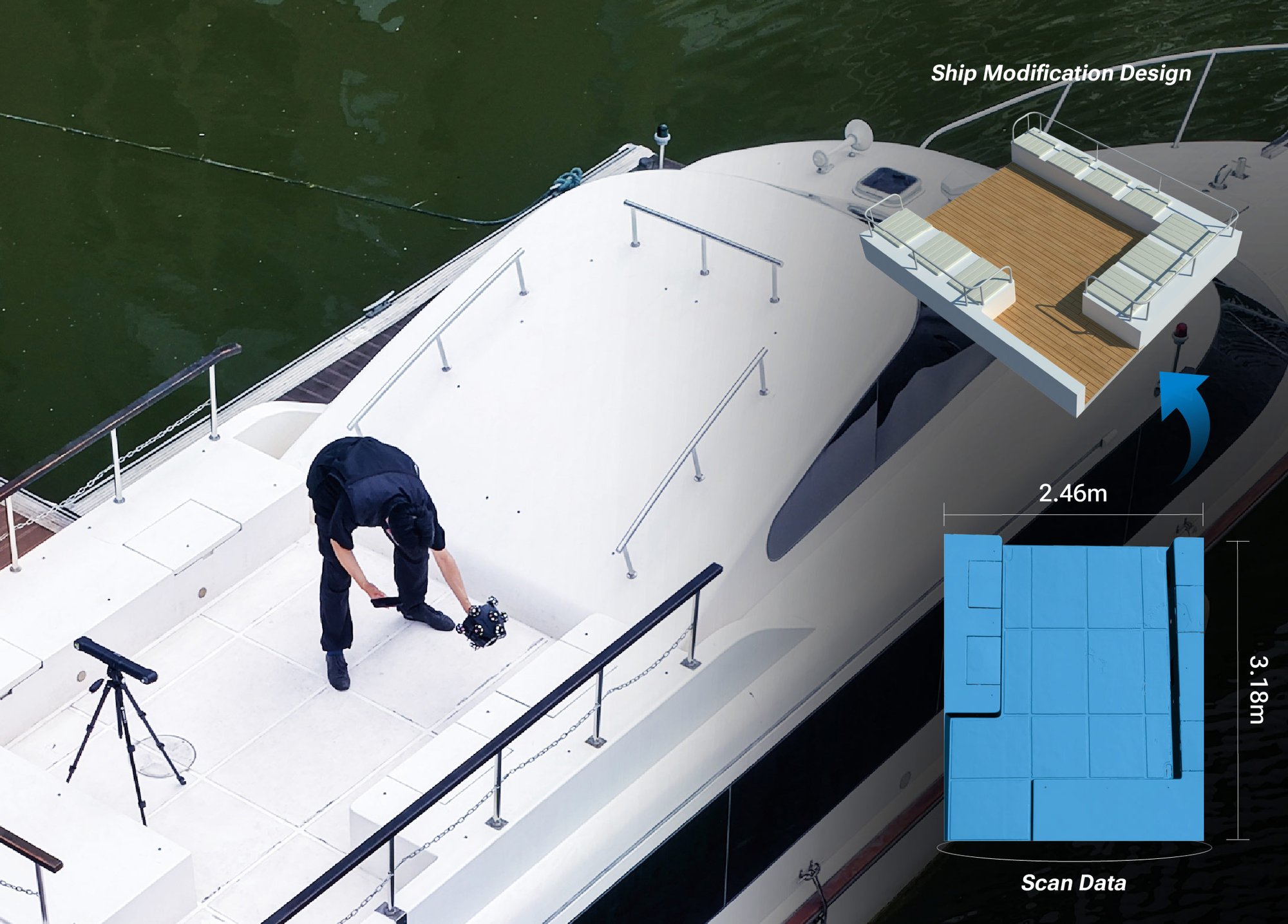

Кастомизация под отраслевые задачи

Сканируйте крупные компоненты, нестандартные детали и сложные поверхности с помощью гибкого рабочего процесса без использования маркеров. EinScan Trak помогает пользователям быстро получать точные 3D‑данные для задач реверс‑инжиниринга, модификации, реставрации и отраслевой кастомизации.
Промышленный и продуктовый дизайн

Оцифровывайте прототипы, механические детали, оснастку и промышленные компоненты с высокой эффективностью и проработкой мельчайших деталей. Благодаря множеству лазерных режимов и гибким настройкам сканирования EinScan Trak поддерживает разработку продукции, итерации дизайна и производственные процессы — от концепции до выпуска изделия.
Сохранение наследия и искусство

Сохраняйте скульптуры, рельефы, исторические артефакты и архитектурные элементы, не размещая маркеры на ценных поверхностях. С захватом текстуры в разрешении 5 Мп EinScan Trak фиксирует как геометрию, так и цветовые детали — для реставрации, архивирования, научных исследований и цифровых выставок.
AR, VR и цифровой контент

Создавайте точные 3D‑модели с реалистичной цветопередачей на основе реальных объектов для иммерсивных цифровых решений. EinScan Trak позволяет преобразовывать произведения искусства, реквизит, культурные объекты и физические модели в высококачественный цифровой контент для AR, VR, игр и визуализации.
Образование и научные исследования

Предоставьте студентам, исследователям и лабораториям интуитивно понятный инструмент для захвата 3D‑данных, измерений и анализа. Беспроводной режим работы и гибкие варианты сканирования упрощают изучение сложных объектов, документирование результатов и организацию практического обучения.

Программное обеспечение EXScan Trak

EXScan Trak — это программное обеспечение для сканирования, предназначенное для устройств серии EinScan Trak и разработанное для обеспечения сбора сложных 3D-данных с помощью гибкого и эффективного рабочего процесса.

Умное объединение различных режимов и разрешений

Переключение лазера и разрешения в режиме реального времени

Быстрые и разнообразные инструменты для редактирования данных

Интерфейс сканирования с обратной связью в режиме реального времени

Совместимое программное обеспечение

SHINING3D Inspect
для 3D-контроля

Polyworks

Geomagic Control X

EXModel Pro
для реверс-инжиниринга

BlueStar Mapping
для текстурного отображения

Geomagic Design X

Технические характеристики

Объемная точность До 0,1 мм
Высокоскоростное сканирование В комплекте (19 + 19 перекрестных лазерных линий)
Детальное сканирование В комплекте (7 параллельных лазерных линий)
Сканирование глубоких отверстий Включено (одиночная лазерная линия)
Резолюция 0,05 - 10 мм
Скорость сканирования 2 630 000 точек/с
Макс. поле зрения Режим отслеживания: 4796 × 4174 мм @ 4000 мм
Режим ручного сканера: 547 × 463 мм @ 500 мм
Вес нетто Трекер: 1,02 кг
Сферический сканер: 1,46 кг
Ручной сканер: 0,48 кг
Сертификаты CE, FCC, ROHS, WEEE, FDA, SRRC, IP50

*Полные технические характеристики см. в брошюре.

Скачать брошюру

Узнайте больше о работе EinScan Trak

Распаковка: что находится в коробке?

Распакуйте EinScan Trak и ознакомьтесь со всем, что входит в комплект. Этот полный комплект поддерживает гибкие беспроводные и проводные рабочие процессы и содержит всё необходимое для настройки системы отслеживания для профессионального 3D-сканирования.

Как настроить EinScan Trak

Настройте свой EinScan Trak с помощью этого пошагового руководства, в котором описаны установка штатива, сборка трекера и сканера, настройка аккумулятора, подключение к маршрутизатору и активация устройства. Узнайте, как переключаться между беспроводным и проводным режимами как в режиме отслеживания, так и в режиме ручного сканирования.

Полное руководство по калибровке

Чтобы обеспечить стабильное качество сканирования с помощью EinScan Trak, каждые две недели выполняйте инструкции данного руководства по калибровке. Выполняйте калибровку трекера, калибровку системы и калибровку баланса белого в соответствии с инструкциями, чтобы обеспечить надежную работу системы отслеживания.

Пошаговое руководство по работе в режиме ручного сканера

Узнайте, как использовать EinScan Trak в режиме ручного сканирования для объектов небольшого и среднего размера, а также в ограниченном пространстве. Режим ручного сканирования обеспечивает гибкий рабочий процесс, позволяющий сканировать участки, которые труднодоступны в режиме отслеживания.

Режим отслеживания — сканирование одной станции

Узнайте, как использовать EinScan Trak в режиме одноточечного отслеживания для сканирования объектов среднего и большого размера без использования маркеров. В данном руководстве рассматриваются настройка сканирования, расстояние между точками, дальность отслеживания, лазерные индикаторы расстояния, регулировка экспозиции, а также переключение режимов лазера для сканирования детальных или узких участков.

Пошаговое руководство по гибридному режиму «Leapfrog»

Узнайте, как использовать гибридный режим Leapfrog на сканере EinScan Trak для эффективного сканирования обширных объектов. Такой рабочий процесс с использованием системы отслеживания позволяет выполнять сканирование с нескольких точек и в разных направлениях с автоматической синхронизацией, без необходимости ручного объединения проектов.

Режим отслеживания — сканирование транзитных станций

Узнайте, как использовать EinScan Trak в режиме отслеживания «Transit-Station» для сканирования крупных объектов, размеры которых выходят за пределы одной зоны отслеживания, таких как автомобили или лодки. Благодаря интегрированной системе отслеживания EinScan Trak обеспечивает эффективное сканирование с отслеживанием на нескольких станциях и полный сбор 3D-данных.

Как объединить два режима работы для сбора данных

Узнайте, как с помощью программного обеспечения EinScan Trak и EXScan Trak объединить несколько проектов, снятых в разных режимах работы и с разным расстоянием между точками, в одну целостную 3D-модель.

FreeScan Trak Nova — это маневренное, быстрое и точное устройство. Оно обладает более широкими возможностями сканирования. Мы можем просканировать автомобиль целиком за считанные минуты. Еще одна замечательная особенность Nova — это беспроводная связь, благодаря чему нам не нужны провода или шнуры при настройке оборудования.

Саад Канно,

«Бабилон Инжиниринг»

Смотреть на YouTube
Я считаю, что знакомство с компанией SHINING 3D — это отличная возможность, поскольку качество её продукции полностью соответствует нашим высоким стандартам качества. Нам нужны первоклассные инструменты, которые помогут нам воссоздавать автомобили на самом высоком уровне.

БОРИС БРАК,

Наследие Bracq

Смотреть на YouTube
FreeScan Trak Nova от SHINING 3D — это новая беспроводная система 3D-измерения, разработанная для высокоточного и крупномасштабного сканирования. С помощью FreeScan Trak Nova вы сможете собирать больше данных за меньшее время. Используйте его отдельно для конкретных задач или объединяйте с другими устройствами для создания полноценного рабочего процесса сканирования, обеспечивающего непревзойденную скорость, точность и эффективность.

Патриция Фунг,

3D-чудеса

Смотреть на YouTube

Часто задаваемые вопросы

Чем отличается EinScan Trak?

Система устраняет ограничения ручных сканеров: большую дальность, работу без маркеров и независимость от особенностей поверхности. В зоне отслеживания сканирование идёт плавно, без ориентиров. При этом сохраняются компактность и гибкость сканера за счет автономного режима.
Объекты каких размеров может сканировать EinScan Trak?

EinScan Trak сканирует объекты объемом до 15 м³ — хватает для автомобиля. Для крупных объектов (лодки, скульптуры) область расширяют с помощью двух станций. Для мелких (от 5 см) семь лазерных линий обеспечивают точность до 0,05 мм.
Как работает беспроводной режим и как долго держится заряд аккумулятора?

EinScan Trak поддерживает полностью беспроводной режим работы.

Специальный маршрутизатор соединяет трекер и сканер с компьютером, обеспечивая сканирование без использования кабелей. Оба устройства питаются от аккумуляторов и не требуют подключения к внешнему источнику питания во время работы.

Система обеспечивает до 5,5 часов автономной работы и поддерживает «горячую» замену отдельных аккумуляторов.
Какие форматы 3D-файлов поддерживает EinScan Trak?

EinScan Trak поддерживает следующие форматы файлов:

STL/OBJ/PLY/3MF/ASC

Можно ли использовать сканер автономно?

Да. Ручной сканер можно отсоединить от сферической рамы и использовать автономно без повторной калибровки.

В отличие от систем, которым при автономном сканировании требуется большая и тяжелая рама-мишень, EinScan Trak работает как компактный беспроводной ручной сканер. Он может сканировать узкие участки, недоступные для системы слежения, а также более удобен для сканирования небольших объектов.
Нужны ли мне маркеры при сканировании?

В большинстве случаев маркеры не требуются. Оба режима поддерживают сканирование бех маркеров.

Использование маркеров может улучшить качество сканирования при сканировании крупных объектов, требующих нескольких проходов, и сканировании небольших объектов или объектов с небольшим количеством геометрических элементов.

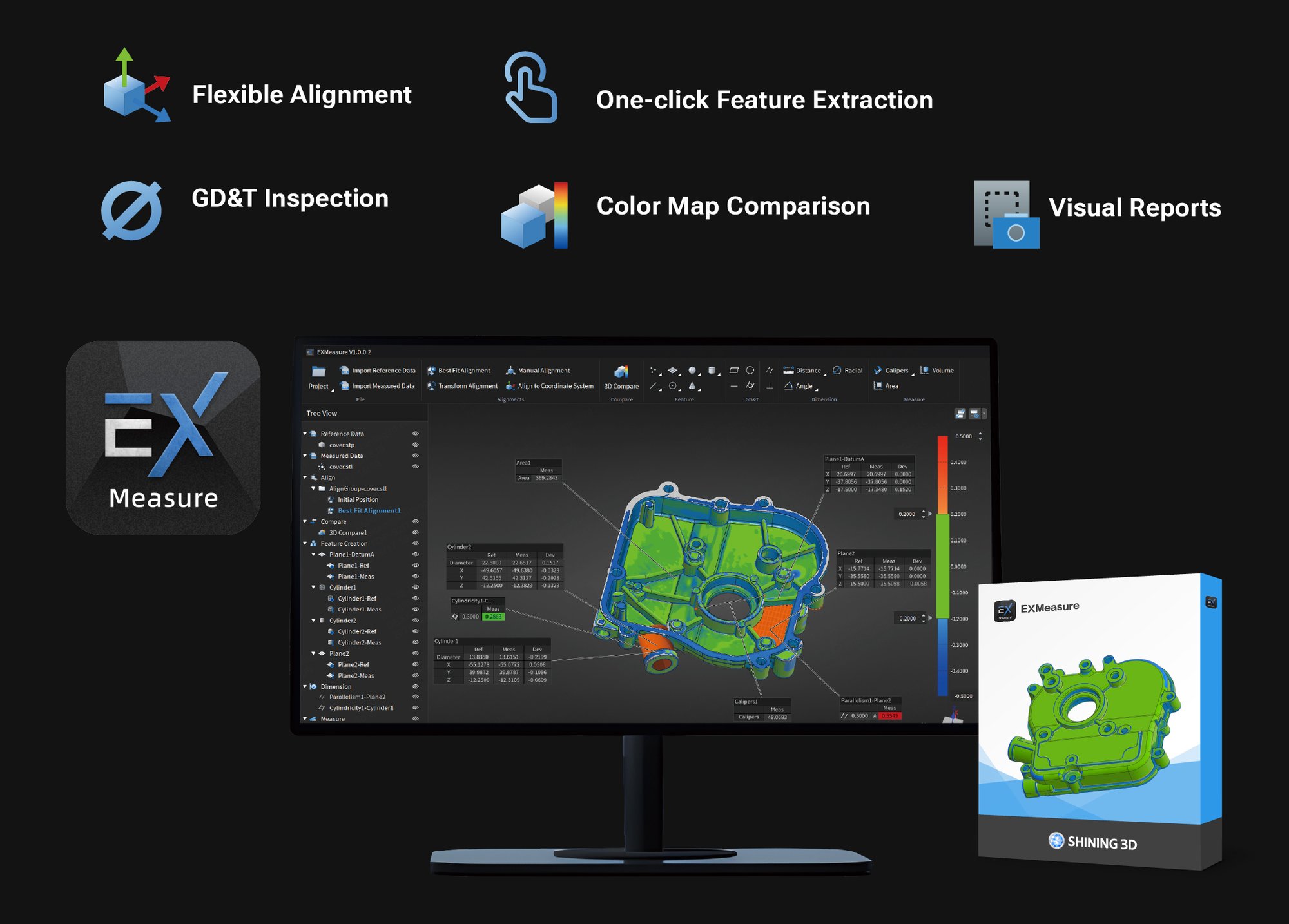

Что такое EXMeasure и как его получить?

EXMeasure — ПО для профессиональных измерений: анализ размеров, выравнивание систем координат, проверка геометрических допусков, экспорт отчётов о визуальном осмотре.

Годовая лицензия на EXMeasure (стоимостью 699 $) входит в комплект с EinScan Trak — без доплаты.
