Как выбрать метрологический 3D-сканер?

Почему оптическое 3D-сканирование важно сегодня?

В современных условиях динамично развивающегося производства обеспечение строгого контроля качества при сохранении высокой эффективности приобретает особую значимость. По мере того как сложные геометрические формы и передовые материалы становятся отраслевым стандартом, традиционные контактные измерительные инструменты зачастую оказываются недостаточно эффективными.

Оптическое 3D‑сканирование совершило настоящий прорыв, ускорив цифровую трансформацию за счёт обеспечения точности на микронном уровне. Благодаря бесконтактному получению данных о всей поверхности объекта этот метод позволяет безупречно фиксировать форму гибких или хрупких изделий без риска деформации, существенно сокращая время простоев на этапе контроля на всех этапах производственной цепочки.

Однако при наличии широкого спектра доступных технологий возникает вопрос: как выбрать подходящий метрологический 3D‑сканер для ваших задач? Ниже представлен чёткий пошаговый алгоритм, который поможет определиться с выбором метрологического решения.

Шаг 1. Определите размер объекта

Размер детали — первичный критерий отбора.

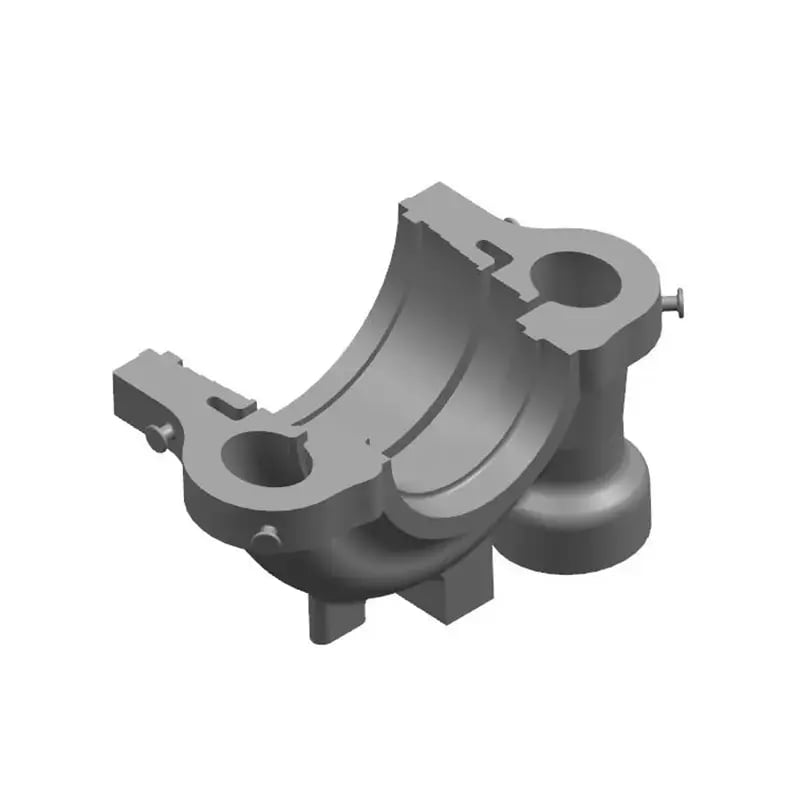

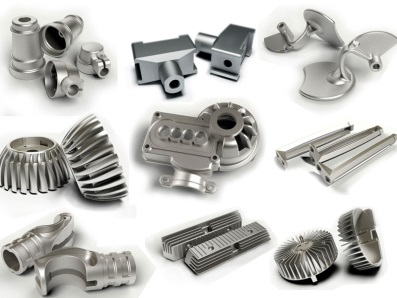

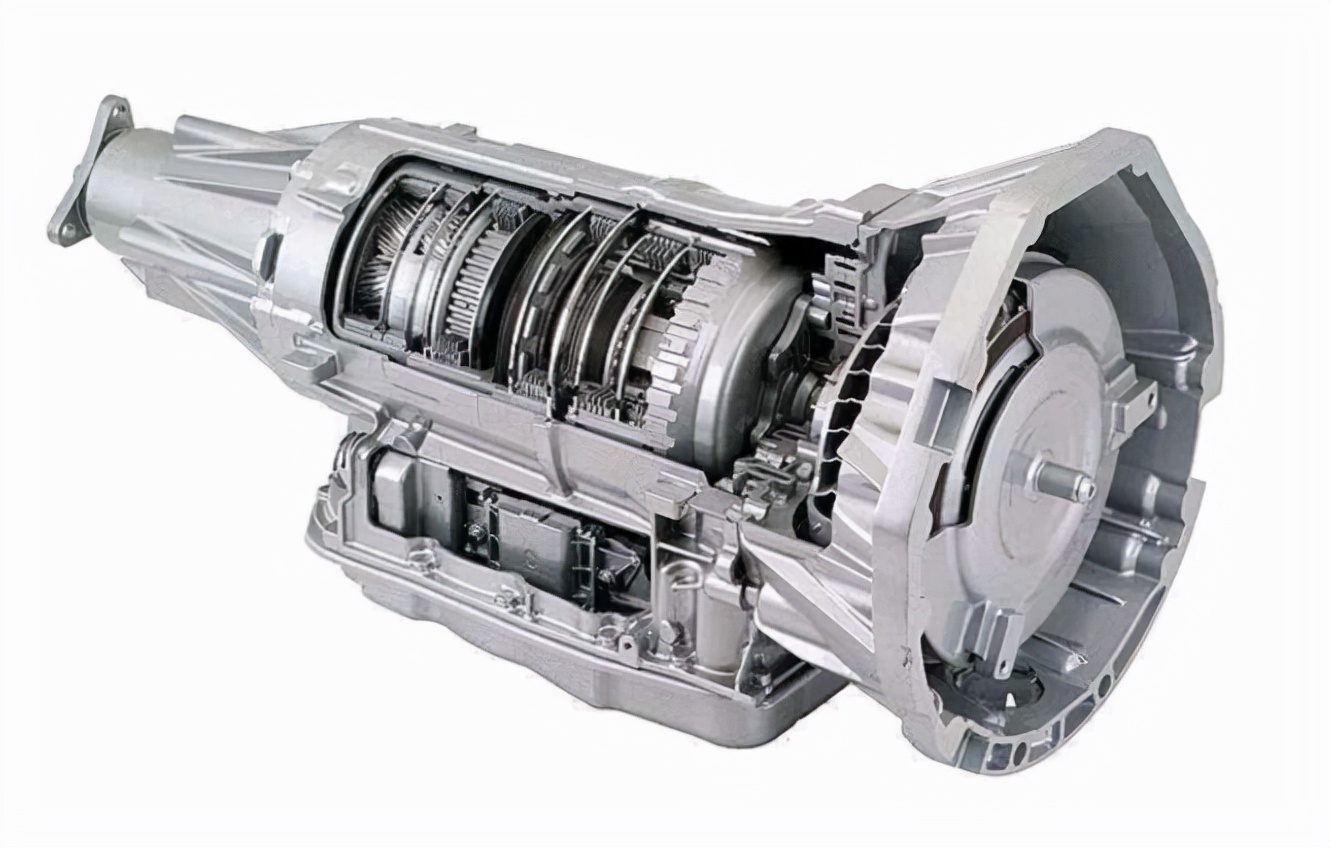

• Небольшие детали (< 500 мм). Для таких объектов нужны системы, способные фиксировать сложные внутренние полости и тонкую геометрию.

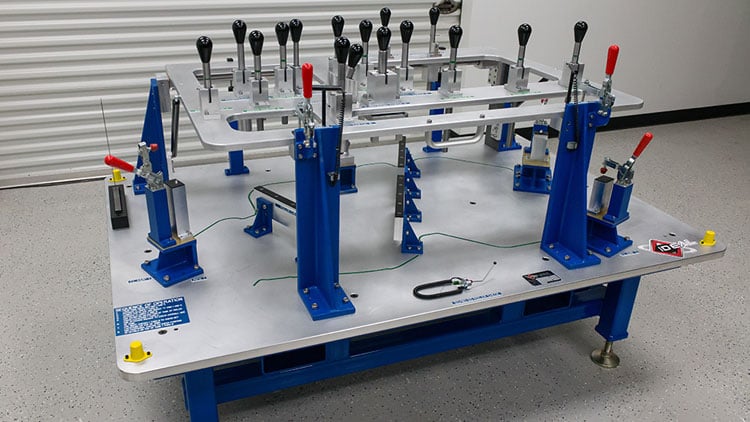

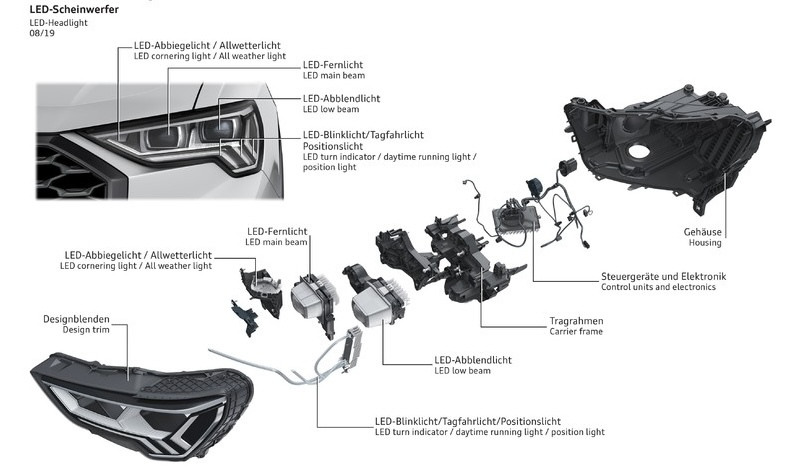

• Детали среднего и крупного размера (500 – 2500 мм). Сборки с комплексными поверхностями, разнообразными текстурами и крупными изогнутыми участками требуют портативных решений для сканирования.

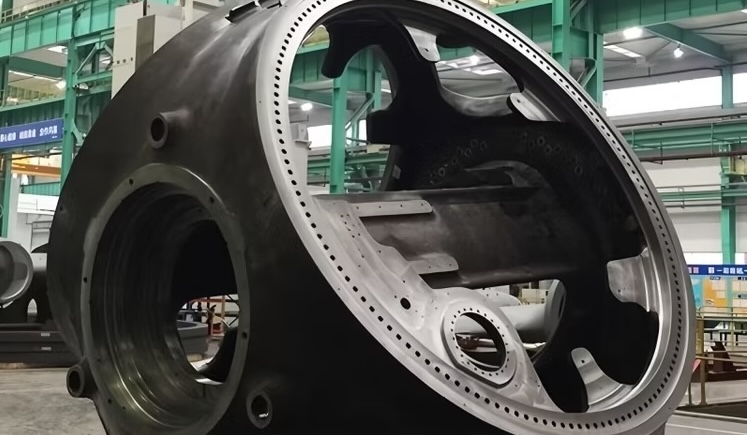

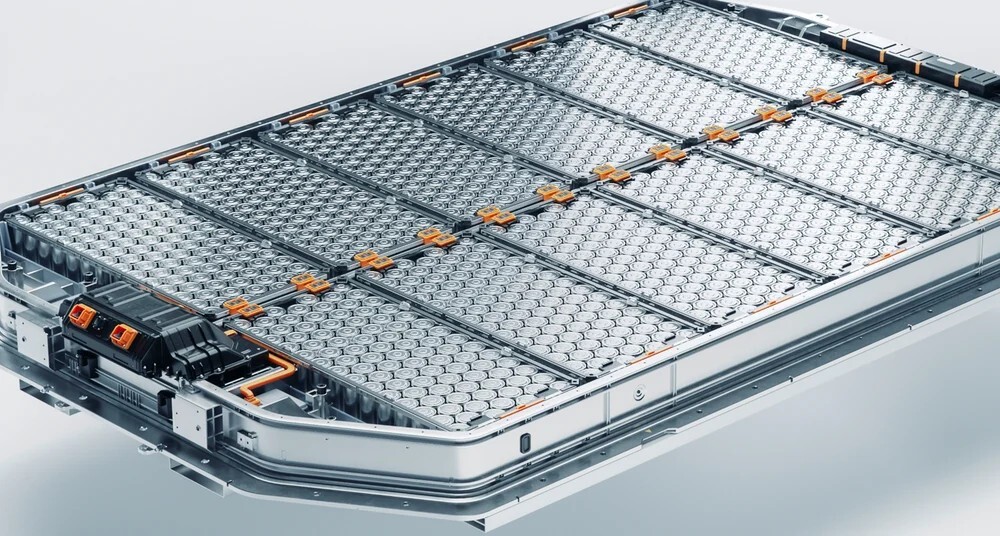

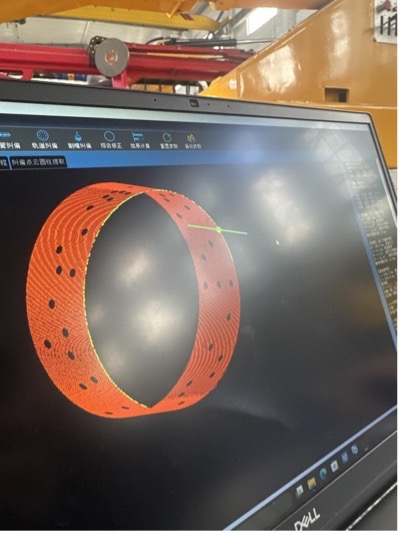

• Крупногабаритные конструкции (> 2500 мм). Для массивных компонентов необходимы сканеры с большим объёмом отслеживания — это позволяет обеспечить единообразие данных на обширных участках.

Шаг 2. Определите требования к точности

Разные задачи предъявляют особые требования к допускам. Каждый метрологический 3D‑сканер проходит тщательное тестирование на соответствие строгим международным стандартам, таким как VDI/VDE 2634 и ISO 10360. Опираясь на эти надёжные метрологические рамки, мы выделяем три основных уровня требований к точности — чтобы помочь вам подобрать оптимальное решение:

• 0,005 – 0,02 мм

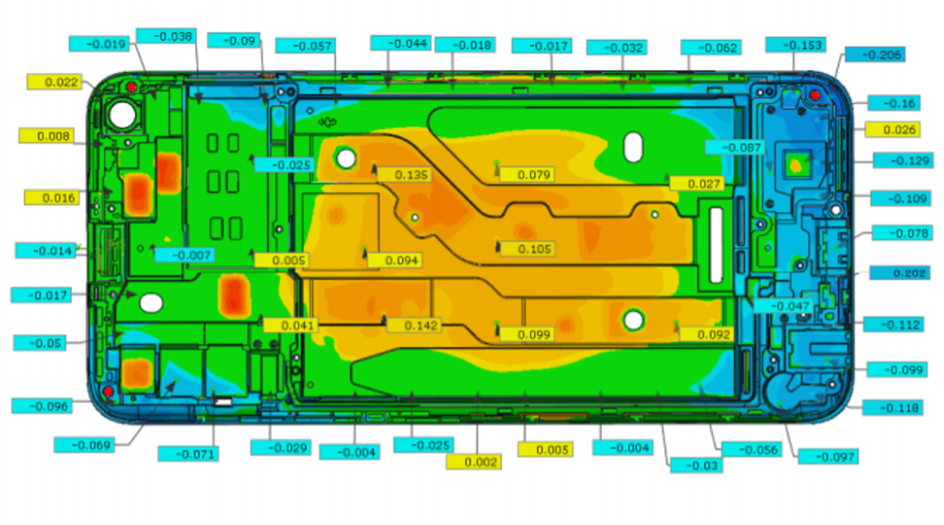

Требуется для деталей, влияющих на функциональную безопасность, строгого контроля геометрических допусков и посадок (GD&T), а также для прецизионного обратного проектирования. Для фиксации острых кромок и мельчайших элементов рекомендуется использовать камеры высокого разрешения.

• 0,02 – 0,05 мм

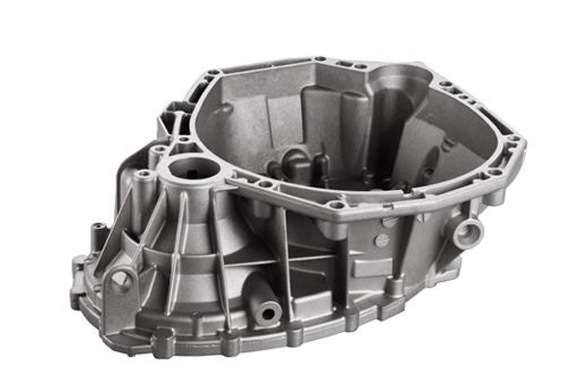

Стандартный допуск для проверки сборок и структурного анализа. В этом диапазоне отлично проявляют себя ручные 3D‑сканеры: они сочетают высокую точность и мобильность при работе с деталями среднего размера.

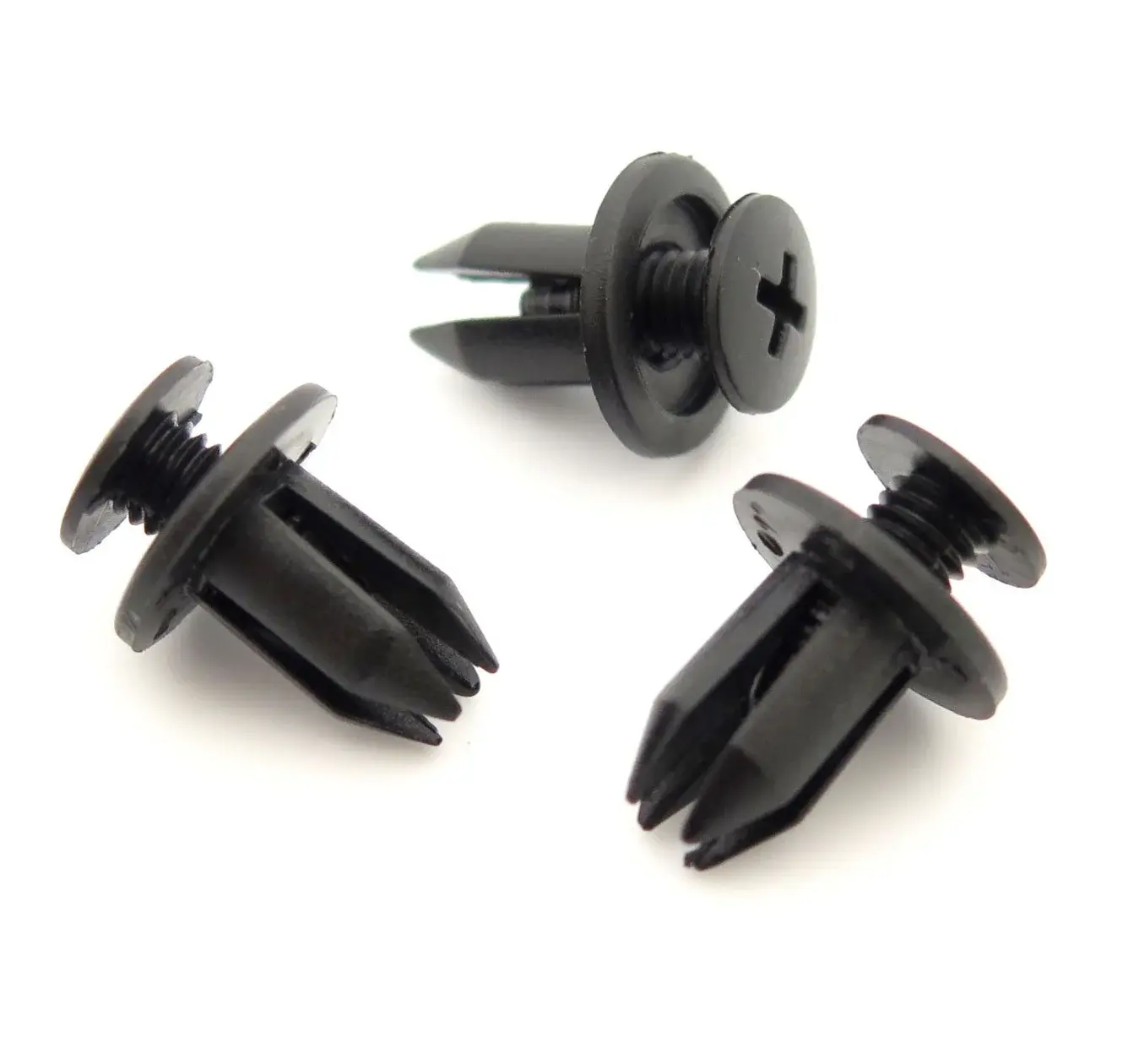

• 0,05 – 0,1 мм

Шаг 3: Рассмотрите другие факторы

Наконец, учтите условия эксплуатации, эффективность рабочего процесса и сложность элементов.

• Беспроводное подключение и автономная работа

На сложных производственных участках или на возвышенных платформах кабели создают опасность споткнуться и ограничивают перемещение. Сканеры с автономной обработкой данных и поддержкой беспроводного подключения оптимизируют рабочий процесс.

• Сканирование без маркеров

В ситуациях, когда нанесение маркеров невозможно, нецелесообразно или отнимает слишком много времени, пригодятся системы динамического отслеживания. Они используют оптические трекеры для определения пространственного положения сканера без маркеров — это радикально сокращает время подготовки к сканированию.

• Материалы

Если поверхность тёмная или сильно отражает свет, а использование спрея для сканирования категорически исключено, лучший выбор — ручной сканер. Продвинутые источники синего лазера и инфракрасного света позволяют без проблем сканировать такие сложные материалы без нанесения спрея.

Однако если деталь исключительно мала, приоритет должен быть отдан захвату микродеталей. В этом случае единственный подходящий вариант — сканер с синим структурированным светом (например, серия OptimScan), даже если для его использования потребуется подготовка поверхности.

• Доступность и геометрия

Если у вашей детали есть глубокие отверстия, узкие зазоры или скрытые участки, лазер просто не сможет до них добраться. Мы рекомендуем дополнить систему отслеживания портативным щупом: он позволит физически коснуться и зафиксировать данные о труднодоступных зонах, ничего не упустив.

• Эффективность

Когда каждая минута на счету и вы сканируете крупные компоненты, важно избежать утомительной подготовительной работы. Настоятельно рекомендуем использовать ручные сканеры или сканеры с функцией отслеживания. Благодаря возможностям динамического отслеживания они обеспечивают быстрое сканирование без маркеров и позволяют приступить к сбору данных в рекордно короткие сроки.

Реальные сценарии: как применить это руководство?

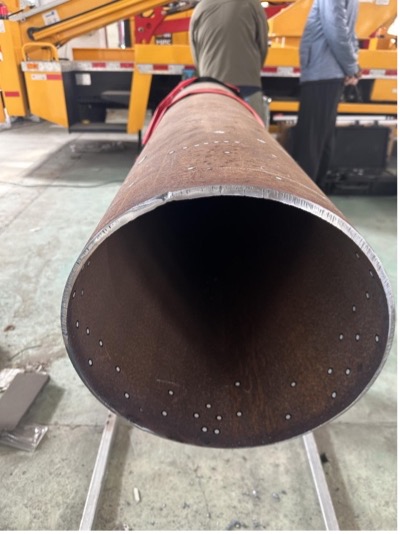

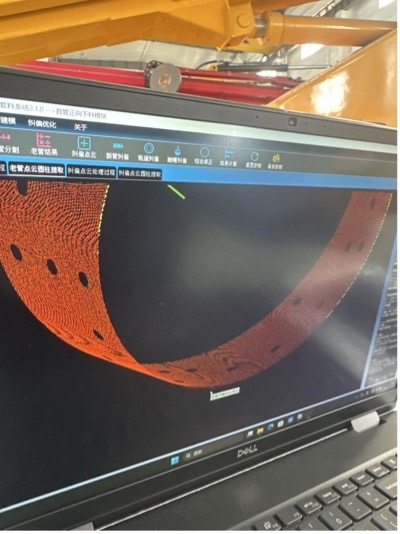

Чтобы увидеть, как пошаговый подход работает на практике, рассмотрим три типичных промышленных примера.

Заключение

Выбор метрологического 3D‑сканера — это не поиск «самой передовой» системы, а подбор оптимального решения для конкретной задачи. Во многих случаях основная сложность связана не с самой технологией, а с недостаточно чётко сформулированными требованиями.

Структурированный подход — когда сначала определяют размер объекта, затем требуемую точность, а в завершение учитывают особые условия — помогает упростить процесс выбора, который в противном случае может оказаться чрезмерно сложным. Такой метод также позволяет нагляднее оценить возможные компромиссы: например, между точностью и эффективностью либо между гибкостью применения и стабильностью результатов.

Вместо вопроса «Какой сканер лучший?», полезнее задать себе следующие:

Какую проблему я пытаюсь решить?

Какие ограничения характерны для данной задачи?

Чёткие ответы на эти вопросы превращают выбор подходящего метрологического 3D‑сканера из метода проб и ошибок в логичный и обоснованный процесс. В итоге это приводит к повышению качества получаемых данных, росту операционной эффективности и минимизации компромиссов при практическом применении оборудования.
