Минимизация времени простоя импортозамещения с помощью обратного проектирования на основе 3D-сканирования

Когда необходимо обратное проектирование?

• Сбои в цепочках поставок. Когда поставки оригинальных деталей задерживаются из‑за проблем с глобальной логистикой или торговых барьеров.
• Обслуживание устаревшего оборудования. Когда производитель оригинального оборудования (OEM) больше не поддерживает старые машины.
• Отсутствие документации. Когда технические чертежи или 3D‑файлы недоступны, утеряны или никогда не предоставлялись.
• Локальная оптимизация. Когда компоненты нужно адаптировать или усовершенствовать для конкретных местных условий эксплуатации.

Вид на обломки внутри Нотр-Дам де Пари после пожара, который опустошил собор 16 апреля 2019 года. Фото: Christophe Petit Tesson/Pool via Reuters

Стратегии повышения непрерывности операций

Для B2B‑предприятий главная проблема на сегодняшнем нестабильном рынке — уже не столько стоимость приобретения, сколько стратегический риск простоя производства. Интегрируя 3D‑сканирование в цифровой рабочий процесс, компании могут перейти от модели «уязвимых глобальных поставок» к модели «устойчивого локального производства».

Ключевые преимущества устойчивости на основе 3D‑технологий

• Нейтрализация сроков поставки. Превратите месяцы ожидания из‑за международной доставки и неопределённостей логистики в дни локального технического реагирования — обеспечьте бесперебойную работу производственных линий.

• Оптимизация и контроль затрат. Исключите премиальные наценки OEM‑логистики, колебания таможенных пошлин и непомерные расходы на срочную авиадоставку.

• Управление цифровым складом. Переходите от громоздких, требующих больших затрат физических запасов к «цифровому складу»: храните библиотеку 3D‑активов, готовых к немедленному производству с помощью ЧПУ или 3D‑печати, — это существенно снизит накладные расходы на хранение.

• Продление жизненного цикла устаревшего оборудования. Освободитесь от «запланированного устаревания»: воссоздавайте критически важные компоненты для стареющих машин, которые больше не поддерживаются производителем, — так вы максимизируете рентабельность инвестиций в существующее капитальное оборудование.

• Техническая автономия и оптимизация. Дайте возможность местным инженерным командам не просто копировать, но и улучшать оригинальные конструкции: адаптируйте детали к конкретным местным условиям или повышайте спецификации материалов для лучшей производительности.

• Устойчивое развитие и сокращение углеродного следа. Производя детали ближе к месту их использования, предприятия значительно сокращают выбросы углекислого газа, связанные с дальними глобальными перевозками, — это соответствует современным целям ESG (экологические, социальные и корпоративные аспекты управления).

Рабочий процесс: от физической детали к локальной замене

Современный рабочий процесс обратного проектирования — это бесшовный мост между физическим и цифровым мирами, который обычно включает три основных этапа:

• Высокоточное 3D-сканирование. Использование промышленных 3D‑сканеров (от портативных лазерных систем до высокоразрешающих сенсоров со структурированным светом) для фиксации точной геометрии детали в виде облака точек высокой плотности.

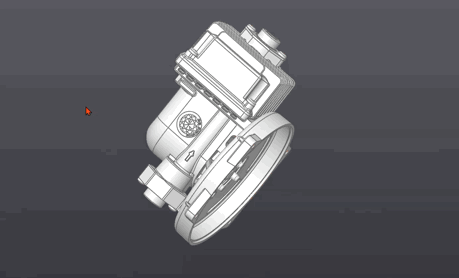

• Обратное проектирование и реконструкция CAD-моделей. Обработка данных сканирования с помощью специализированного ПО для обратного проектирования, чтобы выделить элементы и создать функциональную редактируемую CAD‑модель. На этом этапе можно восстановить «замысел конструкции», исправив любые износы или повреждения оригинальной детали.

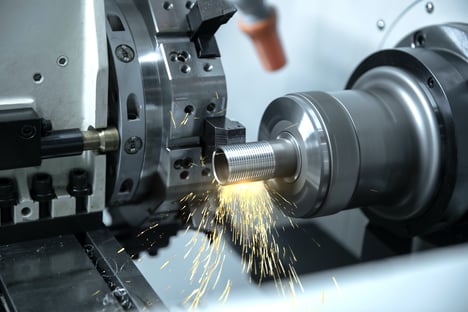

• Локальное производство (3D‑печать / ЧПУ). Готовая CAD‑модель отправляется на производство. Деталь изготавливается в локальной экосистеме — либо методом аддитивного производства (3D‑печать) для сложных геометрических форм, либо с помощью обработки на станках с ЧПУ для высокопрочных металлических компонентов.



SHINING 3D: надёжная основа для продвинутого обратного проектирования

Чтобы превратить физический компонент в точный цифровой актив, используемое оборудование должно обеспечивать не просто сетку — оно должно гарантировать уверенность. SHINING 3D предоставляет высокопроизводительную экосистему, которая служит надёжным мостом между реальностью и цифровым проектированием, гарантируя инженерам целостность данных, необходимую для сложной реконструкции.

• Метрологическая надёжность. Наши промышленные линии сканирования разрабатываются и тестируются в строгом соответствии с международными стандартами, включая ISO 10360 и VDI/VDE 2634. Это обеспечивает повторяемость на уровне микрона и прослеживаемую точность, на которую могут положиться профессиональные инженеры.

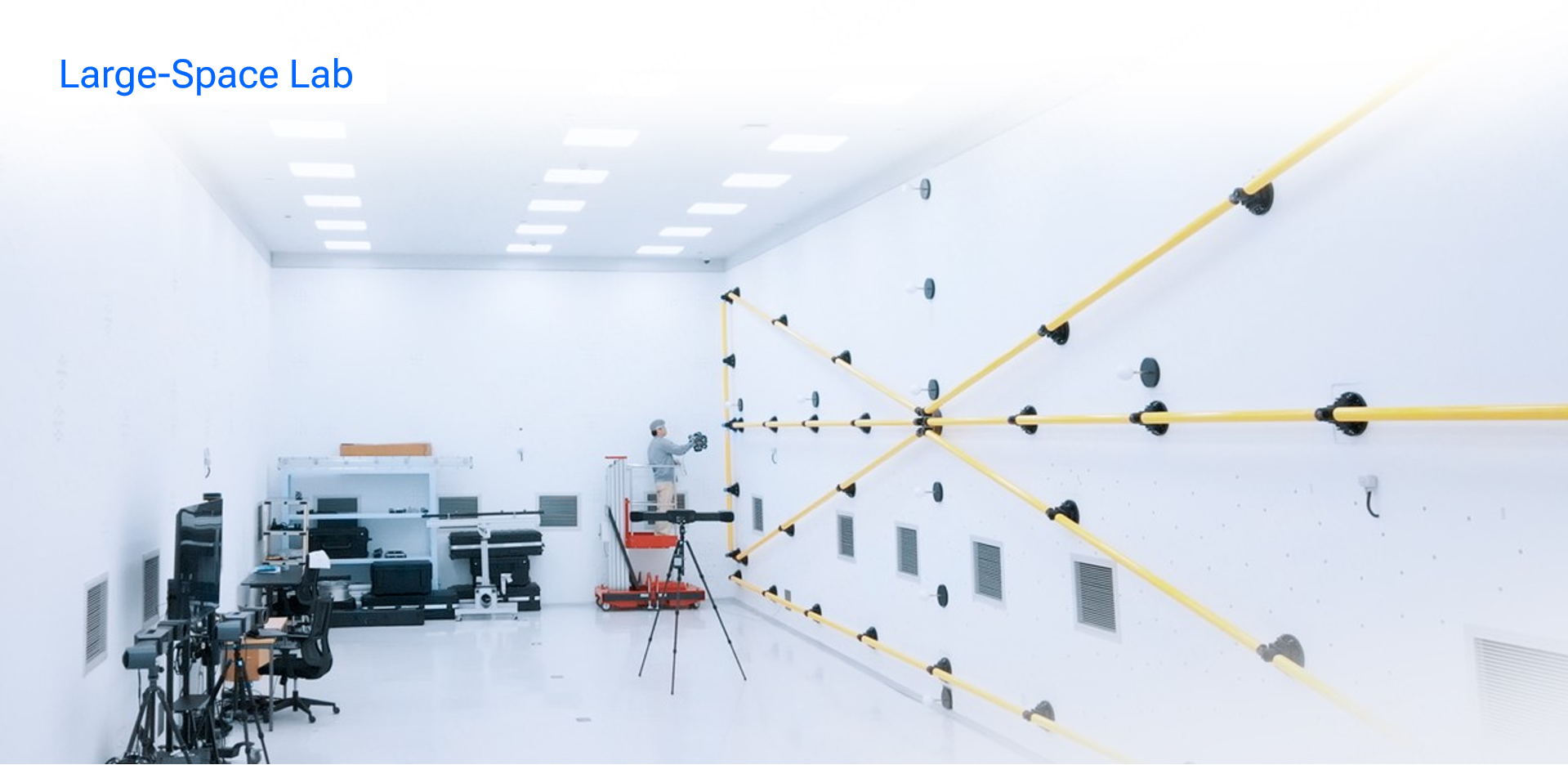

• Собственные лаборатории калибровки точности. Каждая система поддерживается нашими специализированными, современными лабораториями калибровки точности. Эта внутренняя инфраструктура позволяет нам поддерживать строгий контроль качества и обеспечивать постоянную проверку производительности сенсоров на протяжении всего жизненного цикла продукта.

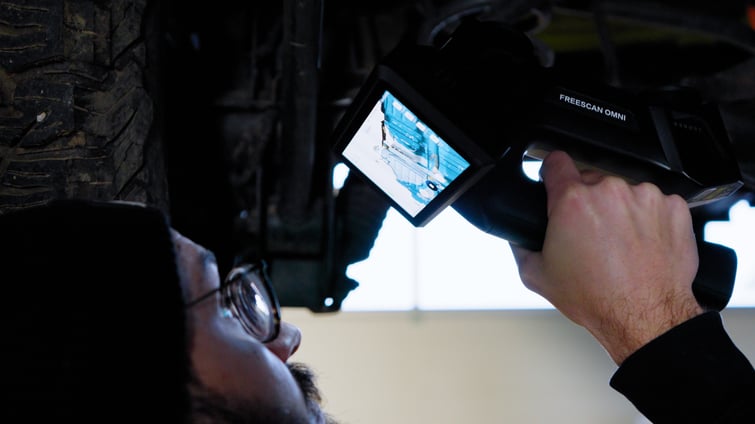

• Универсальность для разных поверхностей. Системы SHINING 3D отлично работают в разнообразных условиях. Будь то тёмные, отражающие поверхности автомобильных деталей или сложные геометрические формы аэрокосмических компонентов, наша технология получает чистые данные без обширной подготовки поверхности.

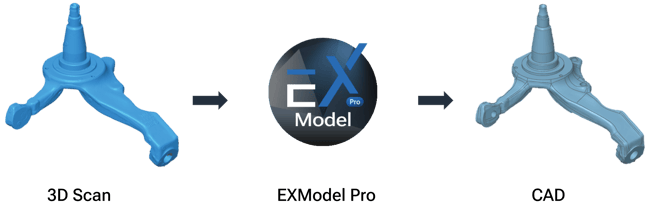

• Упрощённый рабочий процесс 3D-скана в CAD-модель. Мы упрощаем путь от физического сканирования до готовой к производству CAD‑модели. Интегрируя наши сканеры с мощным ПО, таким как EXModel, мы создаём интуитивно понятную сквозную среду, которая позволяет инженерным командам эффективнее восстанавливать замысел конструкции.






• Глобальный технический опыт. Обладая многолетним опытом в области высокоточной 3D‑метрологии, SHINING 3D предлагает больше, чем просто оборудование: мы предоставляем техническую глубину и глобальную сеть поддержки, необходимую для поддержания научно‑исследовательских и ремонтных операций профессионального уровня.



• Автоматизированный и крупносерийный контроль. Помимо реконструкции отдельных деталей, наша технология поддерживает автоматизированные рабочие процессы 3D‑контроля. Интегрируя роботизированные ячейки и возможности пакетной обработки, мы позволяем предприятиям проводить крупносерийный контроль качества с постоянной точностью, значительно увеличивая пропускную способность локальных производственных линий.

Межотраслевые применения: универсальное решение

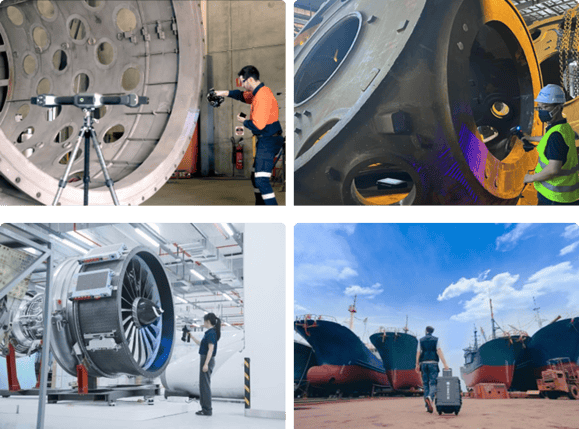

3D‑сканирование — это универсальная технология, способная устранить критические узкие места в самых разных отраслях:

• Аэрокосмическая отрасль и авиация. Воссоздание второстепенных внутренних компонентов или специализированной оснастки, чтобы поддерживать работоспособность авиапарков, когда глобальные запасы запчастей ограничены.

• Машиностроение и производство. Изготовление быстроизнашивающихся шестерён, втулок и специализированных приводов для автоматизированных производственных линий.

• Строительство и тяжёлая техника. Поддержание работоспособности специализированных экскаваторов и землеройных машин за счёт локального воссоздания гидравлических фитингов и конструктивных штифтов.

• Инфраструктура и энергетика. Обслуживание насосов, клапанов и турбин в удалённых локациях, где ожидание импортных запасных частей невозможно.

• Судостроение и морской транспорт. Сканирование на месте крупногабаритных механических узлов для быстрого локального литья и ремонта.

На Ближнем Востоке стремление к диверсификации промышленности (например, инициативы Vision 2030) ускорило внедрение 3D‑метрологии. Локализуя производство деталей для машиностроения, нефтегазовой инфраструктуры и строительства, региональные игроки значительно снижают свою зависимость от волатильности глобальных цепочек поставок.
