Реверс-инжиниринг с помощью 3D-сканирования: быстрее, умнее, проще

Реверс-инжиниринг крайне важен в таких отраслях, как автомобилестроение, машиностроение и тяжёлая промышленность. Он позволяет производителям и инженерам воссоздавать, модифицировать или улучшать существующие компоненты. Но если традиционные подходы к реверс-инжинирингу часто страдают от медлительности и ошибок, то сочетание CAD-реверс-инжиниринга с современными рабочими процессами «3D-скан в CAD» кардинально меняет ситуацию. Это обеспечивает высокую скорость, точность и безупречное качество оцифровки.

Далее мы покажем, как 3D-сканирование трансформирует реверс-инжиниринг, какие инструменты являются лучшими для преобразования сканов в CAD, а также рассмотрим практические примеры их применения.

Что такое реверс-инжиниринг?

Реверс-инжиниринг, также известный как обратное проектирование, — это процесс анализа и воспроизведения детали или системы. При этом проектная информация извлекается непосредственно из существующих объектов путём их разборки, изучения и цифрового воссоздания в точной 3D-модели.

Типичные области применения:

● Оптимизация конструкций через анализ продукции конкурентов.

● Воссоздание снятых с производства деталей промышленного оборудования или ретро-автомобилей.

● Ремонт или замена изношенных компонентов

● Изготовление индивидуальных деталей, аксессуаров или их модификаций.

● Но извлечь проектные данные не всегда просто — особенно с помощью традиционных методов.

Ручной реверс-инжиниринг против 3D-сканирования

Традиционный реверс-инжиниринг часто полагается на ручные измерительные инструменты, такие как штангенциркули или координатно-измерительные машины (КИМ). Хотя эти методы эффективны для простых геометрических форм, они имеют ряд ограничений:

❌ Низкая эффективность: измерение деталей сложной формы вручную отнимает много времени и трудозатрат.

❌ Неточность: человеческие ошибки и ограниченное количество точек измерения снижают точность обмеров.

❌ Плохая адаптивность: работа с поверхностями произвольной геометрии, природными объектами или труднодоступными элементами затруднительна.

3D-сканирование решает эти проблемы, быстро, точно и без физического контакта преобразуя в цифровую форму всю поверхность объекта. Независимо от того, работаете ли вы с изношенными деталями, изогнутыми поверхностями или сложными узлами, 3D-сканер обеспечивает эффективный рабочий процесс: от 3D-сканирования до преобразования в файл CAD. Это позволяет получать полные цифровые модели высокого разрешения, значительно улучшая процесс реверс-инжиниринга изделий и делая его более плавным, надёжным и простым.

Давайте подробнее рассмотрим процесс реверс-инжиниринга с использованием 3D-сканирования.

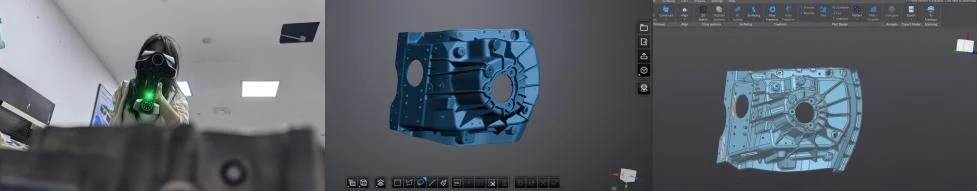

Шаг за шагом: реверс-инжиниринг с помощью 3D-сканирования

Давайте возьмем в качестве примера EinScan Libre от SHINING 3D — комплексный, автономный беспроводной 3D-сканер.

Шаг 1. Сканирование объекта

EinScan Libre позволяет за считанные минуты оцифровать поверхность объекта.

Шаг 2. Создание высококачественной сеточной модели

Массив точек преобразуется в плотную сеточную модель (файл STL), которую можно очистить и уточнить прямо на устройстве благодаря высокопроизводительному процессору NVIDIA и 5,5-дюймовому сенсорному экрану, обеспечивающим плавную и быструю работу.

Шаг 3. Преобразование сеточной модели в формат CAD

Тесная интеграция с EXModel через EXScan Libre позволяет преобразовать данные сеточной модели в редактируемую параметрическую CAD-модель одним щелчком мыши.

Шаг 4. Анализ, оптимизация и производство

Итоговая CAD-модель позволяет инженеру:

✔ корректировать размеры для улучшения рабочих характеристик

✔ проводить анализ внутренних напряжений с помощью программного обеспечения CAE

✔ экспортировать готовые CAD-файлы для последующих процессов, таких как обработка на станках с ЧПУ, литье под давлением или 3D-печать

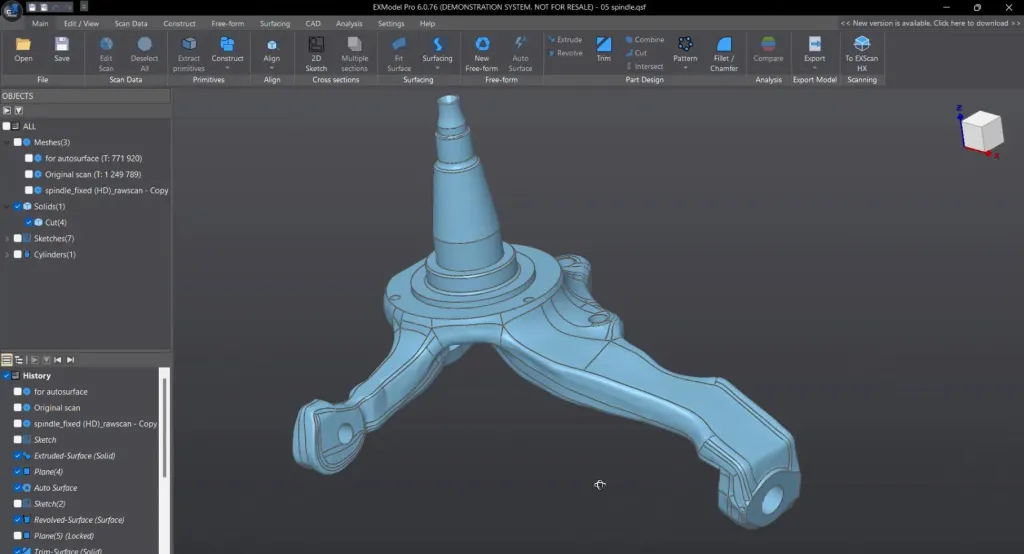

Программное обеспечение для реверс-инжиниринга CAD-моделей: рекомендации

EXModel — это эффективный инструмент, который объединяет 3D-сканирование и CAD-моделирование, оптимизируя весь процесс реверс-инжиниринга — от сбора данных до производства. Он предоставляет комплексный набор функций для создания параметрических CAD-моделей профессионального уровня, полностью совместимых с ведущими CAD-платформами.

Благодаря полной интеграции в экосистему сканирования SHINING 3D, EXModel обеспечивает передачу данных из сканирующего ПО одним щелчком мыши, гарантируя быстрый и беспрепятственный переход от сеточной модели к CAD.

Сканеры SHINING 3D в сочетании с EXModel активно применяются для различных задач: от кастомизации автомобильных бамперов и проектирования яхт до оптимизации литейных форм, для которых были утеряны оригинальные CAD-файлы, и многих других задач.

Сканеры SHINING 3D в сочетании с EXModel активно используются для CAD-реверс-инжиниринга во множестве областей. Сюда относится кастомизация бамперов и репликация автомобильных компонентов, проектирование яхт и оптимизацию литейных форм при отсутствии оригинальных CAD-файлов. Среди других распространенных применений — сохранение и реставрация объектов культурного наследия, разработка медицинских протезов и создание бытовой электроники.

Примеры использования 3D-сканирования в реверс-инжиниринге в различных отраслях

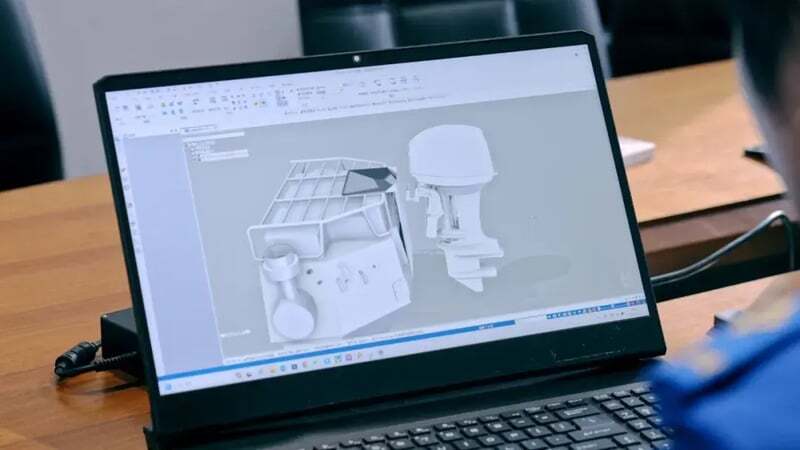

Реверс-инжиниринг автомобилей спасательных служб с высокоточным 3D-сканированием

Компания Blue Sky Rescue использовала сканеры FreeScan Trak Pro2 и FreeScan Combo метрологического класса производства SHINING 3D для реверс-инжиниринга интерьеров транспортных средств. Оцифровка сложных геометрических форм позволила оптимизировать компоновку и быстро интегрировать индивидуальное оборудование, что повысило эффективность реагирования на чрезвычайные ситуации.

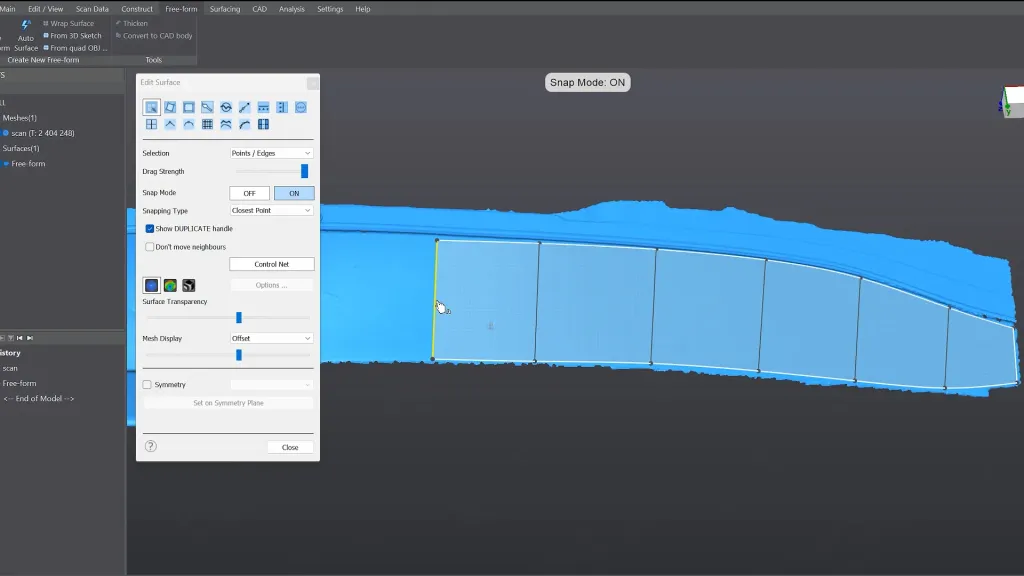

Индивидуальный дизайн яхт с помощью EinScan Libre

Компания Custom Marine Solutions использовала беспроводной 3D-сканер EinScan Libre от SHINING 3D для улучшения процесса создания аксессуаров для яхт. Сканируя яхты на открытом воздухе, они смогли более эффективно создавать аксессуары по индивидуальному заказу, такие как ковры и обивка, повышая точность и сокращая трудозатраты.

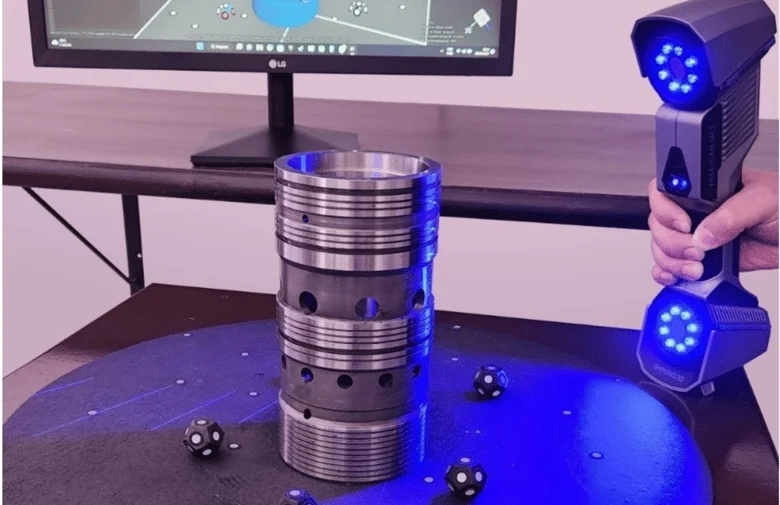

Расширение возможностей реверс-инжиниринга горнодобывающего оборудования

Компания GL Equipamentos, специализирующаяся на реверс-инжиниринге деталей горнодобывающего оборудования, столкнулась с неэффективностью традиционных ручных методов измерения. Внедрение высокоточных сканеров SHINING 3D повысило точность измерений и значительно сократило время сбора данных для реверс-инжиниринга.

Заключение

В условиях, когда промышленность стремится к сокращению циклов разработки и повышению точности производства, 3D-сканирование стало незаменимым инструментом для реверс-инжиниринга. С помощью современных 3D-сканеров инженеры могут сканировать сложные детали за считанные секунды, создавать высокоточные CAD-модели и ускорять внедрение инновационных продуктов. Такой подход предлагает несколько ключевых преимуществ:

● Экономичные решения

● Идеальный выбор для сложных конструкций

● Ускоренное проектирование и оптимизация

Хотите преобразовать свой процесс реверс-инжиниринга? Обратитесь за бесплатной консультацией к команде экспертов SHINING 3D прямо сейчас.
