3D‑сканирование для электроники позволяет выполнять высокоточное обратное проектирование, контроль качества, 3D‑измерения, 3D‑моделирование и цифровое документирование на всех этапах производства небольших печатных плат и электронных устройств.

Заказать бесплатную демонстрацию
Обзор электроники и электротехники

Обзор

В эпоху информации электронные устройства незаменимы — от бытовой электроники до серверов и базовых станций связи.

Контроль качества в этой отрасли эволюционировал, но традиционные методы измерений сталкиваются с вызовами: сложными конструкциями с мелкими элементами, необходимостью высокоточного полнопольного контроля, проверкой деформации и множеством тестов при настройке параметров.

3D‑сканирование помогает решить эти задачи, обеспечивая исключительную точность, фиксацию мельчайших деталей, надёжную гарантию качества и совместимость с ПО для последующей обработки данных.

Почему 3D‑сканер для контроля качества в потребительской электронике

3D‑сканирование связывает этапы разработки и производства, позволяя проводить как проверку конструкции, так и полнопольный контроль качества на протяжении всего жизненного цикла изделия.
Полноразмерный контроль

Полноразмерный контроль

Простая полная 3D‑проверка размеров всего объекта с сопоставлением с CAD‑моделью.

Высокая точность

Высокая точность

Сканер с синем источником света: до 0,005 мм
Ручной лазерный сканер: до 0,02 мм
Бесконтактное измерение

Бесконтактное измерение

Бесконтактная метрология электроники исключает деформацию хрупких деталей.

Универсальная совместимость с материалами

Универсальная совместимость с материалами

Различные технологии 3D‑сканирования легко справляются с металлами и отражающими поверхностями, пластиком, керамикой, резиной, кварцем и другими материалами — без нанесения матирующего спрея.

Автоматизация

Автоматизация

Может интегрироваться с роботами для создания автоматизированного метрологического процесса и рабочего потока контроля качества в промышленных масштабах.

Интеграция с ПО

Интеграция с ПО

Программное обеспечение для сканирования совместимо с основными инженерными и инспекционными программами — файлы можно беспрепятственно передавать и обмениваться ими.

3D‑сканирование для контроля геометрий электронных изделий

3D‑сканирование гарантирует, что такие компоненты, как изящный корпус телефона или сложные модули камер, соответствуют точным CAD‑моделям. С помощью 3D-данных можно проверить допуски для идеальной посадки, безупречной сборки и высокого эстетического качества — именно того, чего ожидают пользователи.
Базовый контроль геометрий

Базовый контроль геометрий

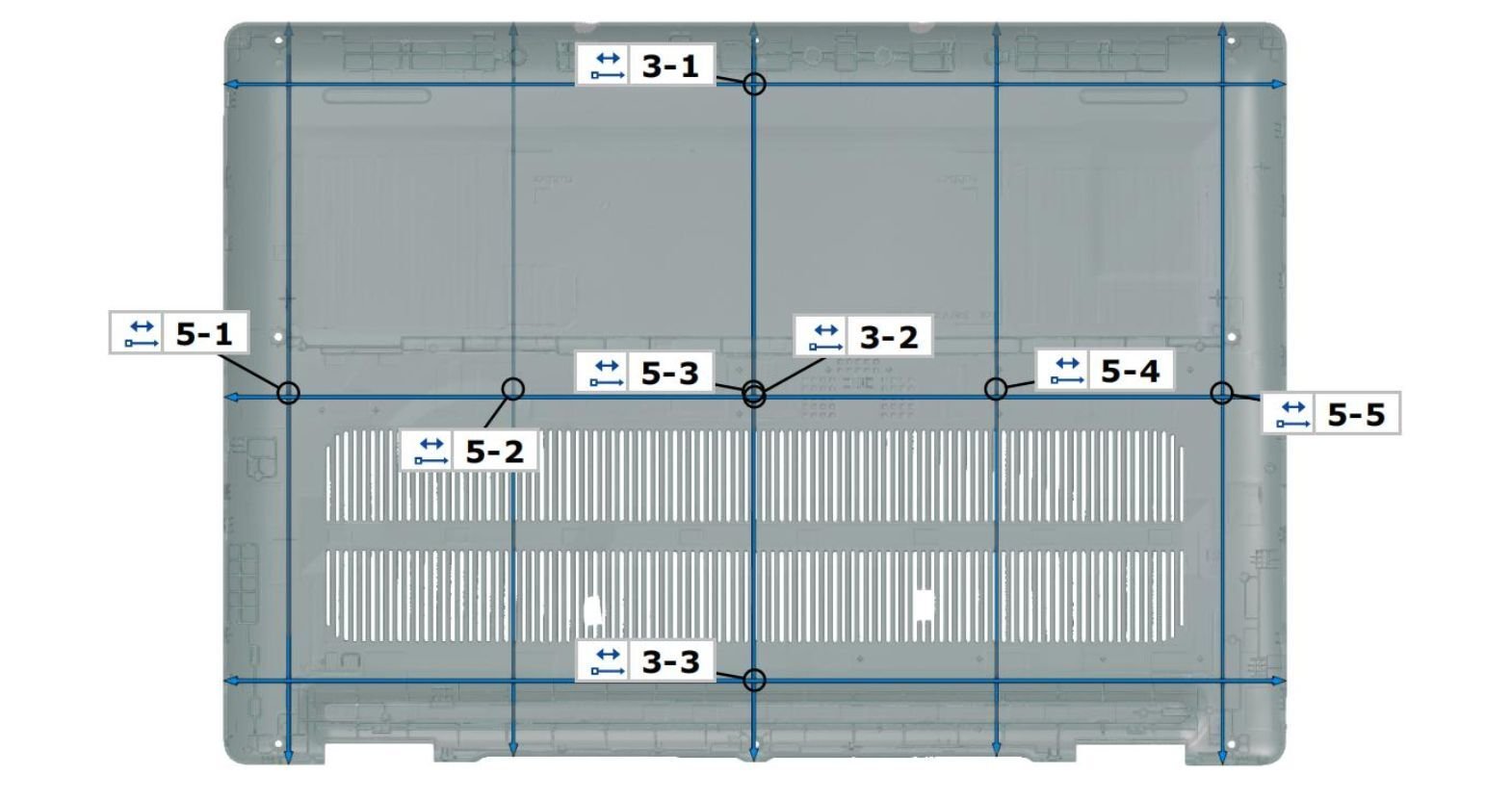

Высокоточное 3D‑сканирование выполняет базовый контроль геометрий электронных изделий — например, длины и ширины.

Анализ плоскостности поверхности

Анализ плоскостности поверхности

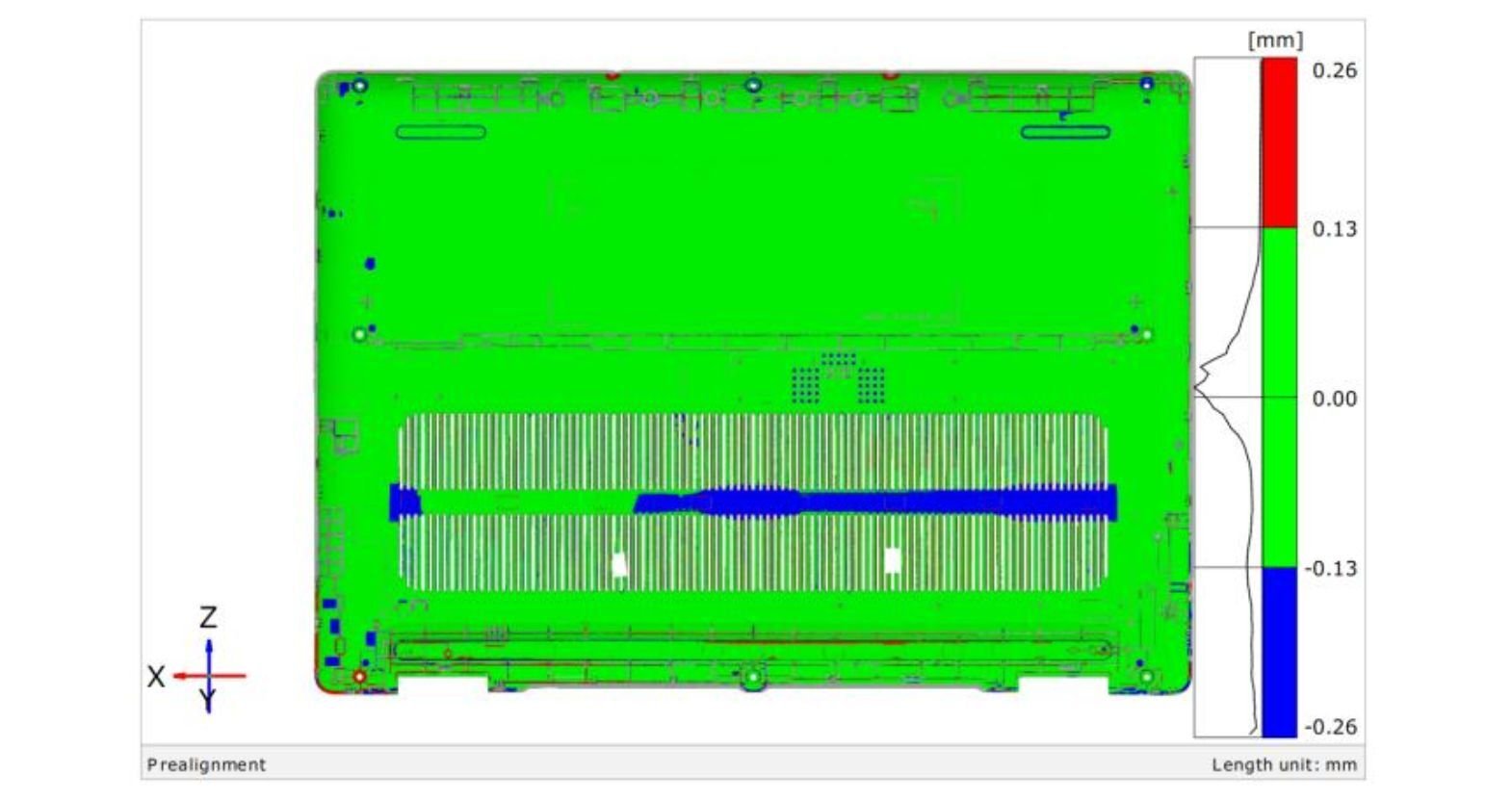

Высокоточная 3D‑метрология играет важную роль в анализе плоскостности: данные сканирования сравнивают с CAD‑моделью. Отклонения от плоскостности хорошо видны — это позволяет быстро определить расположение вмятин и следов усадки.

Анализ деформаций

Анализ деформаций

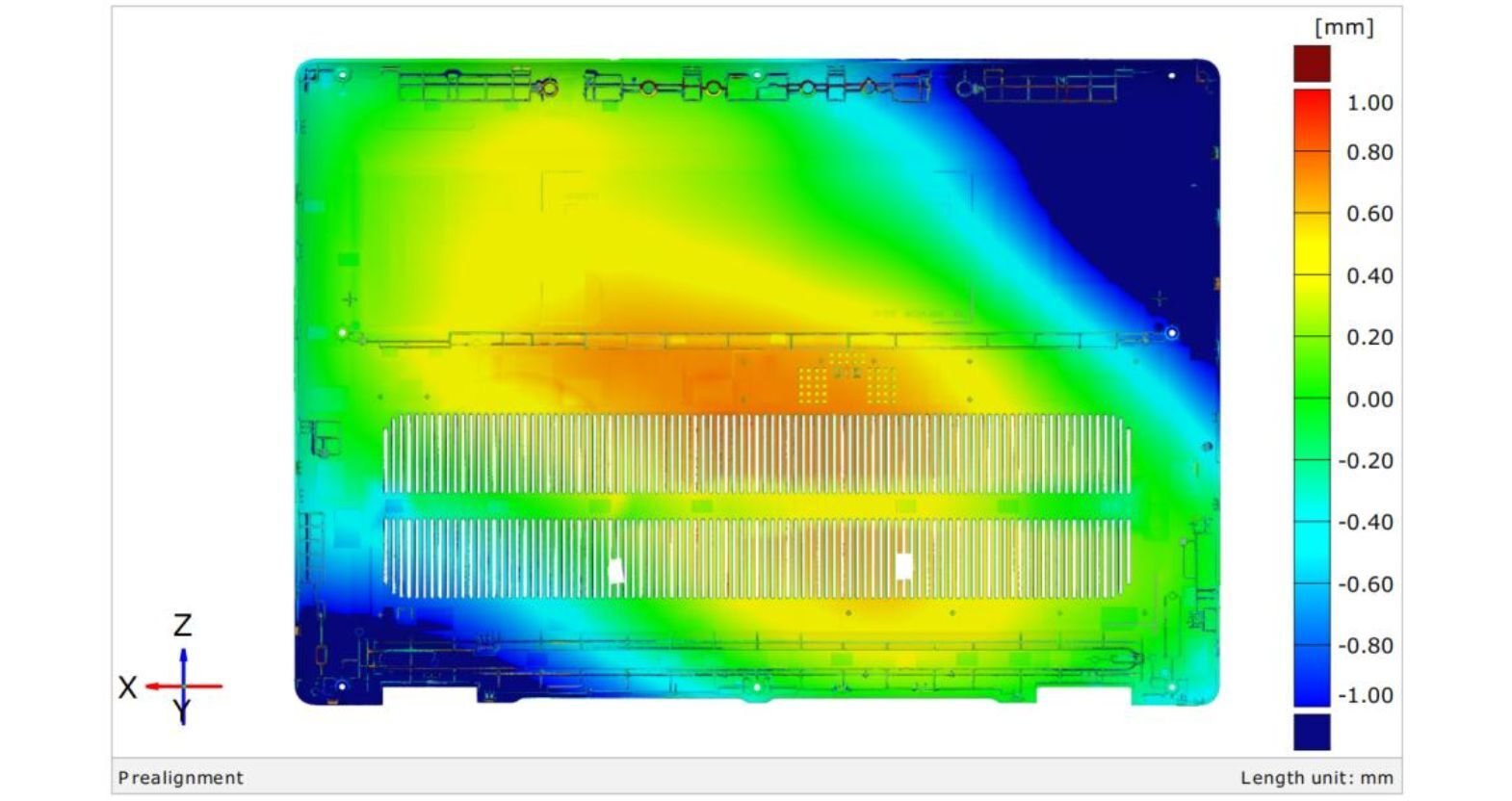

Сравнивая данные сканирования с CAD-моделью, можно визуально отследить деформации — например, изменения кривизны прилегающих контуров. Это даёт чёткие ориентиры и числовую поддержку для корректировки параметров процесса, сокращая время и частоту испытаний.

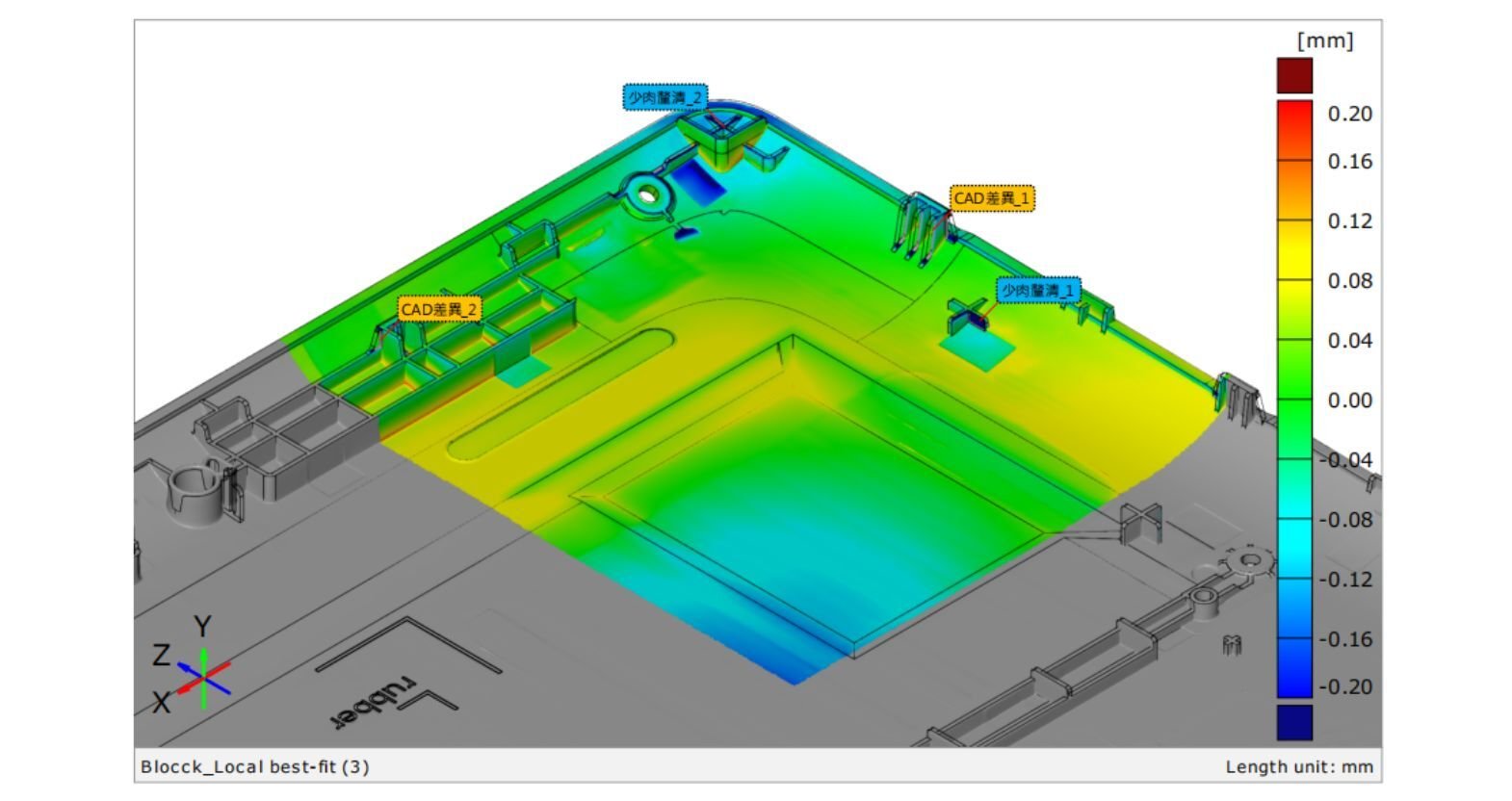

Анализ структуры

Анализ структуры

Сертифицированные высокоточные метрологические 3D‑сканеры быстро и точно измеряют детали со сложной поверхностью. Это ускоряет подтверждение параметров и повышает эффективность производства.

Измерение радиусов скругления (R‑углов)

Измерение радиусов скругления (R‑углов)

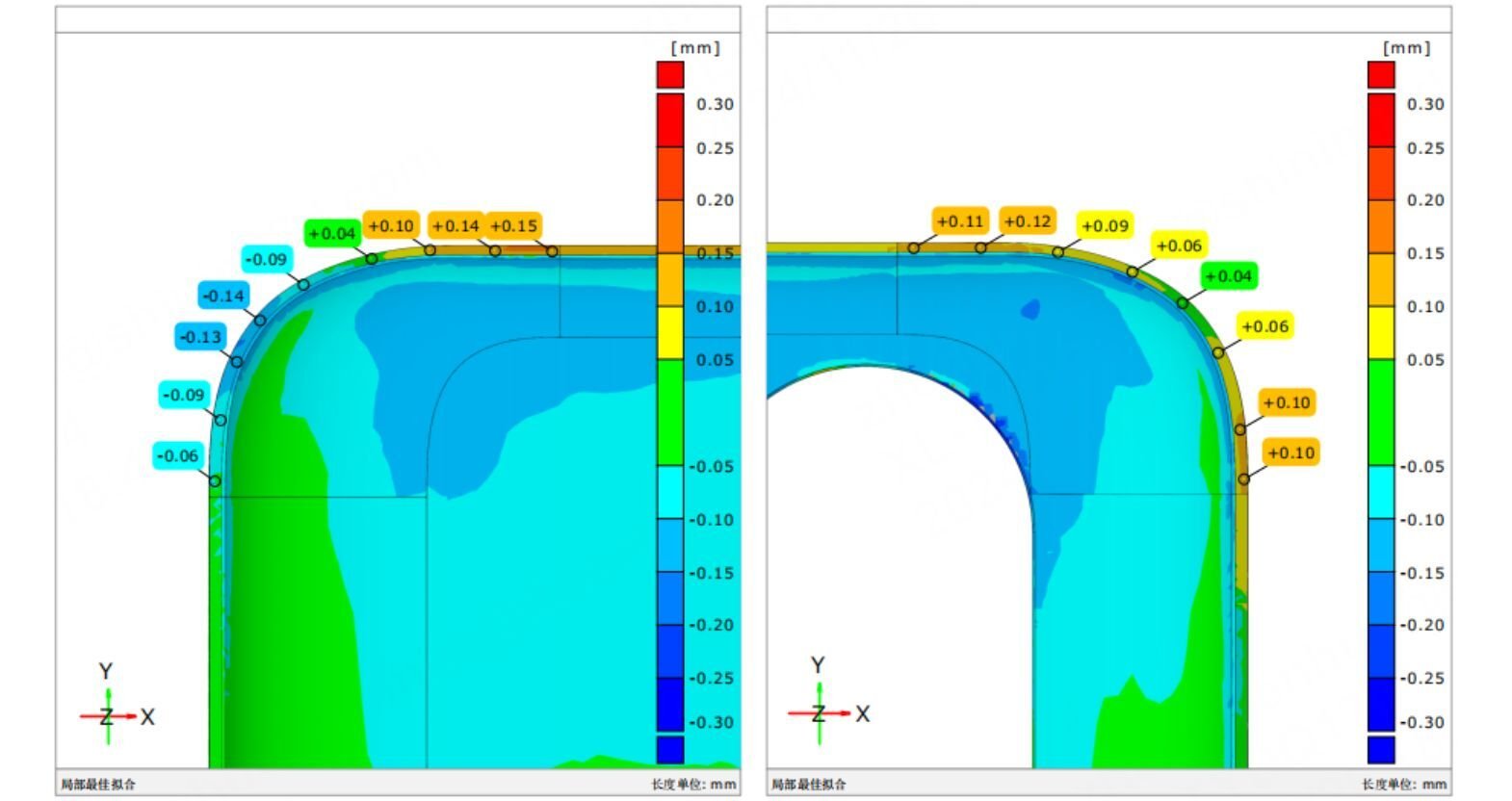

R‑угол сложно измерить с помощью обычного трёхкоординатного оборудования КИМ. 3D‑сканирование в этом случае удобнее и точнее — особенно для криволинейных поверхностей.

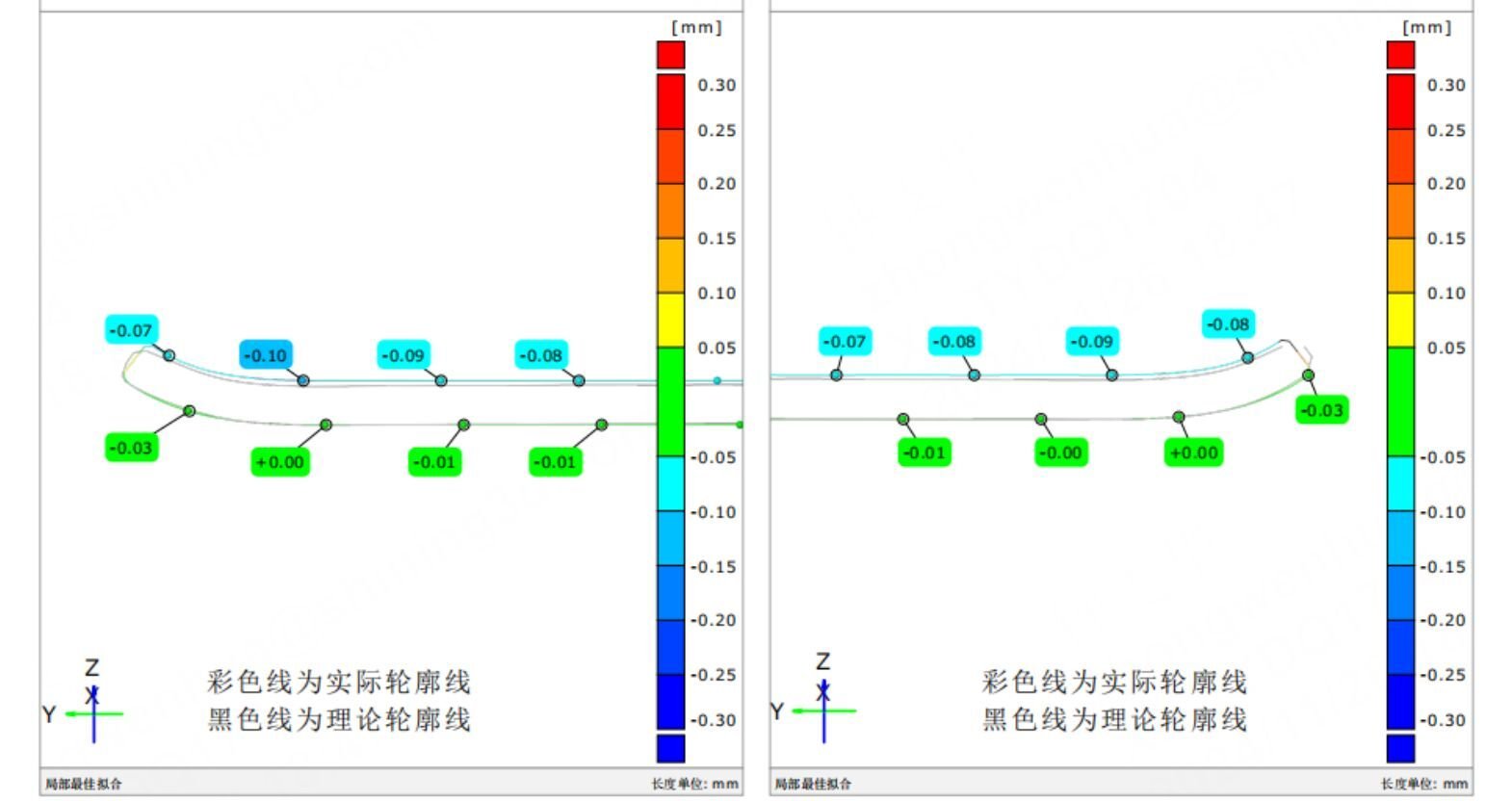

Анализ поперечного сечения

Анализ поперечного сечения

Анализ поперечного сечения наглядно показывает толщину материала в разных точках. 3D‑сканирование помогает анализировать деформации и лучше контролировать качество геометрий изделия.

3D‑сканирование для контроля пресс‑форм

3D‑сканирование для контроля пресс‑форм

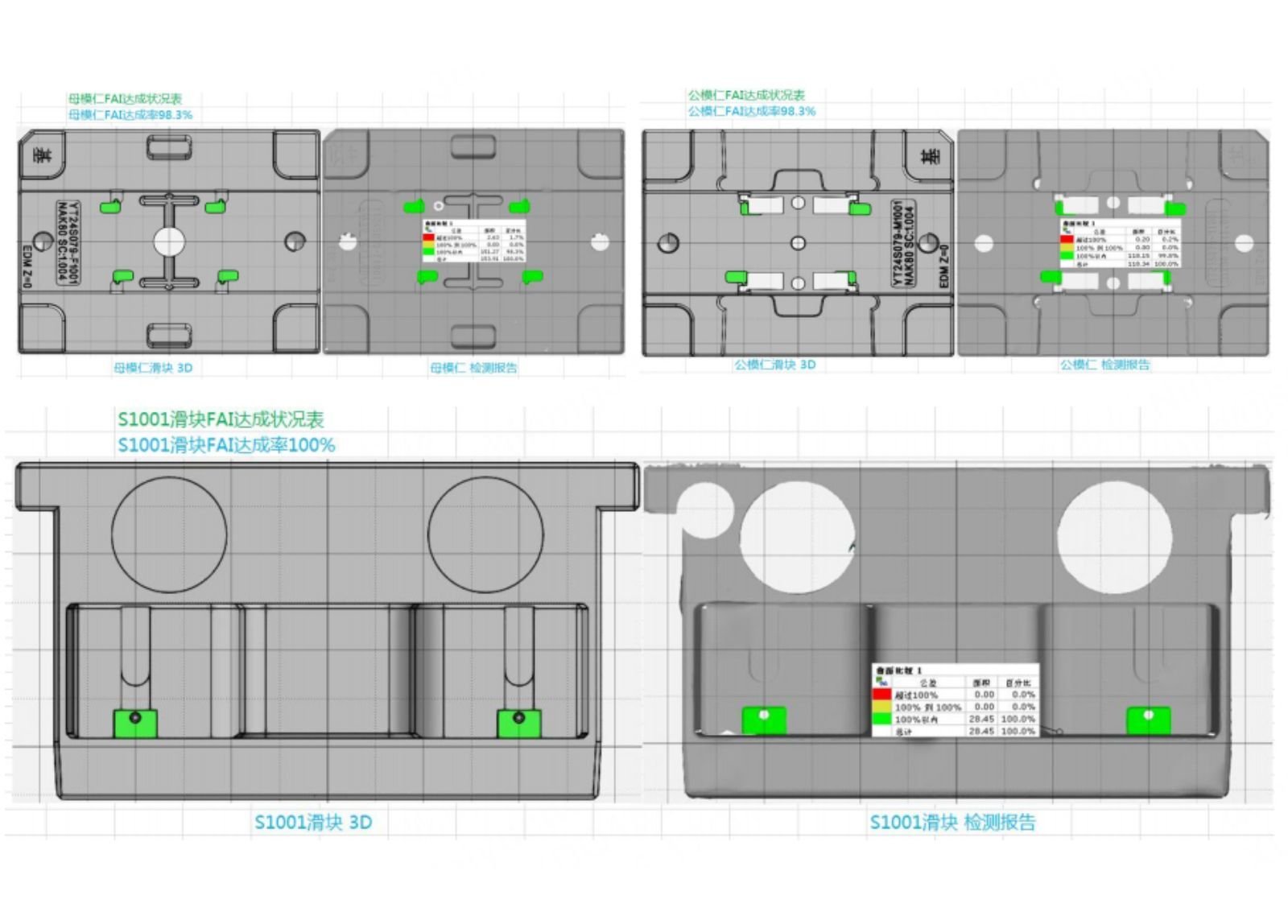

При производстве пресс‑форм отчёт FAI (проверки первого изделия) используют для проверки размеров и внесения изменений. Высокоточное 3D‑сканирование подтверждает соответствие формы проектным требованиям, выявляет отклонения на ранних этапах, сокращает число доработок и снижает риски брака при массовом выпуске.

Чего вы можете достичь с помощью наших сканеров

Узнайте, как интеграция наших сканеров в ваш рабочий процесс может повысить эффективность и помочь вам добиться выдающихся результатов.

  • Контроль печатных плат

    3D‑сканер обеспечивает высокую точность контроля — до 0,005 мм. Позволяет точно измерить медные дорожки, контактные площадки и переходные отверстия.

  • Воспроизведение чертежей

    3D‑сканеры создают точные 3D‑модели электронных и электротехнических компонентов — на их основе можно воссоздать 2D‑ и 3D‑чертежи.

  • Контроль листового металла

    Бесконтактное лазерное 3D‑сканирование подходит для блестящих чёрных поверхностей: даёт высокую точность и детализацию.

  • Измерение радиусов скругления (R‑углов)

    3D‑сканирование удобнее и точнее традиционного трёхкоординатного оборудования для криволинейных поверхностей.

  • Отслеживание изменения объёма батарей

    Высокоточное 3D‑сканирование фиксирует малейшие деформации в циклах заряда‑разряда. Это улучшает оценку производительности и контроль безопасности батарей.

  • Обратное проектирование

    Наши 3D‑сканеры играют ключевую роль в обратном проектировании: они точно фиксируют геометрию существующих компонентов и сборок.

  • Анализ первопричин

    3D‑сканеры помогают выявлять первопричины дефектов — за счёт предоставления детальных геометрических данных о компонентах.

  • Анализ поверхности

    Сравнение данных сканирования с CAD‑моделью позволяет анализировать плоскостность, коробление, царапины, неровности поверхности.

  • Анализ деформаций

    Сопоставление данных сканирования с проектной моделью помогает визуально отследить коробление и деформации.

  • Проверка перевого изделия

    3D‑сканирование фиксирует полную геометрию первого изделия — чтобы проверить размеры, допуски и форму на соответствие CAD‑моделям.

Как 3D‑сканирование применяется для контроля качества в потребительской электронике?

3D scanning for electronic component

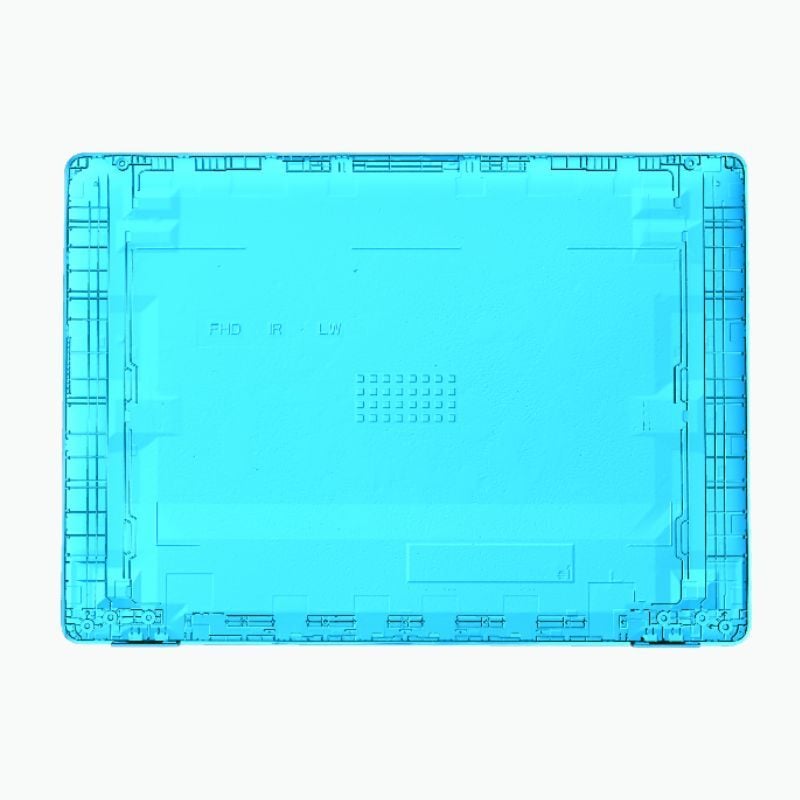

① Сканирование с высокой точностью. С помощью высокоточных 3D‑сканеров получают данные о геометрии изделия.

3D comparison for electronic component with CAD

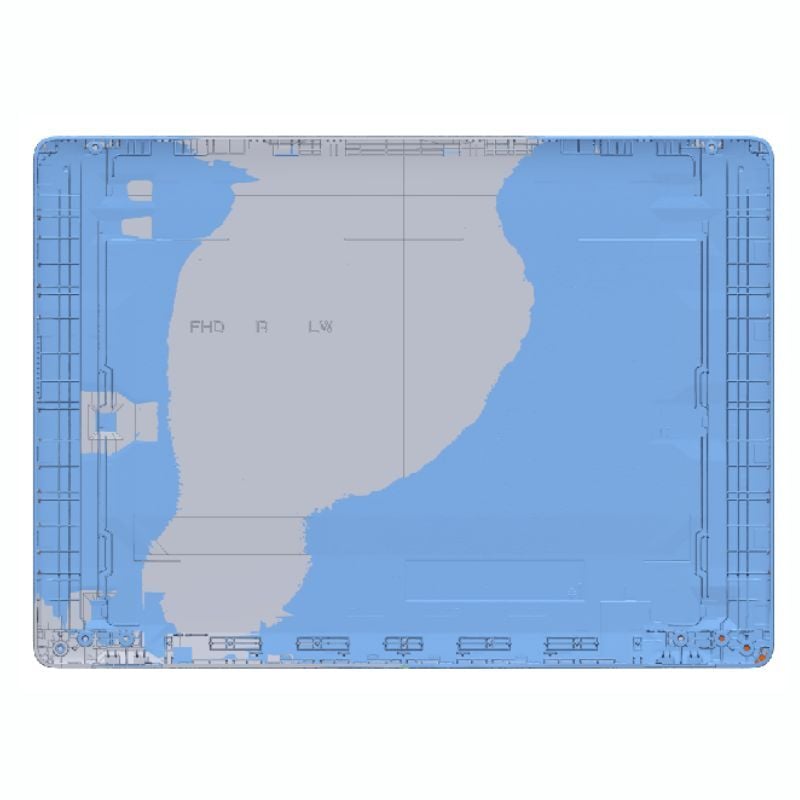

② Импорт и сопоставление данных. Полученные данные загружают в ПО для 3D‑контроля (например, SHINING3D Inspect) и выравнивают относительно CAD‑модели.

3D analysis for electronic component

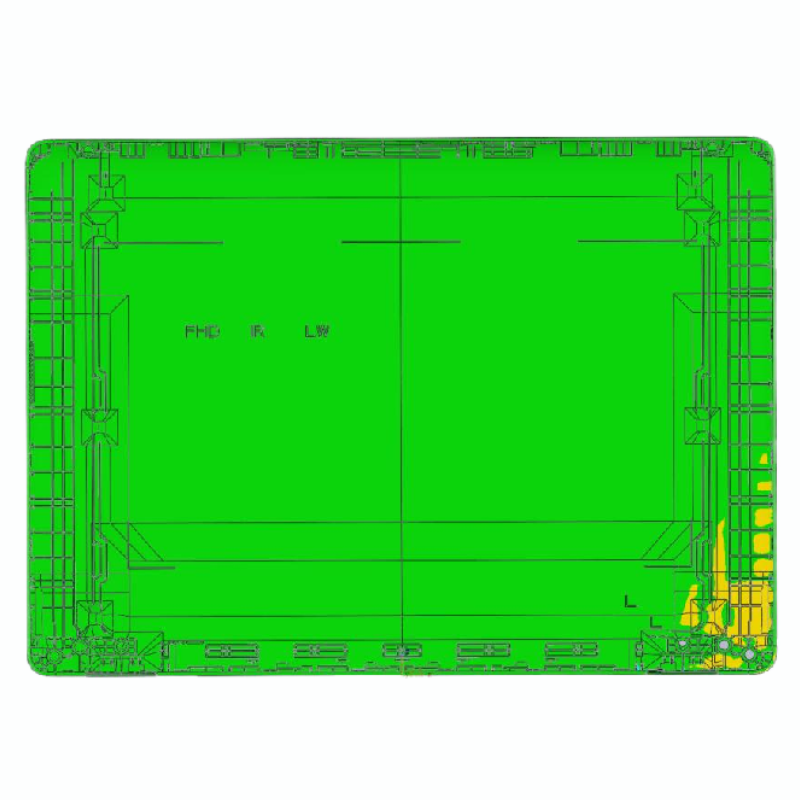

③ Анализ отклонений. Система выявляет расхождения между реальным изделием и проектной моделью, выполняет необходимые измерения.

3D analysis report of electronic component

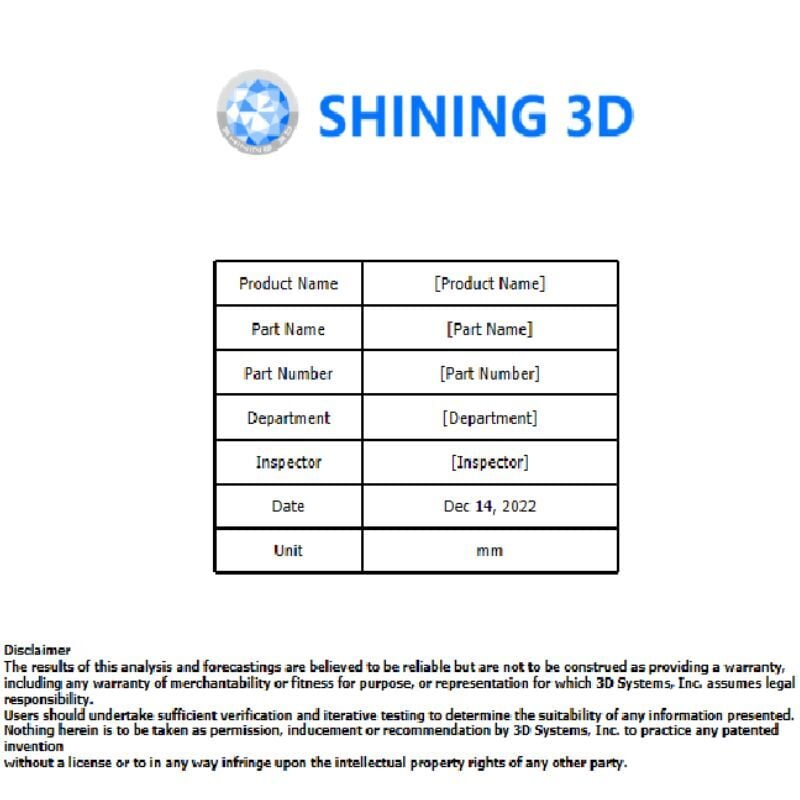

④ Формирование отчёта. Генерируется отчёт по результатам 3D‑контроля — с детальными данными об измерениях и выявленных отклонениях.

3D-сканер для электроники

Сравните и выберите 3D-сканеры для электроники от SHINING 3D. Если вам нужно помощь или консультацию от специалиста, свзяжите с нами.

<strong>Оставить заявку</strong>

  • OptimScan Q12Q9 HD featured

    OptimScan Q12/Q9 HD

    Высокоточный 3D-сканер для контроля геометрии

    • Точность

      Малый диапазон: 0,004 мм, большой диапазон: 0,01 мм

    • Объемная точность

      /

    • Скорость сканирования

      /

    • Расстояние до точки

      OptimScan Q12 HD: большой диапазон: 0,054 мм, малый диапазон: 0,02 мм. OptimScan Q9 HD: большой диапазон: 0,06 мм, малый диапазон: 0,03 мм

    • Макс. поле зрения

      Большой диапазон: 220 × 150 мм, малый диапазон: 80 × 50 мм

    • Адаптивность к материалам

      Общее / Темное / Отражающее

    • Источник света

       Синий светодиод

    • Выравнивание

      По геомериям / По маркерам / По глобальным маркерам / Гибридный / По поворотному столу
    Узнать больше
  • Q12 rendering

    OptimScan Q12/Q9

    Высокоточный 3D-сканер для контроля геометрии.

    • Точность

      Большая область: 0,015 мм, маленькая область: 0,005 мм

    • Объемная точность

      /

    • Скорость сканирования

      /

    • Расстояние до точки

      OptimScan Q12: Большая область: 0,1 мм, маленькая область: 0,04 мм

      OptimScan Q9: Большая область: 0,11 мм, маленькая область: 0,05 мм

    • Макс. поле зрения

      Большая область: 430 × 300 мм, маленькая область: 160 × 110 мм

    • Адаптивность к материалам

      Общее / Темное / Отражающее

    • Источник света

      Синий светодиод

    • Выравнивание

      По геомериям / По маркерам / По глобальным маркерам / Гибридный / По поворотному столу
    Узнать больше
  • INSPEC2-1(1)

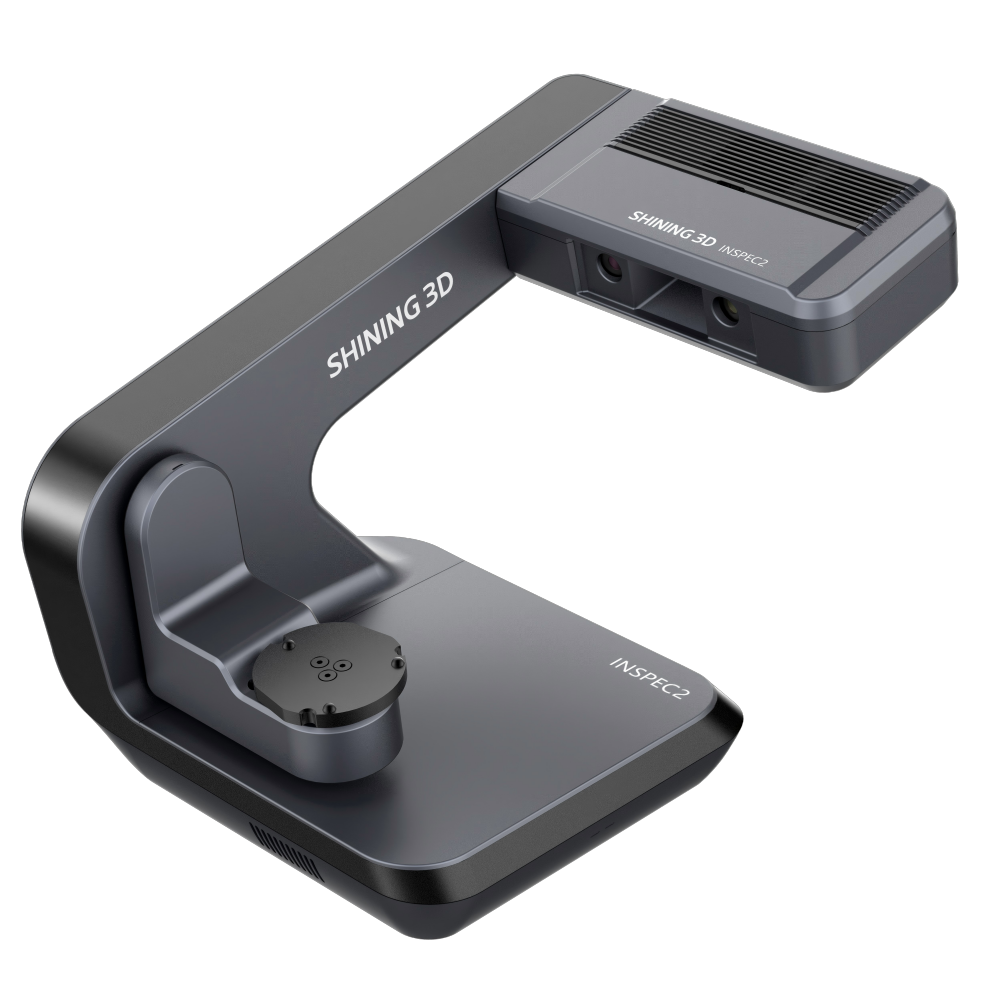

    AutoScan Inspec2

    Автоматический настольный 3D-сканер

    • Точность

      0,01 мм

    • Объемная точность

      /

    • Скорость сканирования

      /

    • Расстояние до точки

      0,05 мм

    • Макс. поле зрения

      140 × 90 × 80 мм

    • Адаптивность к материалам

      Общее / Темное / Отражающее

    • Источник света

      Синий светодиод

    • Выравнивание

      По геометриям / По маркерам
    Узнать больше
  • combo

    Серия FreeScan Combo

    Портативный сканер начального уровня с комбинацией синего лазера и инфракрасного света для различных сценариев промышленного 3D-сканирования.

    • Точность

      0,02 мм

    • Объемная точность

      0,02 + 0,033 мм/м

    • Скорость сканирования

      3.600.000 точек/с (FreeScan Combo+)

      1.860.000 точек/с (FreeScan Combo)

    • Расстояние до точки

      0,05 - 10 мм

    • Макс. поле зрения

      520 x 510 мм

    • Адаптивность к материалам

      Общее / Темное / Отражающее

    • Источник света

      Лазер / Инфракрасный VCSEL

    • Выравнивание

      По геометриям / По маркерам
    Узнать больше
  • 官网产品卡片图

    EinScan Libre

    EinScan Libre обеспечивает полностью беспроводное автономное 3D-сканирование благодаря встроенному экрану и процессору NVIDIA.

    • Точность

      /

    • Объемная точность

      0,04 + 0,06 мм/м

    • Скорость сканирования

      2.700.000 точек/с (Быстрый ИК-режим), 1.900.000 точек/с (Адаптивный ИК-режим), 4.500.000 точек/с (Лазерный режим HD)

    • Расстояние до точки

      0,5 - 10 мм (Быстрый ИК-режим/Адаптивный ИК-режим), 0,05 - 3 мм (Лазерный режим HD)

    • Макс. поле зрения

      983 x 979 мм (Быстрый ИК-режим), 779 x 835 мм (Адаптивный ИК-режим), 382 x 450 мм (Лазерный режим HD)

    • Адаптивность к материалам

      Общее / Темное / Отражающее / На открытом воздухе

    • Источник света

      ИК VCSEL / Лазерный ИК / Синий лазер

    • Выравнивание

      По маркерам / По глобальным маркерам / По геометриям / По текстурам / Гибридный (Быстрый ИК-режим / Лазерный режим HD) / По глобальным маркерам (Адаптивный ИК-режим)
    Узнать больше
