Высокоточное 3D-сканирование в производстве строительной техники: история компании LiuGong

Информация о клиенте

Являясь одним из ведущих китайских производителей строительной техники, компания Guangxi LiuGong Group Co., Ltd. уже более шести десятилетий стимулирует инновации в своей отрасли. От разработки передовых технологий до интеллектуального производства и комплексного управления качеством — инновации стали неотъемлемой частью каждого этапа производственного процесса LiuGong.

Для поддержки продолжающейся цифровой трансформации компания LiuGong заключила партнерское соглашение с SHINING 3D и внедрила несколько высокоточных 3D-сканеров, выпускаемых под брендом SHINING 3D, специализирующимся на метрологии. В настоящее время эти сканеры используются в широком спектре измерительных задач на всех этапах производственного процесса, помогая компании LiuGong улучшить контроль размеров, повысить точность обработки и увеличить эффективность разработки продукции.

Задача

По мере того как строительная техника продолжает развиваться в направлении повышения производительности и усложнения конструкций, производители сталкиваются с растущими трудностями в области контроля размеров и обеспечения качества.

Многие наружные панели и конструктивные элементы имеют сложные поверхности свободной формы, которые невозможно точно измерить с помощью традиционных инструментов, таких как рулетки или штангенциркули. В то же время для точного позиционирования приспособлений и сборки требуются быстрые и надежные методы контроля, позволяющие свести к минимуму простои в производстве. При разработке продукции для устаревших компонентов зачастую отсутствуют полные CAD-данные, что делает перепроектирование и модернизацию продукции трудоемкими и длительными процессами.

Компании LiuGong требовалось универсальное измерительное решение, обеспечивающее высокую точность, мобильность и эффективный сбор цифровых данных на всех этапах производственного процесса.

Благодаря внедрению высокоточной технологии 3D-сканирования SHINING 3D компания LiuGong создала цифровой измерительный рабочий процесс, который поддерживает контроль качества, проверку зажимных приспособлений и реверс-инжиниринг.

Цифровой контроль для надежного обеспечения качества

В отличие от традиционных измерительных инструментов, портативные 3D-сканеры точно фиксируют сложные геометрические формы независимо от размера детали или сложности поверхности. Инженеры могут быстро генерировать 3D-данные высокого разрешения и напрямую сравнивать результаты сканирования с CAD-моделями, что позволяет немедленно выявлять отклонения в размерах.

FreeScan Trak Nova обеспечивает полностью беспроводное сканирование с максимальным объемом отслеживания до 2,6 м × 2,2 м, что делает его идеальным решением для простого измерения крупногабаритных заготовок.

«Многие из наших сложных наружных панелей просто невозможно измерить с помощью традиционных инструментов», — сказал г-н Ли, технический инженер компании LiuGong. «С помощью 3D-сканера мы можем оцифровать всю деталь за считанные минуты и сразу же сравнить результаты сканирования с CAD-моделью. Любое отклонение становится сразу же заметным, что делает контроль качества гораздо быстрее и надежнее».

Быстрая проверка зажимных приспособлений для повышения точности обработки

Начальный этап производства основной рамы строительной техники неотделим от использования зажимных приспособлений, а точность их позиционирования напрямую влияет на качество продукции.

Иллюстрация зажимного приспособления (Источник: Интернет)

Производственные приспособления имеют множество сложных пространственных размеров, что затрудняет их точный и эффективный контроль с помощью традиционных измерительных инструментов. В процессе производства высокоточные 3D-сканеры позволяют проводить быстрый контроль приспособлений непосредственно на месте с минимальным нарушением производственного процесса. Их портативная конструкция позволяет инженерам проверять критические размеры и геометрические допуски прямо в цехе, гарантируя постоянное соответствие приспособлений требуемым стандартам точности.

Ускорение разработки продукции с помощью реверс-инжиниринга

Высокоточный 3D-сканирование также стало незаменимым инструментом для разработки продукции.

Для многих устаревших продуктов, для которых отсутствуют исходные CAD-модели или они являются неполными, инженеры могут оцифровать физические компоненты и быстро воссоздать точные 3D-модели для перепроектирования и оптимизации. Такой рабочий процесс реверс-инжиниринга устраняет одно из самых серьезных препятствий при модернизации старых продуктов, значительно сокращая при этом время разработки.

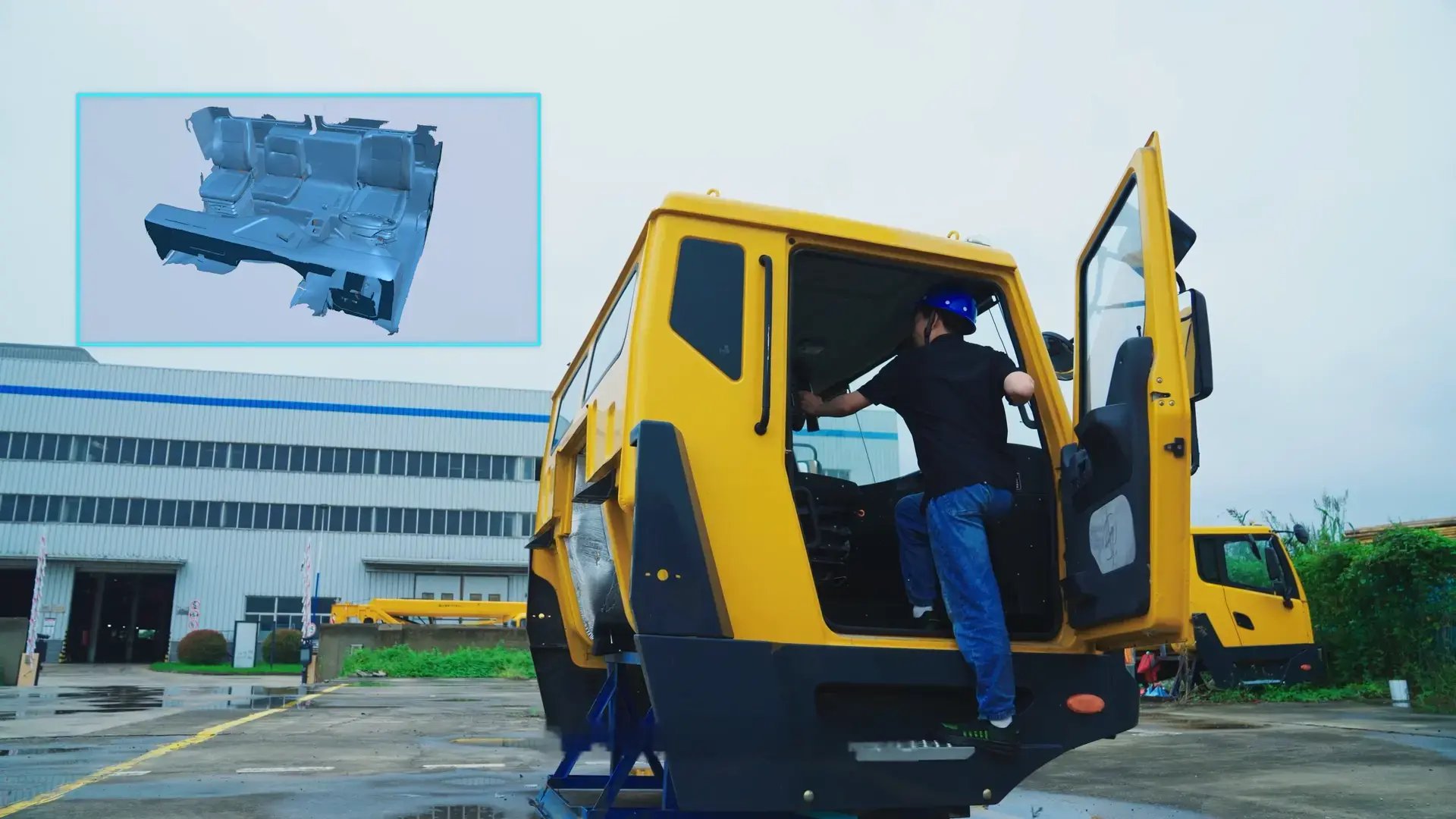

Одним из примеров стала переработка конструкции кабины оператора. Вместо того чтобы воссоздавать геометрию вручную, инженеры оцифровали существующую конструкцию с помощью 3D-сканирования и использовали цифровую модель в качестве основы для нового проекта, что значительно повысило эффективность разработки.

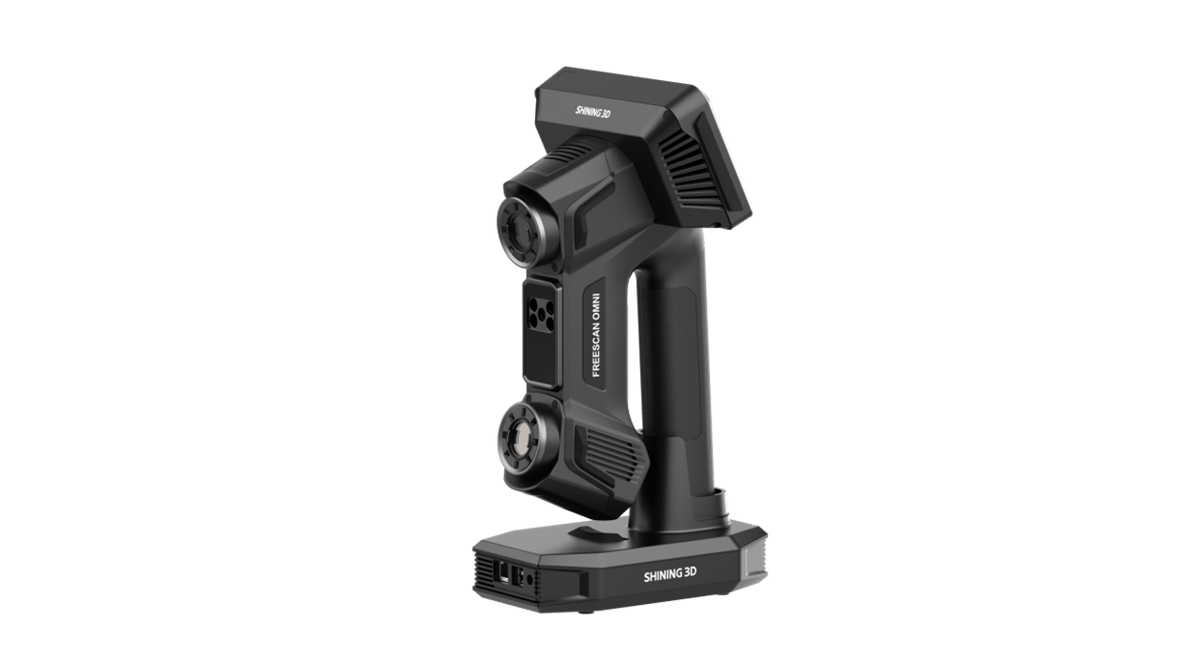

Благодаря передовой технологии беспроводного и автономного 3D-сканирования FreeScan Omni позволяет выполнять как 3D-сканирование, так и 3D-контроль полностью на самом устройстве — без использования ПК.

«Для некоторых наших старых продуктов исходные CAD-данные больше недоступны», — пояснил г-н Ли. «Теперь мы можем сканировать физическую деталь с помощью 3D-сканера и построить точную цифровую модель для дальнейшей оптимизации. Процесс сканирования отличается высокой эффективностью, точность превосходная, а система очень проста в использовании».

Результаты

Сегодня высокоточное 3D-сканирование стало неотъемлемой частью производственного процесса компании LiuGong. От цифрового контроля качества и проверки приспособлений до реверс-инжиниринга и инноваций в продукции — эта технология обеспечивает более быстрое, точное и эффективное измерение на протяжении всего жизненного цикла продукции.

Благодаря внедрению цифровой 3D-метрологии компания LiuGong повысила качество продукции, улучшила эффективность производства, сократила циклы разработки и ускорила переход к «умному» производству.

По мере того как производственные отрасли продолжают внедрять цифровую трансформацию, компания SHINING 3D по-прежнему стремится предоставлять точные, эффективные и простые в использовании решения для 3D-измерений, которые позволяют производителям достигать более высокой производительности и превосходного качества продукции.
